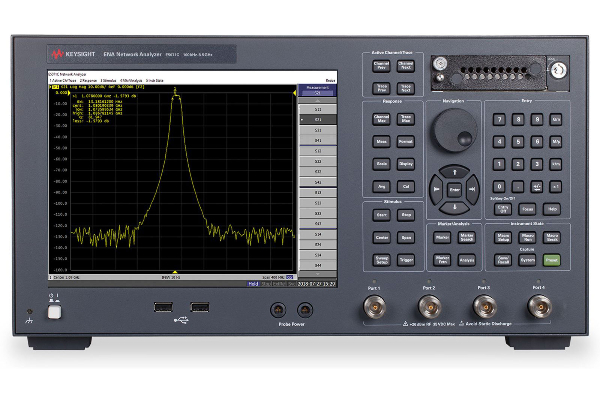

E5071C 網絡分析儀具有較高的射頻性能和較快的速度，并具有寬頻率范圍和全面的功能。它是制造和研發工程師們測試頻率范圍在 20 GHz 以內的射頻元器件和電路的理想解決方案。

新款 20 GHz 選件可將 E5071C ENA 系列網絡分析儀的頻率范圍擴展至 20 GHz。新款 20 GHz 選件支持雙端口（選件 2K5）和四端口（選件 4K5）兩種配置，可用于測量各種成分，例如 WLAN、WiMAX?、UWB 或任何 4G 技術中的無源器件的第三個諧波。

主要特性與技術指標：KEYSIGHT E5071C ENA 網絡分析儀

• 廣泛的動態范圍：在測試端口處具有 > 123 dB 的動態范圍（典型值）

• 極快的測量速度：全雙端口校準時為 41 ms，1601 點

• 低跡線噪聲：70 kHz 中頻帶寬（IFBW）處為 0.004 dB rms

• 集成的 S 參數測試裝置

• 端口選項：2 端口和 4 端口

• 平衡測量能力（4 端口選件）

• 頻率選件：9 kHz 至 4.5 GHz/8.5 GHz、100 kHz 至 4.5 GHz/8.5 GHz （帶有偏置 T 型接頭）、300 kHz 至 20 GHz（帶有偏置 T 型接頭）

• 內置 Visual Basic 應用程序設計語言（VBA）

E5071C 網絡分析儀軟件

網絡分析儀軟件工具支持您在各種測量應用中調查、表征自己的設計以及診斷設計問題。 借助 E5071C 上的無線電能傳輸分析、頻偏模式、時域分析等應用軟件，可以讓復雜的測量變得輕松異常。

E5071C-010 時域分析軟件

在時域中觀察傳輸和反射響應。 調諧濾波器，通過選通去除夾具和電纜的影響，表征傳輸線。

E5071C-008 頻偏模式軟件

將接收機設置為與信號源不同的頻率，從而執行諧波失真測量以及混頻器/變頻器測量。

E5071C-TDR 增強型時域分析軟件

通過眼圖測試、時域測量和現代化的用戶界面提供完整的高速串行互連分析。
