是德N5182B信號發生器使用指南

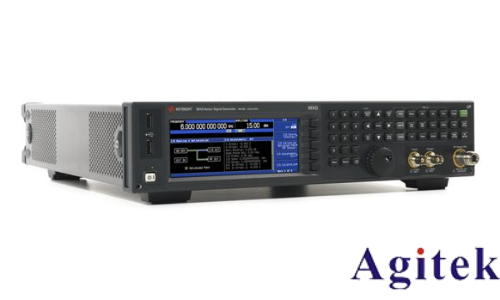

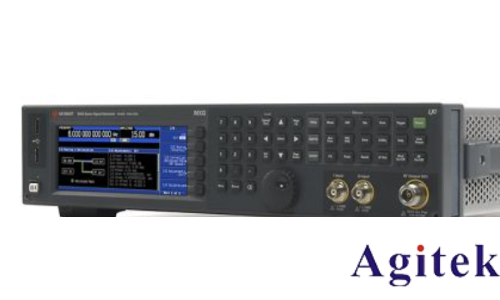

是德科技（Keysight）N5182B MXG X系列射頻矢量信號發生器是一款高性能測試儀器，適用于從研發到生產的復雜信號生成需求。本文將介紹其核心特性、應用場景及操作要點，幫助用戶高效使用這一設備。

核心特性：精準與靈活兼備

N5182B覆蓋9 kHz至6 GHz頻率范圍，具備以下關鍵性能：

低相位噪聲：1 GHz時20 kHz頻偏下相位噪聲低至-146 dBc/Hz，確保信號純凈度。

高動態范圍：ACPR≤-73 dBc（64 DPCH W-CDMA模式），EVM<0.4%（160 MHz 802.11ac），滿足精密測試需求。

寬帶能力：內置160 MHz基帶發生器，支持實時I/Q信號生成及LTE、GNSS等協議仿真。

多功能接口：配備LAN、LXI、USB、GPIB及嵌入式SCPI控制，兼容ESG、MXG等系列，便于系統集成。

應用場景：覆蓋多領域測試需求

1. 無線通信測試：支持5G、Wi-Fi 6等協議的基帶生成與數字預失真，優化收發機性能。

2. 雷達系統仿真：通過精準相位噪聲和脈沖調制，模擬復雜雷達信號環境。

3. 元器件表征：利用高輸出功率（+24 dBm）驅動功放，分析非線性特性。

4. 航空航天與國防：兼容VOR/ILS等航空標準，驗證導航設備性能。

操作指南：關鍵步驟與注意事項

1. 基本設置

通過前面板或遠程控制設置頻率、幅度、調制類型（如ASK、FSK、PSK）。

使用數字步進/列表掃描模式快速切換測試參數。

連接功率探頭（如Agilent USB傳感器）實時監控輸出。

2. 高級功能配置

啟用Signal Studio軟件生成定制波形，仿真真實通信場景。

利用MIMO與射頻衰落仿真多通道環境。

使用1 GSa回放存儲器進行長時間信號回放測試。

3. 維護與優化

定期校準（建議3年周期）確保性能穩定。

通過自我維護策略（如診斷工具）降低停機時間。

選配增強選件（如低相位噪聲UNY或大輸出功率1EA）擴展功能。

使用提示

為提升測試精度，建議配置外部參考源同步。

注意射頻輸出端口的反向功率保護，避免損壞儀器。

在脈沖調制時合理設置脈沖寬度與重復頻率，避免過熱。

N5182B憑借其卓越的硬件性能與靈活軟件生態，成為射頻測試領域的可靠工具。通過掌握其核心特性與操作要點，用戶可大幅提升測試效率與準確性，滿足嚴苛的研發與生產需求。
