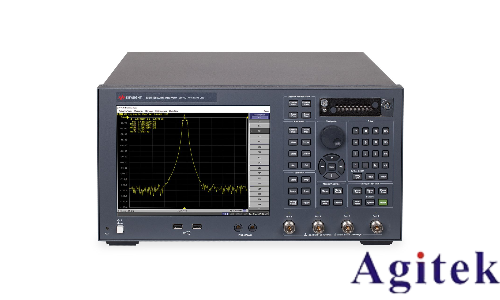

矢量網絡分析儀操作指南

矢量網絡分析儀（VNA）作為射頻與微波領域的核心測試工具，能夠精準測量器件的散射參數（S參數）、頻率響應及阻抗特性，廣泛應用于通信、雷達、材料科學等領域。本文將結合操作原理與實戰經驗，系統闡述VNA的使用流程及注意事項，幫助用戶高效完成測試任務。

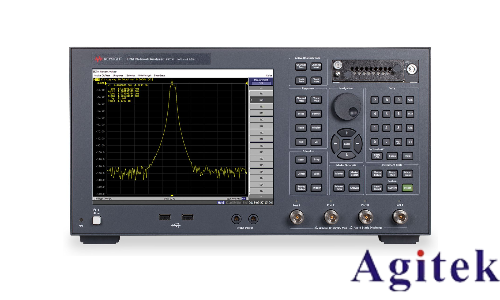

一、安裝與連接：構建測試基礎環境

1. 硬件安裝

確認配件完整性（主機、電源線、射頻電纜、校準套件）。

通過雙絞線將VNA連接至計算機，避免直接插入機箱內部。

開機前檢查電源適配器的電壓適配性，按說明書步驟啟動設備（長按RESET鍵5秒初始化）。

2. 連接待測器件（DUT）

使用扭矩扳手（如N型連接器需控制在0.5-1 N·m）連接DUT至分析儀端口，確保連接極性正確（如Port1→DUT輸入端，Port2→DUT輸出端）。

避免電纜過度彎曲（最小彎曲半徑≥10倍電纜直徑），防止射頻泄漏。

二、校準操作：消除系統誤差

校準是保障測試精度的核心步驟，需根據測試環境變化（如溫度漂移、電纜更換）動態調整。

1. 校準類型選擇

  TOSM校準（全雙端口校準）：適用于高精度場景，消除方向性、源匹配、反射跟蹤等12項誤差。

  SOLT校準（短路-開路-負載-直通）：快速校準，適合低頻段或測試精度要求較低的場合。

2. 校準步驟

按CAL鍵啟動校準，選擇Port1和Port2組合。

依次連接校準套件（如ZV-Z121套件）：

    短路（Short）：消除方向性誤差。

    開路（Open）：修正頻率響應平坦度。

    負載（Load）：校準反射系數。

    直通（Thru）：補償傳輸路徑損耗與相位延遲。

確認校準因子保存至內存，避免重復校準。

三、測量設置：參數優化與測試配置

1. 頻率與功率設置

按START/CENTER/STOP鍵定義頻率范圍（如2-18 GHz），確保覆蓋DUT工作頻段。

調整信號源功率（典型值-30 dBm至+20 dBm），避免輸入信號過載或信噪比不足。

中頻帶寬（IFBW）設置：

    高動態范圍場景（如濾波器測試）：IFBW=10 kHz。

    快速掃描需求（如頻譜監測）：IFBW=1 MHz。

2. 掃描參數配置

  掃描點數：設置為401點（平衡精度與速度），復雜曲線可增加至1601點。

  平均次數：針對噪聲敏感測試，啟用4-16次平均平滑曲線。

四、測量操作與數據處理

1. 實時測量

連接DUT后，選擇測量參數（如S11反射系數、S21傳輸系數）。

觸發測量后觀察Smith圓圖或線性刻度曲線，標記異常頻點（如駐波比峰值）。

2. 高級分析

  時域分析：通過逆傅里葉變換（IFT）提取電纜反射或天線脈沖響應。

  非線性測試：啟用X參數功能評估功率放大器失真（IMD、增益壓縮）。

3. 數據保存與導出

使用USB或LAN接口導出CSV格式數據，結合MATLAB或Python進行后處理。

利用儀器內置模板生成測試報告，包含校準因子與不確定度分析。

五、注意事項與維護規范

1. 環境控制

避免在強電磁干擾環境（如大功率發射機附近）操作，必要時啟用屏蔽箱。

溫度敏感場景需預熱儀器30分鐘，確保頻率穩定性（±0.1 ppm）。

2. 電纜維護

禁止混用50Ω與75Ω系統電纜，防止阻抗失配引入測試誤差。

每月檢查電纜損耗（如使用TDR模塊），更換老化部件（典型壽命≤2年）。

3. 故障排查

若測量曲線異常波動，優先檢查校準狀態與端口連接緊固度。

使用內置診斷功能（如Self-Test）驗證儀器硬件健康度。

矢量網絡分析儀的高效使用需結合理論認知與實踐經驗，通過嚴謹?shù)男柿鞒獭㈧`活的參數配置與規范的維護措施，方能最大化其測試潛力。隨著5G毫米波與太赫茲技術的演進，VNA的自動化校準算法與多維度分析功能將持續升級，為射頻工程師提供更精準的測試解決方案。
