VNA矢量網絡分析儀與標量網絡分析儀技術差異與應用場景解析

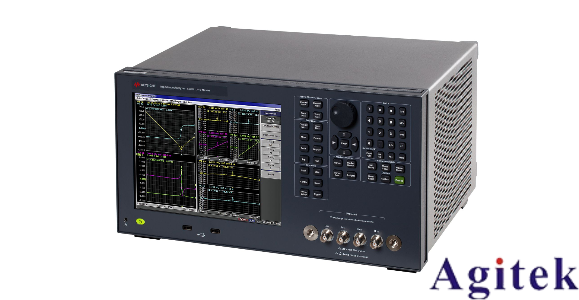

在射頻與微波測試領域，網絡分析儀是評估電路與器件性能的核心工具。矢量網絡分析儀（Vector Network Analyzer, VNA）與標量網絡分析儀（Scalar Network Analyzer, SNA）作為兩種主流設備，雖同屬網絡分析儀器，卻在技術原理、測量維度、應用場景及系統架構上存在顯著差異。本文將從五個維度深入解析兩者的區別，為工程實踐中的選型決策提供依據。

一、測量參數：復數域與實數域的維度差異

矢量網絡分析儀的核心優勢在于其復數測量能力。VNA通過雙端口架構，利用散射參數（S參數）全面表征被測器件的傳輸特性。例如，在測量兩端口網絡時，VNA可同步獲取S11（端口1反射系數）、S21（端口1到端口2傳輸系數）的幅度與相位信息，從而構建完整的復數響應。這種多維測量使VNA能夠解析群延遲、相位波動等深層特性，適用于天線匹配優化、濾波器相位失真分析等復雜場景。

標量網絡分析儀則局限于實數域測量。其僅能獲取反射系數或傳輸系數的模值（即幅度），無法捕捉相位信息。例如，在測試電纜損耗時，SNA可準確評估傳輸衰減，但對信號通過電纜后的相位偏移無能為力。這種單維度測量雖簡化了系統復雜度，卻限制了其在相位敏感型應用中的適用性。

二、校準體系：精度與效率的平衡抉擇

VNA的校準流程需涵蓋幅度、相位及頻率三維度。典型校準步驟包括短路、開路、負載匹配及直通校準，通過矢量誤差修正模型（如12項誤差模型）消除系統誤差。這種高精度校準機制使VNA的動態范圍可達120 dB以上，滿足毫米波器件測試需求。然而，復雜的校準過程也帶來操作門檻與效率損耗，單次校準耗時通常超過10分鐘。

SNA的校準僅需幅度基準校準。通過單一標準負載即可建立幅度參考平面，簡化了操作流程。例如，手持式標量網絡分析儀可在5秒內完成自校準，適用于現場快速檢測場景。雖然其動態范圍通常為60~80 dB，但在射頻電路調試、基站維護等場景中已能滿足基礎需求。

三、應用場景：從基礎驗證到前沿研發的層級分化

VNA主導著高端射頻與微波應用。在5G基站研發中，VNA可精確測量Massive MIMO天線的三維輻射方向圖；在衛星通信系統中，其對低噪聲放大器的群延遲分析助力鏈路時延優化。此類場景對相位一致性、寬帶動態范圍提出嚴苛要求，VNA的史密斯圓圖顯示與多參數解算能力成為關鍵工具。

SNA則聚焦于成本敏感型應用。在消費電子產品生產線，其用于Wi-Fi模塊反射損耗批量測試；在廣播電視領域，對同軸電纜的駐波比（VSWR）監測保障信號傳輸穩定性。這些場景強調測試效率與經濟性，SNA的簡潔架構與快速測量特性顯著降低系統成本。

四、系統架構：硬件復雜度與功能集成的權衡

VNA采用模塊化架構，集成信號源、接收機陣列、數字信號處理單元及嵌入式計算機。高端機型如Keysight PNA-X系列，配備自適應校準算法與實時頻譜分析功能，形成"儀器+計算機"的復合系統。這種架構雖帶來數十萬元級的價格門檻，卻支撐起毫米波通信、太赫茲器件等前沿研究需求。

SNA則呈現輕量化設計趨勢。現代便攜式標量分析儀如Anritsu MS2028B，集成電池供電模塊與觸摸顯示屏，重量不足2公斤。其通過USB接口與PC協同工作，在基站安裝維護、電磁兼容性預測試等場景中，以萬元級成本實現基礎網絡特性評估。

五、技術演進：智能化與專用化的雙軌發展

矢量網絡分析儀正邁向更高頻段與智能化。2024年發布的Rohde & Schwarz ZVA系列已將測量頻率擴展至500 GHz，并搭載AI輔助校準功能，通過機器學習模型優化誤差修正效率。在6G技術研發中，VNA與量子計算芯片測試系統的融合成為新趨勢。

標量網絡分析儀則強化專用化定制。針對物聯網模塊測試，部分廠商推出集成功率計與頻譜監測功能的混合標量分析儀；在汽車雷達領域，抗干擾型SNA通過增加脈沖調制分析模塊，適應復雜電磁環境下的性能驗證需求。

矢量與標量網絡分析儀的差異化演進，本質上是射頻測試需求層級化的技術映射。前者以多維測量能力與高精度校準構建技術護城河，后者以經濟性與操作效率占據大眾市場。在物聯網、衛星互聯網等混合應用場景中，兩者的協同使用正成為射頻工程師的標準配置：VNA完成原型驗證，而SNA保障量產質量。這種互補關系將持續推動測試儀器技術的雙向進化。
