矢量網絡分析儀與掃頻儀的區別

在現代射頻微波測試領域，矢量網絡分析儀（VNA）與掃頻儀（頻譜分析儀）作為兩大核心工具，各自承載著不同的技術使命。前者以精密的矢量參數測量著稱，后者則以頻譜特征解析見長，兩者共同構筑起射頻工程師的測試基石。本文從工作原理、性能指標、應用場景三個維度，深入剖析這兩類儀器的本質差異。

一、工作原理：時域與頻域的測量哲學

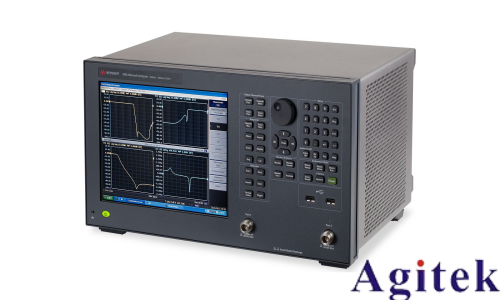

矢量網絡分析儀（VNA）采用時域分析邏輯，通過向待測設備（DUT）注入掃頻信號，同步測量反射與傳輸信號的幅度和相位響應。其核心在于利用雙端口結構，配合定向耦合器分離入射波與反射波，進而解算出S參數矩陣。這種架構使得VNA能夠精確捕捉器件在頻域內的全矢量信息，包括幅度衰減、相位偏移及群延遲等關鍵指標。

相比之下，掃頻儀（頻譜分析儀）遵循頻域分析范式，通過將輸入信號與本振信號混頻至中頻，再經濾波與檢波處理，最終以頻譜圖形式呈現信號的頻率成分與功率分布。其核心部件——快速傅里葉變換（FFT）模塊，使得儀器能夠實時解析復雜調制信號的頻譜特征，如諧波分量、雜散抑制比等。

二、性能指標：矢量精度與頻譜分辨率的博弈

VNA的性能評判聚焦于動態范圍、跡線噪聲及相位穩定性。高端VNA的動態范圍可達120dB，足以分辨微弱信號與強干擾之間的差異；其相位測量精度可達0.01°，可滿足相控陣天線等精密系統的調試需求。此外，VNA的中頻帶寬（IFBW）調節機制，允許用戶在測量速度與動態范圍間動態平衡。

掃頻儀的關鍵指標則圍繞頻譜分辨率、靈敏度與掃頻速度展開?，F代頻譜儀的分辨率帶寬（RBW）可低至1Hz，能清晰分辨緊密相鄰的信號分量；-170dBm的靈敏度使其成為微弱信號捕獲的利器?？焖賿哳l模式（如分段掃描技術）更將測量速度提升至毫秒級，適用于瞬態信號分析。

三、應用場景：從器件表征到環境監測的領域分野

VNA在射頻器件研發中扮演核心角色，其S參數測量能力可深度解析濾波器群延遲、放大器相位非線性等關鍵特性。在5G基站天線調試中，VNA通過校準端口隔離度與駐波比，確保多通道系統的一致性；在雷達系統測試中，其相位測量功能為波束成形算法提供數據支撐。

掃頻儀則廣泛應用于電磁環境監測與通信協議分析。在電磁兼容測試中，儀器通過頻譜模板比對功能，快速判定設備是否符合輻射標準；在蜂窩網絡優化中，掃頻儀通過捕獲空口信號，解析鄰區干擾與覆蓋空洞。便攜式頻譜儀更成為現場排查無線干擾的"移動哨兵"，其GPS同步功能可實時繪制信號地理熱力圖。

隨著射頻技術向毫米波頻段演進，VNA與掃頻儀的融合趨勢愈發明顯。部分高端VNA已集成頻譜分析模塊，可同步呈現S參數與調制頻譜；新型掃頻儀亦配備矢量測量功能，實現幅相特性的聯合分析。這種技術融合正在重構射頻測試工具鏈，為6G時代的復雜系統調試奠定技術基礎。
