矢量網絡分析儀與頻譜分析儀的區別

在射頻微波測試領域，矢量網絡分析儀（VNA）與頻譜分析儀（SA）如同兩把精密的鑰匙，分別開啟著信號特性探索的不同維度。前者以相位測量為核心，后者聚焦頻譜解析，二者在通信、雷達、電子對抗等場景中扮演著不可替代的角色。本文將從工作原理、功能差異、性能指標及應用場景四個維度，深入剖析這兩類儀器的本質區別。

一、工作原理：相位解構與頻譜拆解的差異

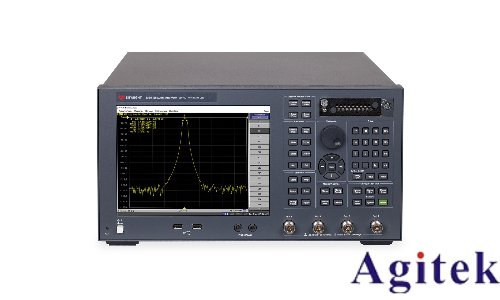

矢量網絡分析儀的核心在于對信號相位與幅度的同步測量。其通過掃頻信號源向被測件注入激勵信號，利用接收機同步檢測反射波與透射波的相位差，進而計算出S參數矩陣。這種機制使VNA能夠精確解析器件的幅頻響應、群延遲等參數，其相位測量精度可達0.01°。而頻譜分析儀則遵循傅里葉變換原理，將時域信號轉換為頻域圖譜。內部模數轉換模塊將輸入信號數字化后，通過快速傅里葉變換（FFT）提取各頻率分量的幅度與相位信息，最終以瀑布圖或跡線形式呈現頻譜分布。

二、功能特性：網絡參數與頻譜特征的測量分野

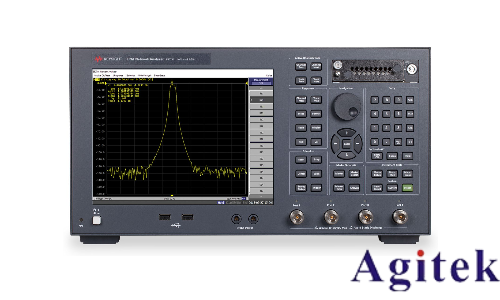

VNA的強項在于表征器件的網絡特性。其不僅能測量單端口反射系數（如S11）、雙端口傳輸系數（S21），還能通過誤差修正模型消除系統誤差，提取出真實的器件特性。在5G基站濾波器調試中，VNA可精準定位帶內波紋與帶外抑制指標。頻譜分析儀則聚焦于信號本身的頻譜特征，如占用帶寬、鄰道泄漏比、雜散發射等。現代高端SA還具備解調分析功能，可實時解析QAM、OFDM等復雜調制信號的EVM、星座圖參數，成為通信協議合規性測試的關鍵工具。

三、性能指標：動態范圍與頻率分辨率的權衡

動態范圍是衡量VNA性能的核心指標，高端機型可達140dB的動態范圍，確保在強信號背景下仍能捕捉微弱反射信號。中頻帶寬（IFBW）設置需平衡測量速度與噪聲水平，10Hz窄帶寬模式適用于高Q值諧振腔測量。頻譜分析儀的關鍵參數則是頻率分辨率帶寬（RBW），1Hz分辨率下可分辨相鄰5MHz載波上的微小雜散。顯示平均噪聲電平（DANL）決定了儀器檢測微弱信號的能力，高端機型在1GHz頻段可達-165dBm/Hz的噪聲基底。

四、應用場景：從器件表征到信號監測的維度跨越

VNA在射頻器件研發中不可或缺，其史密斯圓圖顯示功能使天線阻抗匹配調試變得直觀。在相控陣雷達系統中，VNA通過多端口測試模塊校準各陣元相位一致性，保障波束指向精度。頻譜分析儀則廣泛應用于電磁環境監測，在航空無線電導航頻段掃描中，SA能快速識別非法信號源。通信基站維護時，工程師利用頻譜儀分析上行鏈路的干擾頻譜，定位外部干擾源或設備故障。

這兩類儀器如同射頻工程師的左膀右臂：VNA以矢量維度解構器件本質，SA從頻譜視角監測信號健康。隨著6G通信與太赫茲技術的發展，兼具相位測量與寬帶頻譜分析能力的混合測試儀器正在涌現，但矢量網絡分析儀與頻譜分析儀作為各自領域的黃金標準，仍將在未來十年持續引領射頻測試技術的演進。
