是德E5071C矢量網絡分析儀多端口校準與S參數測試技巧

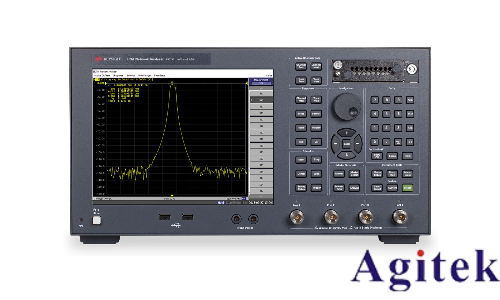

是德E5071C矢量網絡分析儀作為射頻測試領域的標桿設備，在通信、電子研發及生產環節中發揮著重要作用。本文將結合其技術特性，探討多端口校準與S參數測試的實用技巧，幫助用戶提升測試效率和結果準確性。

多端口校準：確保數據可靠性的基礎

多端口校準是消除系統誤差的關鍵步驟，直接影響測試結果。以下是E5071C的校準流程與注意事項：

1. 標準件準備與單端口校準

使用開路、短路、負載校準件依次對每個端口進行S11/S22校準。例如，在端口1連接短路件時，儀器通過對比理論值與實測值修正誤差。需注意校準件頻率覆蓋范圍應與測試需求匹配，避免使用邊緣頻率。

2. 雙端口直通校準（THRU）

完成單端口校準后，通過直通件連接端口1與端口2，校準S21和S12。此時傳輸損耗應低于1dB（理想值），若偏差過大，需檢查連接或更換測試線纜。

3. 校準驗證與優化

定期使用已知特性的驗證件（如標準電阻）復核校準結果，尤其在高頻段需關注信號完整性。若設備長期未校準或環境變化較大，建議縮短校準周期。

S參數測試：精準定位電路性能瓶頸

S參數（散射參數）是評估射頻電路的核心指標，E5071C的高精度測量能力可助力問題定位：

1. 參數設置與優化

頻率范圍：根據待測件（DUT）工作頻段設置，避免過寬范圍導致數據冗余或分辨率不足。

分辨率帶寬（RBW）：低頻段使用窄RBW提升精度，高頻段可適當放寬以縮短測試時間。

測量點數：高頻或復雜電路需增加點數，確保相位響應平滑。

2. 關鍵指標解讀

S11/S22：反映端口匹配度，駐波比（VSWR）接近1表明阻抗匹配良好。

S21/S12：衡量正向/反向傳輸損耗與隔離度，異常波動可能提示濾波器或放大器問題。

3. 自動化與效率提升

通過儀器自帶的腳本功能或第三方軟件實現批量測試，減少人工操作誤差。例如，設置觸發條件自動捕獲異常數據，或利用模板快速切換測試場景。

實戰技巧與注意事項

高頻測試： 使用精密測試探頭（如3.5mm或2.4mm接口）并確保連接穩固，避免信號泄露。

極限頻率： 日常校準避開設備頻率極限（如9kHz~8.5GHz的E5071C不宜在8.5GHz校準），確保精度。

環境控制： 溫度、濕度變化可能影響測試結果，建議在恒溫環境下操作。

掌握E5071C的多端口校準與S參數測試技巧，既能保障測量精度，又能通過自動化手段提升效率。在5G、毫米波等高頻應用日益普及的背景下，規范操作流程與數據分析能力將成為工程師的核心競爭力。
