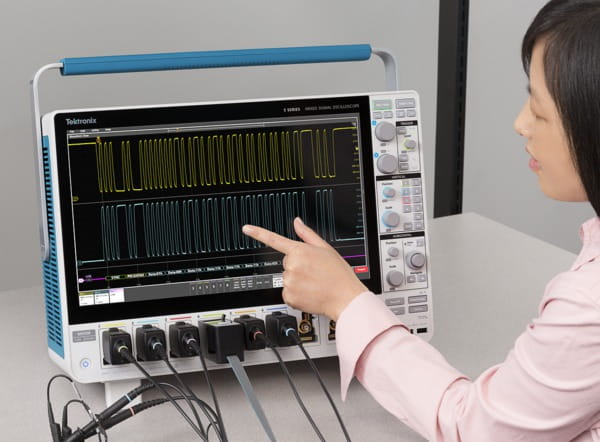

泰克示波器MSO5系列

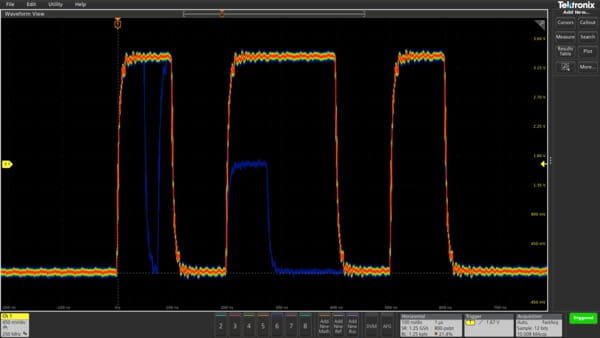

強大的波形分析軟件加持,完美復現示波器界面

輕松訪問遠程示波器

在無示波器的情況下進行示波器分析

與您的同事和客戶共享數據

同步多臺示波器的波形

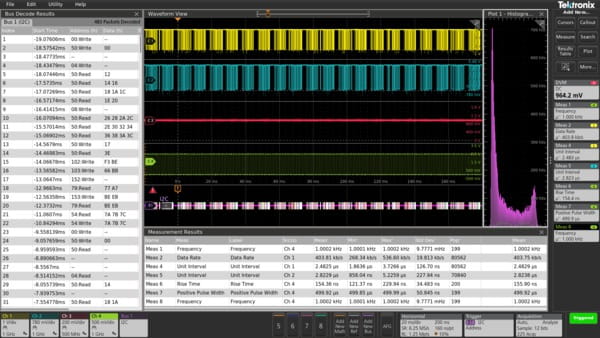

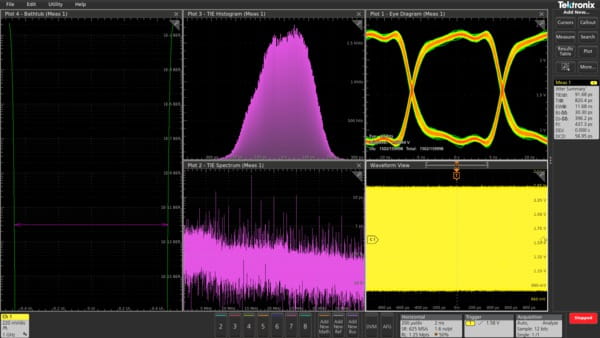

高級分析 - 利用總線解碼、頻譜分析和抖動分析等高級功能增強示波器上可用的分析

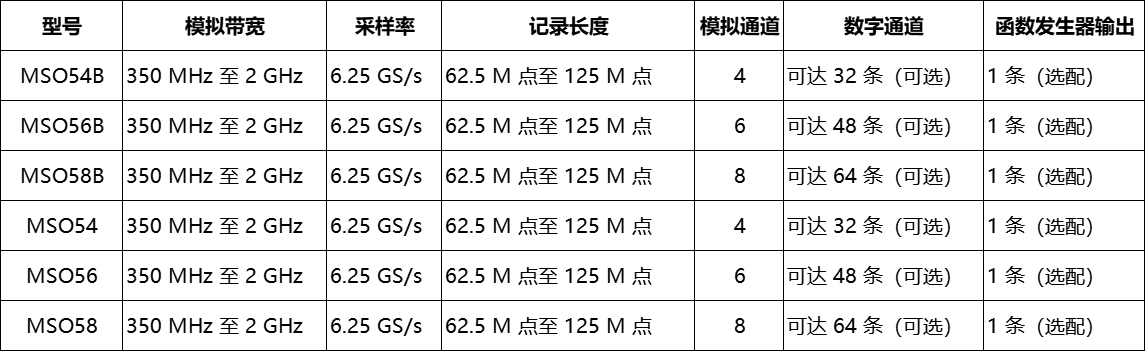

泰克5系列 / 5系列B MSO 混合信號示波器參數指標

輸入通道

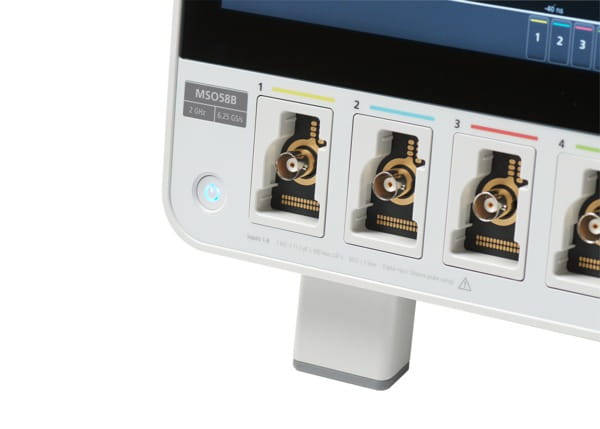

4、6或8 FlexChannel®輸入

每個FlexChannel提供：

一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者使用TLP058邏輯探頭時8個數字邏輯輸入

帶寬(所有模擬通道)

350 MHz、500 MHz、1 GHz、2 GHz(可升級)

采樣率(所有模擬/數字通道)

實時：6.25 GS/s

插補：500 GS/s

記錄長度(所有模擬/數字通道)

62.5 M點標配

125、250、500 M點(選配)1

波形捕獲速率

>500,000個波形/秒

垂直分辨率

12位ADC

高分辨率模式下高達16位

標準觸發類型

邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻(可選)，射頻對時間(可選)

標準分析

光標：波形，V條，H條，V&H條

測量：36項

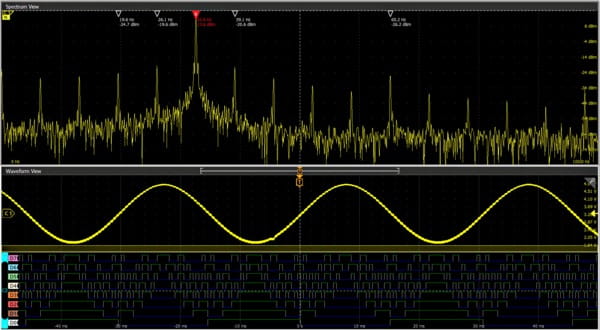

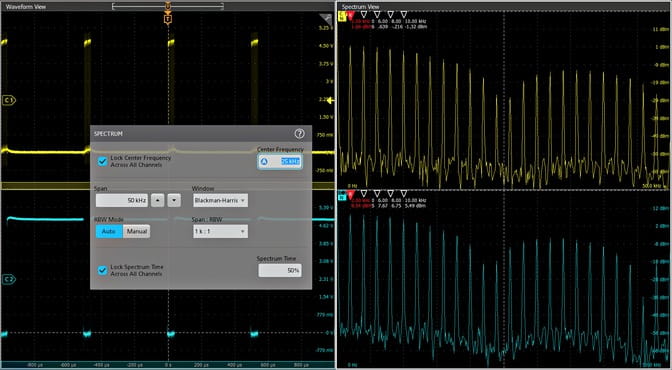

頻譜視圖：頻域分析，獨立控制頻域和時域

FastFrameTM：分段內存采集模式,最大觸發速率>5,000,000波形/秒

繪圖：時間趨勢、直方圖、和相位噪聲

數學：基本波形代數、FFT和高級公式編輯器

搜索：搜索任何觸發標準

抖動：TIE和相位噪聲

選配分析1

高級抖動和眼圖分析

用戶定義的過濾

高級頻譜視圖

射頻對時間光跡(幅度、頻率、相位)

數字電源管理

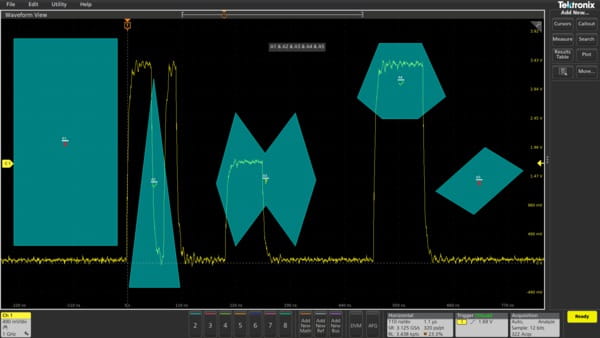

模板/極限測試

逆變器、電機和驅動器

LVDS調試和分析

PAM3分析

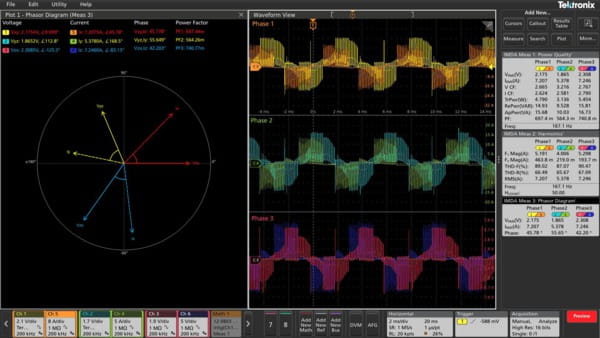

高級功率測量和分析

高級矢量信號分析(SignalVu-PC)

選配串行總線觸發，解碼和分析1

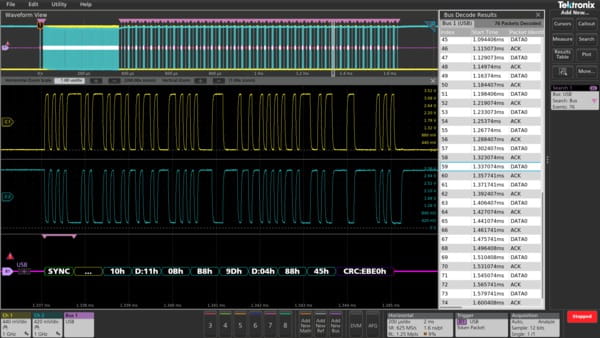

I2C、SPI、eSPI、I3C,RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO

選配串行一致性測試1

以太網、USB 2.0、汽車以太網、工業以太網

選配內存分析1

DDR3調試、分析和一致性測試

任意波形/函數發生器1

50 MHz波形生成

波形類型:任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖

數字電壓表2

4位AC RMS、DC和DC+AC RMS電壓測量

觸發頻率計數器2

8位

顯示

15.6英寸(396 mm)TFT彩色

高清(1920 x 1080)分辨率

容性(多觸點)觸摸屏

連接

USB主控(7端口)，USB 3.0設備(1端口)，LAN(10/100/1000 Base-T以太網;符合LXI標準)，顯示器端口，DVI-D，VGA

e*Scope®

使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器

標配探頭

每條通道一只10 MΩ無源電壓探頭，<4 pF容性負載

保修

3年(標配)，選配整體保護方案

外觀尺寸

309 mm(12.2英寸)高x 454 mm(17.9英寸)寬x 204 mm(8.0英寸)深

重量：<11.4千克(25磅)

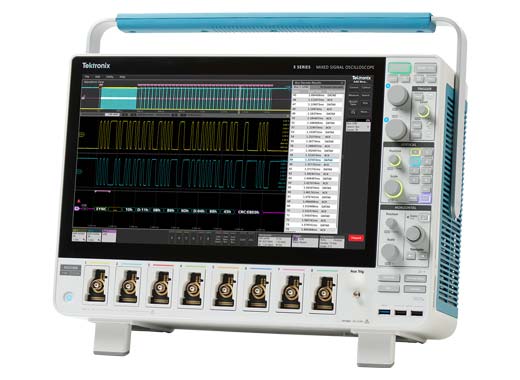

泰克示波器5系列MSO擁有極具創新的手指開合-滑動-縮放觸摸屏用戶界面，業內超大的高清顯示器，以及4個、6個或8個FlexChannel&reg;輸入，每條通道可以測量一個模擬信號或8個數字信號，可以解決當前及未來棘手的挑戰。它為性能、分析和整體用戶體驗設立了新的標準。
