矢量網絡分析儀的原理和測試方法

矢量網絡分析儀（Vector Network Analyzer, VNA）作為射頻微波領域的核心測試設備，憑借其對電磁波幅度、相位及傳輸特性的高精度測量能力，在通信系統研發、微波器件制造、材料特性分析等領域發揮著不可替代的作用。本文將深入解析其工作原理與多樣化的測試方法，揭示其如何通過精密的電磁信號分析實現復雜網絡參數的量化評估。

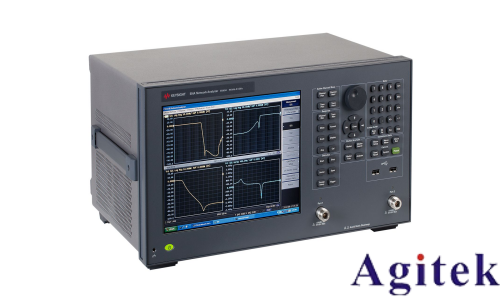

一、矢量網絡分析儀的工作原理

矢量網絡分析儀的核心功能在于通過散射參數（Scattering Parameters, S參數）量化表征被測器件（DUT）的電磁傳輸特性。其系統架構由射頻信號源、多通道接收機、信號分離模塊及高速數字處理單元構成，工作原理可分解為三個關鍵步驟：

1. 雙端口定向測量

VNA通過兩端口（或多端口）配置，分別向DUT注入激勵信號并同步采集反射與傳輸信號。典型測量中，信號源生成頻率可變的射頻信號（覆蓋GHz至THz頻段），經定向耦合器分為兩路：一路注入DUT輸入端，另一路作為參考信號進入接收機。接收機同步捕獲DUT輸出端的傳輸信號與輸入端的反射信號，形成雙向電磁響應的完整數據集。

2. 散射參數矩陣解析

基于電磁波散射理論，VNA通過計算S參數矩陣（如S11、S21）量化表征DUT特性。S11代表端口1的反射系數，S21為端口1至端口2的傳輸系數。相位信息的捕獲通過對比參考信號與接收信號的相位差實現，從而構建完整的矢量級（幅度+相位）測量結果。例如，相位波動測試?yán)秒娮友舆t功能抵消線性相位響應，僅提取非線性失真分量，確保測量精度。

3. 動態范圍與誤差修正

系統性能由動態范圍（最大可測信號強度差）、跡線噪聲（隨機誤差）及中頻帶寬（IFBW）等參數決定。高精度VNA通過逐點誤差修正算法（如12項誤差模型）消除系統誤差，并結合寬動態范圍（典型120 dB）實現微弱信號與強信號的同時測量。例如，在放大器增益壓縮測試中，通過功率掃描功能動態監測S參數隨輸入功率的變化曲線。

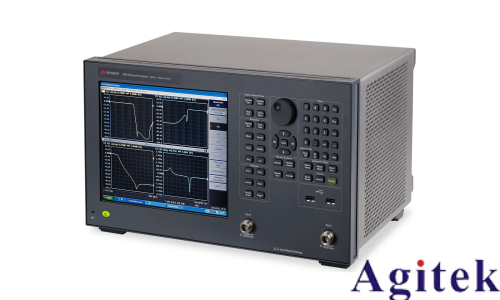

二、多樣化測試方法與應用場景

矢量網絡分析儀的測試方法可根據被測對象特性靈活配置，典型技術包括：

1. 反射法（Reflection Method）

適用于中等阻抗范圍（2Ω至1.5 kΩ）的元件測量。通過測量端口反射系數S11，利用公式Z = 50×(1+S11)/(1-S11)計算阻抗。該方法在史密斯圓圖（Smith Chart）中直觀呈現阻抗匹配狀態，常用于天線調諧與濾波器設計優化。

2. 串聯直通法（Series Through Method）

針對高阻抗測量（5Ω至20 kΩ），將DUT串聯接入傳輸路徑，通過S21參數計算阻抗：Z = (502)×(1-S21)/S21。此方法通過消除寄生電容影響，提升高頻段阻抗測量精度，適用于功率放大器輸出阻抗評估。

3. 并聯直通法（Parallel Through Method）

專門用于低阻抗（1mΩ至10Ω）測試，如電源完整性（PI）分析。通過并聯配置DUT并測量S21，利用公式Z = (50/2)×S21/(1-S21)計算阻抗。其優勢在于抑制測試線纜寄生電感，確保毫歐級阻抗測量的準確性。

4. 平衡電路測試（Balanced Circuit Analysis）

針對差分信號元件（如平衡-平衡四端口耦合器），VNA通過分離差模與共模響應，測量模式轉換系數。例如，通過對比端口間的隔離度（S23）與定向度（DUT），評估混頻器的頻率轉換效率與線性度。

5. 非線性特性測試（IMD/諧波分析）

通過雙信號源配置，注入雙頻信號并監測其三階互調失真（IMD3）。VNA通過頻譜分析接收機捕獲非線性產物，量化通信系統中發射機的頻譜純度，指導功率放大器線性化設計。

三、技術演進與未來展望

隨著5G毫米波通信與太赫茲技術的商業化，矢量網絡分析儀正朝向更高頻段（>110 GHz）、更寬帶寬（>10 THz）、更高動態范圍（>140 dB）方向演進。智能校準算法、自動化測試協議與云計算分析平臺的集成，將進一步降低操作復雜度，實現從實驗室到生產線的無縫部署。例如，新型VNA已支持實時相位同步技術，在相控陣天線大規模測試中提升效率達50%。

矢量網絡分析儀作為電磁波測量的“精密探針”，其技術突破持續推動射頻電子與通信系統的性能邊界。從基礎材料特性表征到復雜系統集成驗證，VNA為工程師提供了跨越微觀量子效應與宏觀電磁傳播的橋梁，成為現代電子工程不可或缺的工具。
