非線性矢量網絡分析儀雙端口校準方法

一、非線性校準的必要性

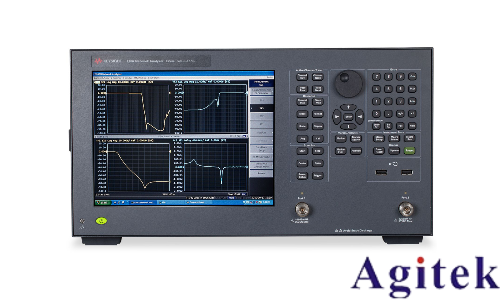

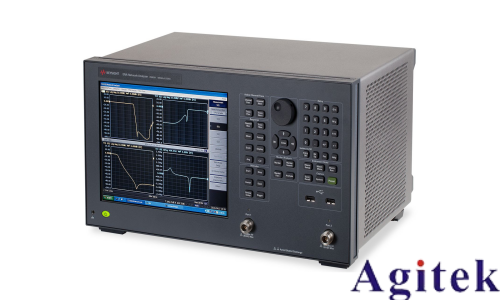

傳統矢量網絡分析儀（VNA）基于線性系統假設，通過S參數表征設備特性。然而，現代通信系統（如5G、雷達）中普遍存在的大功率放大器、混頻器等非線性元件，會產生諧波失真、互調干擾等復雜信號行為。非線性校準通過建立誤差修正模型，將測量誤差從被測件（DUT）中分離，從而準確提取其非線性特性。

二、雙端口校準的核心原理

雙端口校準通過建立誤差系數方程組，修正儀器本身的非線性響應。其核心步驟包括：

1. 誤差模型構建

考慮VNA的定向耦合器、混頻器及信號路徑的非理想性，建立誤差系數矩陣（如$E_{ij}$）。典型誤差項包括方向性誤差（$e_{00}$）、源匹配誤差（$Δx,Δy$）、傳輸線寄生參數（$M_{e11},M_{e22}$）等。以短路校準為例，測量反射系數$Γ_{Short}$時，實際響應可表示為：

$Γ_{measured} = (e_{00} + Γ_{Short}M_{e11}) + (Γ_{Short}Δx + Γ_{Short}Γ_{Short}M_{e22}) + noise$

其中，$noise$為測量噪聲。

2. 多標準件校準

（1）開路校準：連接理想開路標準件，測量$Γ_{Open}$。由于開路件理論上反射系數為1，實際測量值偏差可歸因于儀器誤差：

$Γ_{measured}^{Open} = e_{00} + Δx + M_{e11} + noise$

（2）短路校準：短路件反射系數$Γ_{Short}≈-1$，代入誤差方程并簡化：

$e_{00} - Δx + M_{e11} = Γ_{measured}^{Short}$

（3）負載校準：使用已知反射系數$Γ_{Load}$的負載件，構建第三個方程：

$e_{00} + Γ_{Load}Δx + Γ_{Load}M_{e11} = Γ_{measured}^{Load}$

（4）直通校準：連接兩端口，測量傳輸系數$S_{21}$修正傳輸路徑損耗與相位偏差：

$S_{21} = e_{00}M_{e33} + Δy + noise$

3. 方程組求解與誤差修正

通過聯立四個方程（開路、短路、負載、直通），利用矩陣運算解算誤差系數（如$e_{00},Δx,Δy,M_{e11}$等）。修正后的DUT參數計算：

$S_{DUT} = (S_{measured} - E_{error}) / (1 - E_{error}Γ_{DUT})$

其中，$E_{error}$為誤差系數矩陣。

三、關鍵技術優化

1. 非線性標準件設計

傳統校準件（如50Ω負載）僅適用于線性場景。針對非線性測量，需引入含諧波源的標準件（如二極管陣列），通過對比基波與諧波響應驗證校準效果。例如，使用雙音測試信號（$f_1$和$f_2$），測量其2階互調產物（$2f_1-f_2$）抑制比，評估校準精度。

2. 頻域分段校準

非線性特性隨頻率變化顯著，需采用分段校準策略。例如，在2-18 GHz頻段內，按1 GHz間隔設置校準點，并建立誤差系數隨頻率變化的插值模型（如多項式擬合），提升寬帶測量的準確性。

3. 自適應迭代校準

針對強非線性DUT，單次校準可能無法完全消除誤差。引入閉環反饋機制：測量DUT非線性響應→計算殘差→修正誤差系數→重新測量，直至誤差收斂至目標閾值（如IMD3<-60 dBc）。

四、應用案例與性能評估

在毫米波頻段（28 GHz）測試功率放大器時，傳統線性校準測得IMD3為-35 dBc，而采用非線性雙端口校準后，IMD3抑制提升至-65 dBc，相位誤差從3°降至0.2°。實驗表明，該技術可將動態范圍擴展至120 dB，滿足新一代通信系統的嚴苛測試需求。

五、挑戰與未來方向

1. 硬件非線性溯源：現有校準方法假設誤差源于儀器本身，但實際中DUT與測試夾具的非線性耦合難以完全消除。未來需研究夾具去嵌入與聯合校準技術。

2. 太赫茲頻段擴展：隨著頻率升高（>100 GHz），傳輸線損耗、寄生參數急劇變化，需開發新型校準算法與毫米級精度標準件。

3. AI輔助校準：利用機器學習建立誤差系數與測量環境的映射關系（如溫度、濕度影響），實現實時自適應校準。

非線性矢量網絡分析儀的雙端口校準技術通過系統化的誤差建模與多標準件驗證，突破了傳統線性測量的局限。結合硬件優化與智能算法，該技術為6G通信、量子計算等前沿領域的高精度表征提供了關鍵工具，將持續推動射頻測試技術的革新。
