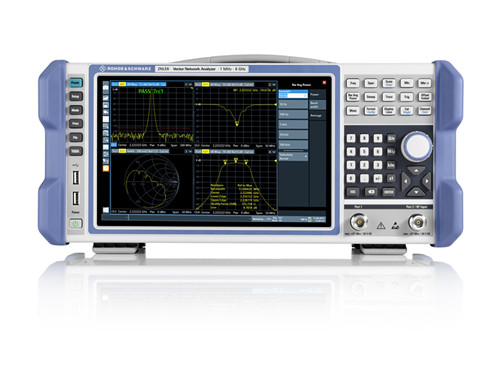

R&S?ZNLE 矢量網絡分析儀
品牌：羅德與施瓦茨/RS
型號：ZNLE3/ZNLE4/ZNLE6/ZNLE14/ZNLE18
R&SZNLE 矢量網絡分析儀產品簡介：
R&SZNLE 矢量網絡分析儀契合“Measurements as easy as ABC”的標語： 易于配置、易于校準、易于測量。 聞名遐邇的優質設計、創新的用戶界面以及緊湊尺寸使 R&S®ZNLE 非常適用于 VNA 基礎應用。
R&SZNLE 矢量網絡分析儀主要特點：
頻率范圍介于 1 MHz 至 3 GHz 或 1 MHz 至 6 GHz
具有完整 S 參數測試集的雙端口矢量網絡分析儀，可用于無源器件的雙向測量
最高 120 dB（典型值）的寬動態范圍
1 Hz 至 500 kHz 的測量帶寬
可快速測量，401 測量點只需 8.7 ms（100 kHz 中頻帶寬，200 MHz 頻跨，關閉校正）
緊湊尺寸（深 24 cm）且重量輕 (6 kg)
具有 10.1" WXGA 觸摸屏的單機式儀器
Windows 10 操作系統
R&SZNLE 矢量網絡分析儀規格：
ZNLE | ||
頻率范圍 | R&S®ZNLE6 | 1 MHz 至 6 GHz |
| R&S®ZNLE3 | 1 MHz 至 3 GHz |
測量時間 | 201 測量點，100 kHz 中頻帶寬，200 MHz 頻跨，全雙端口校準 | 9.6 ms |
數據傳輸 | IEC/IEEE（201 測量點） | 3.0 ms（典型值） |
| HiSLIP（具有 1 Gbit/s LAN） | 2.5 ms（典型值） |
動態范圍 | 10 Hz 測量帶寬 | 最高 >120 dB（典型值） |
輸出功率 |
| 最高 +2 dBm（典型值） |
測量帶寬 |
| 1 Hz 至 500 kHz（按 1/1.5/2/3/5/7 步進） |
頻率分辨率 |
| 1 Hz |
每個跡線的測量點 |
| 1 到 5001 |
操作系統 |
| Windows 10 |
R&SZNLE 矢量網絡分析儀特點和優勢：
1、具有可靠性能的經濟型儀器
緊湊型矢量網絡分析儀
具有低跡線噪聲，可確保高精度
測量速度快
2、使用多觸摸屏的用戶界面
10.1" WXGA 寬觸摸屏
結構清晰的用戶界面
具有撤消/重做軟鍵，方便用戶操作
完全集成化的上下文相關幫助菜單
3、適合實驗室應用的標準儀器
方便快速校準的校準單元
去嵌入/嵌入功能及夾具補償
可通過 LAN 和 GPIB 選件實現遠程控制
