泰克3系列MDO混合域示波器概述

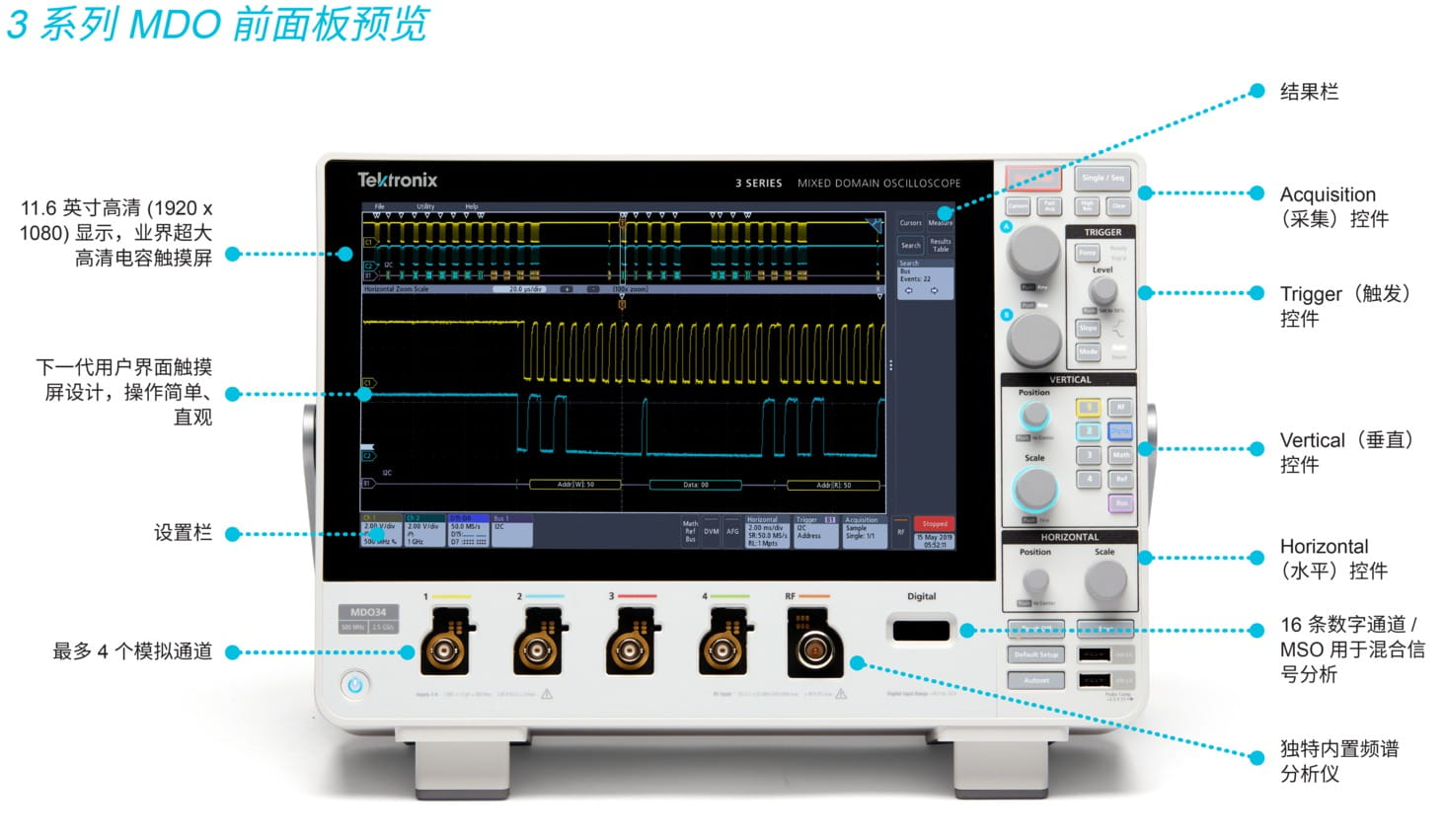

超大的顯示屏以及非凡的用戶界面

3 系列 MDO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，以及超大的顯示屏和高分辨率的顯示屏，具備示波器的一般功能。

11.6 英寸高清顯示屏

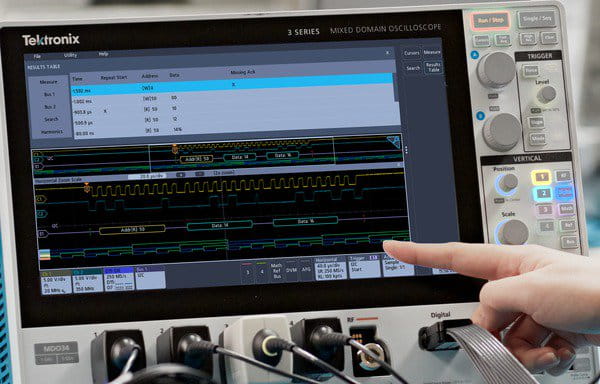

捏合、輕觸、滑動電容式觸摸屏

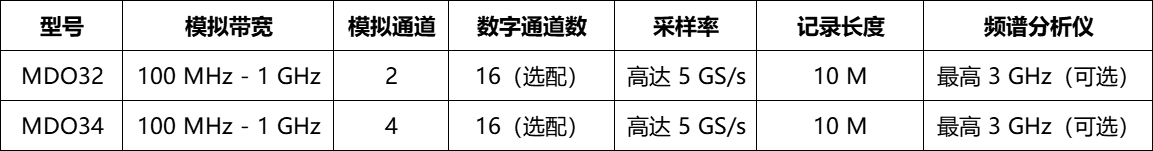

泰克示波器MDO3系列參數指標

小巧且功能齊全

3 系列 MDO 只有 6 英寸(15 厘米)深，但它具備示波器的大部分功能。它為您提供了復雜嵌入式系統的驗證和故障排除所需的工具。

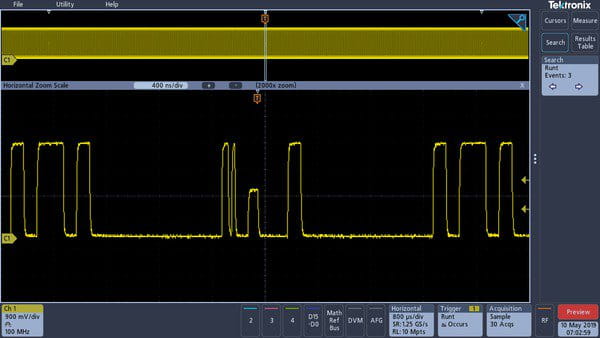

每個模擬通道均實現高達 5 GS/s 的采樣率

超過 125 個觸發組合

幾十種自動測量

眾多的可用串行總線解碼和觸發選項

可選的 16 條數字邏輯通道

集成 1 GHz (標配)，3 GHz (選配)頻譜分析儀

可選的 50 MHz 任意波形/函數發生器

規格一覽

輸入通道

2 或 4 條模擬

16 條數字

1 個頻譜分析儀

帶寬

100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

采樣率

模擬通道上為 5 GS/s(1 GHz 型號)、2.5 GS(所有其他型號)

數字通道上最高 8.25 GS/s(121 ps 分辨率)

記錄長度

所有通道上 10 M 點

頻譜分析儀

1 GHz (標配)或 3 GHz1

信號發生器

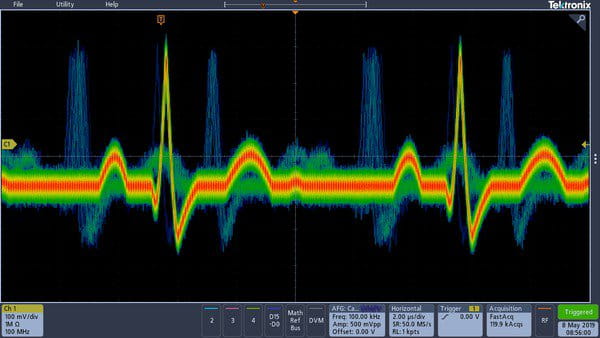

任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac

數字電壓表2

4 位 AC RMS、DC 和 AC+DC RMS 電壓測量

觸發頻率計數器

5 位頻率測量

高級分析

自動功率測量

協議支持1

I2C，SPI

RS-232、RS-422、RS-485、UART

CAN, CAN FD, LIN, FlexRay

MIL-STD-1553、ARINC 429

I2S, LJ, RJ, TDM

USB 2.0

顯示器

11.6 英寸(295 毫米)

高清彩色 (1920 x 1080) 電容式觸摸屏

重量

11.7 磅(5.3 千克)

1 - 可選且可升級

2 - 產品注冊后免費

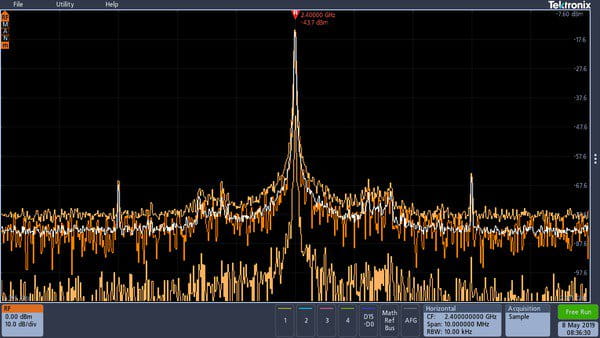

內置頻譜分析儀

不管您是頻譜分析儀專家還是臨時使用，您都可以讓內置頻譜分析儀立即開始工作。與其他提供 FFT“頻譜分析”的示波器不同，3 系列內置了真正的頻譜分析儀。

3 系列與常規示波器 FFT

1 GHz (標配)或 3 GHz (選配)內置頻譜分析儀選件

真正集成的頻譜分析儀硬件

最高 3 GHz 的超寬捕獲帶寬

功能強大，可升級

立即獲取所需的所有調試功能，或在需要時添加這些功能。

高達 1 GHz 帶寬

數字通道：MSO 選項增加 16 條數字通道

高達 3 GHz 的頻譜分析儀

DVM/頻率計數器(在注冊后免費提供)

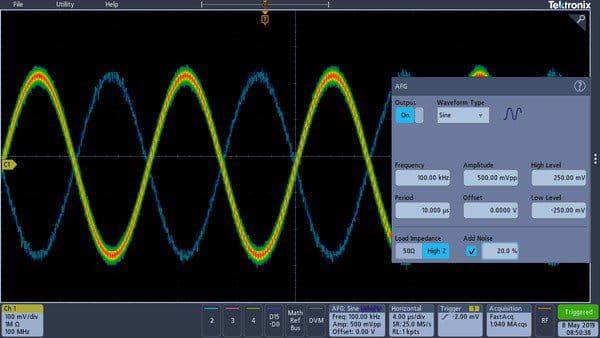

任意波形/函數發生器

高級分析

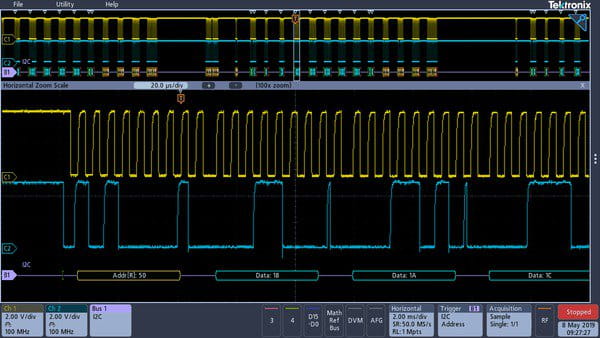

串行總線解碼和觸發

自動功率測量

典型應用

嵌入式設計和物聯網

使用泰克示波器3系列MDO在混合信號嵌入式系統上執行系統級調試，并支持各種常用的串行總線，包括當今較常用的串行總線技術，迅速發現和解決問題。

功率設計

使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供較廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。

教育

管理工作臺上的多臺儀器可能會非常麻煩。3系列MDO體積小(深5.9英寸,149 mm)，在一臺儀器中同時融合了模擬測量、數字測量、RF測量及一臺信號源。體積小、集成度高，可以幫助您講授各種電子原理，用來執行更加完善的實驗。全面升級能力可以在需求變化時或在預算允許時再增加功能。

制造測試和調試

規格和空間限制可能會給車間帶來巨大影響。3系列MDO把多臺儀器集成到一臺小型儀器中，竭盡所能地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。

安裝和維護服務

在需要的時間和地點獲得適當?shù)膬x器至關重要。3系列MDO在一臺輕便的(11.7磅,5.3公斤)便攜式儀器中提供了模擬波形、數字邏輯和頻譜分析功能，特別適合空間有限、且需要靈活性的應用。
