泰克示波器探頭補償?shù)脑砼c必要性

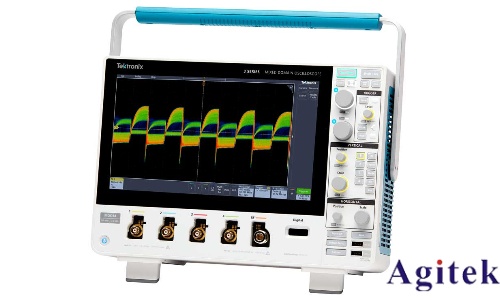

在電子測量領域，示波器作為觀測信號波形的核心工具，其測量精度直接關系到產品研發與故障診斷的效率。然而，示波器探頭作為連接待測電路與示波器的橋梁，其自身存在的電容、電感等寄生參數會導致信號失真。泰克示波器探頭補償技術正是針對這一問題而生，通過精密校準與調整，確保信號傳輸?shù)谋Ｕ娑龋蔀楝F(xiàn)代電子測試中不可或缺的技術環節。

一、探頭補償?shù)奈锢碓恚合纳鷧?shù)的干擾

示波器探頭通常采用分壓電路實現信號衰減，例如10X探頭通過串聯電阻將信號衰減至原幅度的1/10。然而，探頭與示波器輸入端形成的RC電路會引入低通濾波效應。當信號頻率高于RC截止頻率時，幅值衰減與相位偏移將導致波形失真。補償技術通過調整探頭末端的可變電容，使探頭與示波器的輸入電容形成匹配網絡，從而擴展頻響帶寬。

例如，某示波器輸入電容為15pF，10X探頭串聯電阻為9MΩ，理論截止頻率僅為12.6kHz。通過補償電容的微調，可使實際截止頻率提升至數百M(fèi)Hz，滿足高頻信號測量需求。這一過程需借助示波器輸出的1kHz方波校準信號：當補償過度時，方波上升沿會出現過沖；補償不足則導致圓鈍波形，唯有精確調整才能獲得理想方波。

二、補償必要性：從阻抗匹配到信號完整性

1. 阻抗匹配保障信號保真：探頭輸入阻抗需與示波器匹配，否則反射信號會疊加在原始波形上。例如，測量50Ω阻抗的射頻電路時，若探頭阻抗不匹配，反射系數可達0.5，導致信號嚴重畸變。

2. 高頻測量的精度基石：在GHz頻段，探頭寄生電感的感抗可達數十Ω，與示波器輸入電容形成諧振回路。補償技術通過相位校正與頻率響應校準，抑制諧振峰，確保幅頻響應平坦。

3. 消除溫度漂移誤差：探頭電路中的元件參數隨溫度變化，例如陶瓷電容的溫漂可達±5%/℃。定期補償可修正溫度導致的頻響偏差，維持長期測量穩定性。

三、補償技術的工程實踐：從手動到智能化

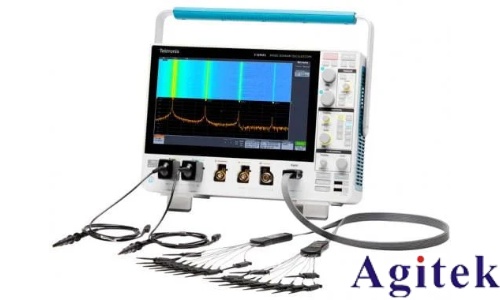

傳統補償依賴工程師手動調節探頭電容，通過觀察示波器波形反復微調。現代泰克示波器引入自動補償功能：探頭連接后，示波器自動發送校準信號，通過算法分析波形特征調整內部補償網絡。部分高端探頭更搭載數字校準芯片，可存儲多組補償參數，實現"即插即用"的精度保證。

在5G基站測試中，工程師使用帶自動補償?shù)牟罘痔筋^測量高速數字信號，示波器能在納秒級時間內完成補償校準，確保眼圖模板測試的準確性。這種智能化補償技術將人為誤差降至最低，大幅提升測試效率。

泰克示波器探頭補償技術，既是模擬電路設計的經典案例，也是現代電子測量精度的技術保障。從RC網絡的物理原理到智能算法的應用，這一技術不斷突破硬件限制，為工程師提供真實可靠的信號觀測窗口。在萬物互聯的數字化時代，精確的信號測量正成為技術創新的基石，而探頭補償技術正是這座基石中不可或缺的榫卯結構。
