如何調整泰克示波器TBS1102的采樣頻率

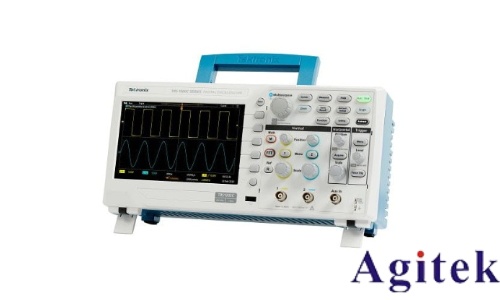

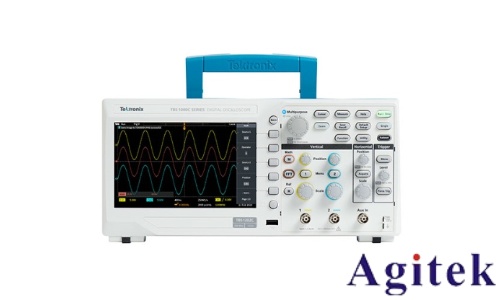

泰克示波器TBS1102作為一款基礎型數字示波器，廣泛應用于電子信號測量與分析。正確設置采樣頻率是確保信號準確采集的關鍵步驟。本文將結合TBS1102的特點，詳細介紹采樣頻率的調整方法及相關注意事項。

一、采樣頻率設置步驟

1. 確定信號頻率范圍

首先需明確待測信號的最高頻率成分。例如，若信號包含100MHz的高頻分量，根據奈奎斯特采樣定理，采樣率應至少為信號最高頻率的兩倍（即200MSa/s），建議設置為5-10倍以保留細節。

2. 進入采樣率設置界面

按下示波器面板上的“Acquire”（采集）菜單鍵，通過旋鈕或方向鍵選擇“Sample Rate”選項。部分型號支持自動與手動模式切換，優先選擇手動模式以精準控制。

3. 調整采樣率參數

在彈出的數值輸入框中，輸入目標采樣率（如500MSa/s）。TBS1102通常提供固定檔位（如1GSa/s、500MSa/s等），需根據實際需求選擇最接近的數值。注意，過高的采樣率會增加數據量，可能影響示波器的存儲與處理速度。

4. 同步調整其他參數

時間基準：通過“Time/Div”旋鈕縮放水平軸，確保波形完整顯示。

觸發設置：選擇適當?shù)挠|發模式（如邊沿觸發）并調整觸發電平，確保信號穩定觸發。

垂直靈敏度：使用“Volts/Div”旋鈕調整垂直刻度，避免波形超出屏幕范圍。

5. 驗證與優化

觀察波形是否清晰，無明顯失真或混疊現象。若波形顯示異常（如鋸齒狀），需重新調整采樣率或觸發條件。必要時啟用示波器的“自動設置”功能進行快速優化。

二、注意事項與常見誤區

1. 避免欠采樣：若采樣率低于信號最高頻率的2倍，將導致波形失真（如“頻譜混疊”）。

2. 平衡采樣率與存儲深度：高采樣率會減少單次采集的時長，需結合信號持續時間調整示波器的“Record Length”（存儲深度）。

3. 定期校準示波器：建議每隔6-12個月校準一次，確保硬件性能穩定。

4. 探頭匹配：使用探頭時需正確設置衰減系數（如×10探頭需在示波器菜單中對應設置），否則可能影響測量精度。

三、應用場景示例

低頻信號（如音頻）：采用10-50MSa/s即可滿足需求，重點優化觸發靈敏度。

高頻數字信號（如USB接口）：需選擇≥500MSa/s的采樣率，并啟用示波器的數字濾波功能以濾除噪聲。

瞬態信號（如脈沖）：使用高采樣率+短存儲深度組合，配合觸發延遲功能捕捉信號細節。

通過合理設置采樣頻率，泰克TBS1102示波器可有效應對不同場景的信號測量需求。操作者需結合信號特性與示波器硬件參數靈活調整，同時遵循“寧高勿低”的原則以確保測量準確性。定期校準與規范操作是延長設備壽命、提升測試效率的關鍵。
