泰克示波器TBS與MSO系列功率測量功能對比

在電力電子、新能源和工業自動化領域，示波器的功率測量能力是評估設備性能的核心指標。泰克作為示波器行業的標桿企業，其TBS（基礎系列）與MSO（混合信號系列）兩大產品線在功率測量）的功率分析，典型應用包括電機驅動調試、基礎電源紋波測試等。盡管支持雙通道同步測量，但受限于ADC分辨率（8bit），其測量精度在高頻小信號場景存在瓶頸。

MSO系列：以MSO6系為例，該系列提供1GHz~8GHz可選帶寬，最高支持25GS/s全通道采樣率，存儲深度可達20Mpts。其硬件優勢體現在三個方面：

低噪聲前端設計（典型值<1mVrms），可精確捕獲電源模塊中的μV級紋波；

多通道同步精度（<50ps），確保復雜多相電源系統的相位差測量；

集成SPMI（電源管理接口）硬件解碼器，支持PD快充、PoE供電等協議的自動化解析。

二、分析算法與功能模塊：從波形觀測到系統級診斷

2. 標準功率測量功能

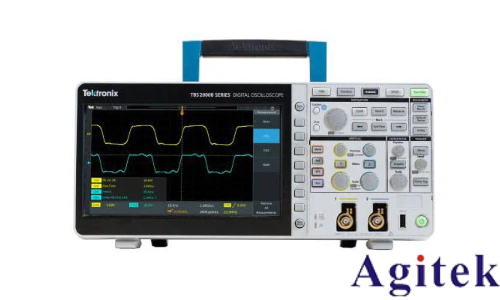

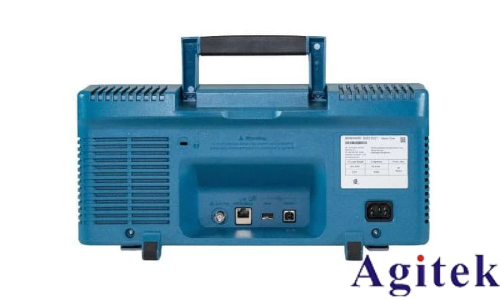

TBS系列：支持電壓/電流有效值、功率因數（PF）、諧波失真（THD）等基礎參數的一鍵測量，配合FFT分析可生成頻譜圖。但其算法邏輯較為固定，無法處理調頻載波信號（如變頻電機控制）的功率解耦。

MSO系列：除基礎參數外，新增以下高級功能：

    安全作業區（SOA）分析：實時繪制功率器件的電壓-電流包絡線，預判IGBT、MOSFET的過載風險；

    開關損耗量化：通過自定義數學運算，分離開關管的導通損耗與關斷損耗；

    閉環電源穩定性分析：結合波特圖與奈奎斯特曲線，評估反饋控制系統的相位裕度。

3. 軟件生態對比

TBS系列：標配TekScope軟件，支持基礎波形導出與模板測試。但第三方插件兼容性有限，難以集成MATLAB等高級分析工具。

MSO系列：兼容OpenChoice軟件架構，支持以下擴展：

與NI LabVIEW無縫對接，實現自動化測試流程；

集成PSPICE模型，進行電路仿真與實測數據對比；

支持PowerSuite Pro高級分析包，提供電機效率圖譜、電能質量PDFA文件導出等功能。

三、應用場景適配：技術需求與成本效益的平衡

4. 典型應用場景分析

TBS系列適用場景：

職業教育實訓：電機拖動實驗、基礎電源設計驗證；

設備運維與故障診斷：變頻器過流保護測試、家電產品EMI預兼容；

預算敏感項目：中小型企業研發部門（單臺預算≤3萬元）。

MSO系列適用場景：

新能源汽車電控開發：SiC模塊開關特性測試、電池管理系統（BMS）動態響應分析；

5G基站電源優化：高效率LLC諧振變換器調試、寬頻帶EMI溯源；

航天電源系統驗證：抗輻射加固DC-DC模塊的SOA邊界測試。

5. 成本效益評估

TBS系列：以TBS1102B-EDU為例，其2.8萬元的市場定價提供80%通用功率測量需求，適合教學機構及中小企業快速搭建測試平臺。其操作界面采用Autoset一鍵優化功能，大幅降低使用門檻。

MSO系列：以MSO64為例，其起售價超10萬元，但通過以下技術溢價實現高附加值：

高頻信號保真度：支持2GHz以上載波信號的完整捕獲（如GaN器件測試）；

多域聯合分析：時域波形、頻域頻譜、調制域PDH參數同步顯示；

自動化測試接口：支持Python腳本控制與TestStand集成，適配產線批量測試需求。

四、技術演進趨勢與選型建議

泰克TBS與MSO的差異化設計，本質反映了功率測量工具從“通用化”向“智能化”的演進路徑。未來MSO系列將重點突破以下方向：

AI輔助診斷：基于機器學習實現功率器件壽命預測；

云協同測試：通過示波器內置Wi-Fi模塊，實現遠程多站點數據同步；

光子測量融合：集成光模塊實現納秒級光功率-電功率關聯分析。

選型建議：

若項目聚焦于消費電子、傳統工控領域（信號頻率<50MHz），TBS系列可提供性價比最優解；

若涉及高頻變換器（SiC/GaN）、新能源車載系統或航天級電源測試，建議選擇MSO系列以確保技術冗余；

對于預算受限的研發項目，可通過租賃MSO設備或選用二手高端機型（如MSO58）平衡成本與性能需求。

通過系統對比可見，TBS與MSO并非簡單的性能階梯關系，而是針對不同應用場景的技術解決方案。工程師需根據測試信號頻率、分析深度及預算約束，選擇最佳適配的示波器平臺，以最大化測試效率與投資回報。
