泰克示波器MDO3000射頻集成與頻譜分析功能設置指南

在射頻信號測量領域，泰克MDO3000系列示波器憑借其集成頻譜分析功能，為工程師提供了從時域到頻域的全面觀測能力。本文將結合該示波器的核心特性，詳細闡述射頻集成配置與頻譜分析操作步驟，助力用戶高效完成復雜信號測試。

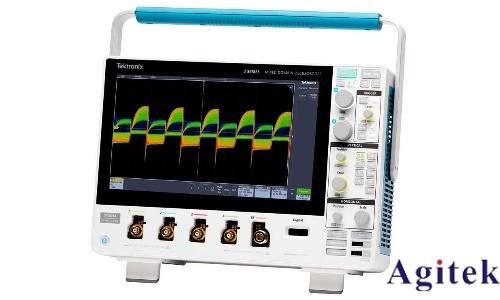

一、硬件連接與基礎設置

1. 信號源接入與探頭配置

使用BNC接口連接待測射頻信號源，優先選擇50Ω匹配阻抗的同軸電纜降低信號反射。若測量高頻信號（>1GHz），需選用有源探頭并校準探頭衰減系數，確保輸入信號幅度不超過示波器最大量程（典型值±8V）。

2. 觸發模式優化

在示波器主界面進入"Trigger"菜單，選擇"RF"觸發類型，設置頻段觸發閾值（如-30dBm至+20dBm）。通過"Auto Setup"功能可自動捕獲指定頻段內的突發信號，避免因手動設置導致的漏觸發問題。

二、頻譜分析模塊激活與參數配置

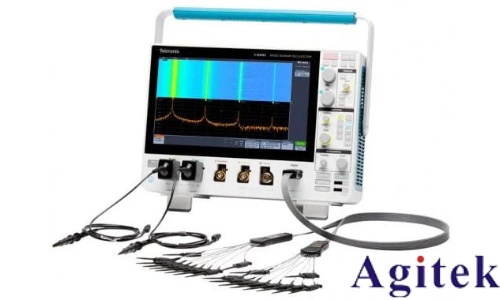

1. 頻譜視圖切換

按下示波器面板上的"FFT"快捷鍵，或通過菜單欄"Acquire→Spectrum View"進入頻譜分析模式。此時屏幕將顯示信號的頻率分量瀑布圖，默認分辨率帶寬（RBW）為100kHz，可根據信號帶寬調整至10kHz（窄帶分析）或1MHz（寬帶掃描）。

2. 測量參數精細化調節

頻率跨度（Span）：設置頻譜顯示范圍，建議從中心頻率（Center Freq）向外擴展3倍信號帶寬以捕捉諧波成分。

視頻帶寬（VBW）：降低至RBW的1/10可平滑噪聲，但需注意測量速度犧牲。

標記（Markers）：啟用峰值搜索功能，自動標注最大頻譜分量及其幅度/頻率值。

三、高級射頻分析功能應用

1. 時頻聯合分析

利用MDO3000的"RF History"功能，可記錄長達10分鐘的頻譜變化軌跡。通過設置觸發事件間隔（如每100ms捕獲一次頻譜），結合光標測量工具，直觀分析跳頻信號頻率漂移或干擾信號動態變化。

2. 功率譜密度（PSD）測量

在頻譜界面選擇"PSD Mode"，示波器將自動計算信號功率譜密度分布。此模式適用于評估射頻發射機的雜散輻射或接收機噪聲基底，配合對數刻度（dBm/Hz）可清晰展示-120dBm以下的微弱信號成分。

3. 干擾源定位實戰案例

當監測到2.4GHz頻段異常信號時，可啟用示波器的"頻譜模板測試"功能，預設合規頻段模板。任何超出模板范圍的頻譜成分將以紅色高亮顯示，結合示波器內置的地理位置標記功能，可快速鎖定干擾源方位。

四、數據存儲與遠程協作

通過LAN接口或Wi-Fi模塊，示波器可與PC端軟件實現無縫聯動。工程師可使用泰克"RF Explore"工具包導出頻譜數據（CSV/MATLAB格式），或通過Web瀏覽器直接訪問示波器IP地址進行遠程控制，實現多設備同步測試與云端數據共享。

泰克MDO3000系列示波器將傳統時域測量與先進頻譜分析深度融合，其模塊化設計允許用戶根據實際需求靈活擴展功能。掌握上述設置技巧，工程師不僅能精準解析射頻信號的時頻特性，更能通過智能化分析工具大幅提升復雜電磁環境下的故障診斷效率。
