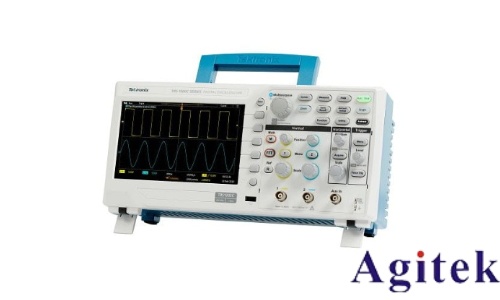

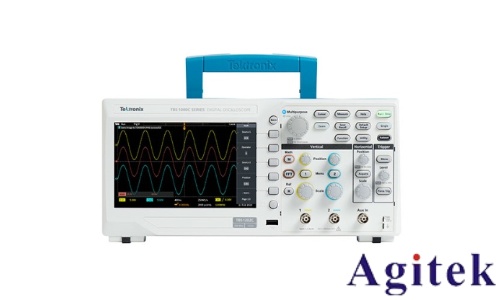

泰克示波器TBS1052觸發模式及其使用指南

示波器作為電子信號測量的核心工具，其觸發功能決定了波形捕捉的穩定性和準確性。泰克TBS1052示波器憑借豐富的觸發模式，為工程師和科研人員提供了強大的信號分析能力。本文將深入解析其觸發模式及使用技巧，助力用戶高效完成測量任務。

一、觸發模式的核心作用：精準鎖定目標信號

觸發機制是示波器在信號流中識別特定條件并啟動采樣的關鍵功能。通過設置觸發條件，示波器可自動篩選目標信號，排除干擾或無效數據。對于TBS1052而言，觸發系統能解決信號抖動、噪聲干擾及復雜波形分析等難題，確保波形顯示穩定且便于量化分析。

二、主流觸發模式解析及適用場景

1. 邊沿觸發模式

用戶可設定信號上升沿/下降沿及觸發電平閾值。例如，在分析數字電路邏輯跳變時，通過上升沿觸發可準確捕獲信號從低到高的跳變時刻，適用于方波、正弦波等周期性信號。

2. 脈沖寬度觸發

當信號脈寬滿足預設范圍（如5~10μs）時觸發。該模式常用于捕捉特定寬度的控制脈沖或異常信號，例如電機驅動信號中的窄脈沖檢測。

3. 視頻觸發模式

針對NTSC/PAL等標準視頻信號，TBS1052可自動識別行/場同步信號觸發，適用于顯示設備調試或視頻信號完整性測試。

4. 自動觸發模式

在信號特征不明確時，示波器自動調整參數以穩定顯示波形。該模式適合快速預覽信號概貌，但后續分析需切換至手動觸發模式。

三、實戰操作：三步實現精準觸發

Step1：信號接入與初步觀察

連接探頭后啟用Auto模式，示波器自動調整垂直檔位和觸發電平顯示波形。此時可觀察信號幅值、周期及噪聲水平，為后續觸發設置提供依據。

Step2：觸發條件精細化設置

根據信號特征選擇合適的觸發模式。例如，對于周期信號選用邊沿觸發，并調整觸發電平至波形中間位置；若存在毛刺干擾，可啟用脈寬觸發排除干擾脈沖。

Step3：優化觸發參數

通過設置觸發延遲時間（如5μs），可定位信號特定階段（如脈沖的后沿）。同時，利用觸發耦合模式（DC/AC）過濾噪聲，結合峰值檢測采樣模式提升觸發靈敏度。

四、進階技巧：復雜信號觸發策略

組合觸發條件：利用TBS1052的邏輯觸發功能，同時監測多通道信號狀態（如CH1上升沿且CH2低電平），適用于同步信號分析。

噪聲環境下的觸發優化：通過調整觸發斜率（正/負）或啟用窗口觸發（電平范圍），增強抗干擾能力。

觸發后分析：利用示波器的自動測量功能（如頻率、占空比）或波形數學運算（加減、FFT），快速提取信號關鍵參數。

掌握TBS1052示波器的觸發模式及參數設置，是高效進行信號分析的基礎。通過合理配置觸發條件，用戶不僅能穩定顯示復雜波形，更能深入挖掘信號特征，為電路設計、故障排查提供可靠數據支撐。
