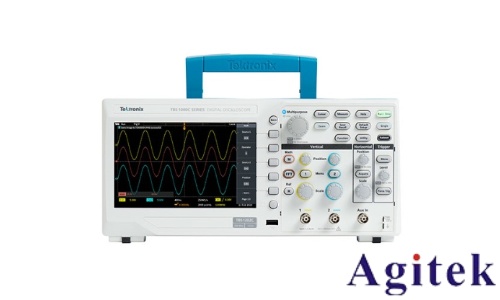

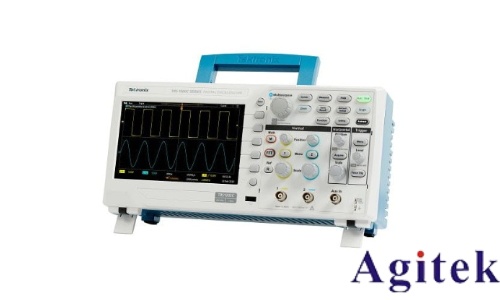

泰克示波器TBS1102C觸發功能設置指南

示波器的觸發功能是穩定顯示波形的核心，泰克TBS1102C作為一款經濟實用的雙通道數字示波器，其觸發系統提供了豐富的調節選項。本文將結合操作實例，詳細解析TBS1102C的觸發設置方法，幫助用戶快速掌握關鍵參數配置。

一、觸發功能的基礎原理

觸發機制通過識別信號中滿足預設條件的點（如電壓閾值、邊沿類型）來同步波形采集，避免信號在屏幕上隨機滾動。正確設置觸發源、電平、邊沿等參數，可確保波形穩定顯示，便于精確測量。

二、觸發設置核心步驟

1. 觸發源選擇

單通道測量時，觸發源必須與被測信號通道一致（如CH1觸發對應CH1信號）。

雙通道測試同頻信號時，優先選擇幅度穩定、噪聲較低的通道作為觸發源。

分析復雜混合信號時，可使用外部觸發輸入（EXT）或特殊觸發模式（如視頻觸發）。

2. 觸發電平調整

通過“TRIG LEVEL”旋鈕設定觸發閾值電壓，使觸發線位于信號波形中部（推薦50%位置）。

若信號存在直流偏移，可配合垂直偏移調節，確保觸發線穿越有效信號區域。

高頻信號需降低觸發電平靈敏度，避免因噪聲觸發導致波形抖動。

3. 觸發邊沿與斜率選擇

邊沿類型：默認選擇“Edge”（上升沿/下降沿），適用于周期性信號；

斜率方向：根據信號特征選擇正斜率（上升）或負斜率（下降）；

觸發模式：

    Auto（自動）：無信號時顯示空白，有信號時自動觸發；

    Normal（常態）：需手動調節電平至信號范圍內；

    Single（單次）：捕獲單次觸發后的波形并凍結顯示。

4. 觸發耦合與延遲設置

AC/DC耦合：

    AC耦合濾除直流分量，適合觀察疊加在直流上的交流信號；

    DC耦合保留信號全部成分，適用于低頻或含直流偏置的信號。

觸發延遲：通過“DELAY”功能可提前或滯后觸發點，便于分析信號的前沿或后沿事件。

三、實戰案例解析

1. 測量電源紋波

設置觸發源為CH1，耦合模式DC，電平50%；

啟用20次平均降噪，選擇Blackman窗抑制頻譜泄漏；

調整時基至50μs/div，觀察50Hz/60Hz工頻紋波峰值。

2. 調試方波信號畸變

觸發源選CH2，邊沿設為下降沿，電平調至波形轉折處；

開啟“Holdoff（抑制）”功能，避免重復觸發導致波形重疊；

通過光標測量上升時間與過沖幅度，定位信號完整性問題。

四、注意事項與技巧

1. 觸發不穩定的排查

檢查探頭接地是否正確，避免地線過長引入干擾；

確認觸發源與輸入通道匹配，禁用未使用的通道觸發；

高阻抗信號（如探頭×10檔）需降低觸發電平靈敏度。

2. 快速設置優化

使用“AUTOSET”一鍵優化垂直、水平及觸發參數；

通過“Save/Recall”存儲常用觸發配置，提升調試效率；

結合示波器的頻譜分析功能（FFT），驗證觸發設置對頻域測量的影響。

TBS1102C的觸發系統通過靈活的參數組合，可適應從簡單正弦波到復雜調制信號的測量需求。掌握觸發源、電平、邊沿及耦合模式的協同調節，不僅能提升波形捕獲的穩定性，還能為信號特征分析提供可靠基礎。定期校準觸發閾值與探頭補償，可進一步確保測量精度，滿足電子設計與維修場景的多樣化需求。
