優秀的六合一綜合示波器，可以全面量身定制，可以全面升級

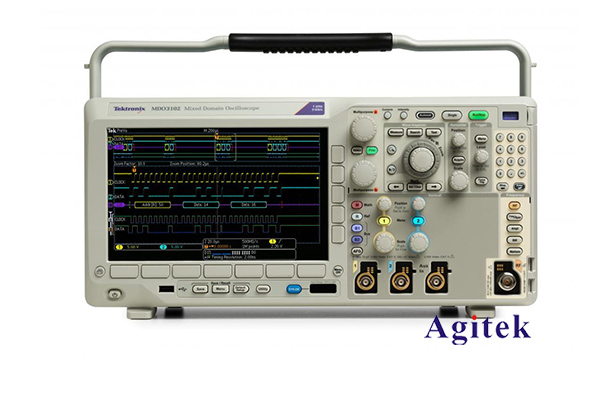

當今集成設計需要集成度與之相當?shù)氖静ㄆ?，?MDO3000 混合域示波器 (MDO) 系列。這是一種 6 合 1 泰克示波器之集大成者，集成了一臺頻譜分析儀、一臺任意函數發生器、一臺邏輯分析儀、一臺協議分析儀和一臺數字電壓表/計數器。MDO3000 系列可以全面定制及全面升級，您可以現在或在以后需要時增加儀器和性能。

主要性能指標

1.示波器

分為 2 條模擬通道和 4 條模擬通道兩種型號

1 GHz、500 MHz、350 MHz、200 MHz 和 100 MHz 帶寬型號

帶寬可升級（最高達 1 GHz）

最高達 5 GS/s 采樣率

所有通道上 10 M 記錄長度

>280,000 wfm/s 的最大波形捕獲速率

標配無源電壓探頭，3.9 pF 電容負載，1 GHz 、500 MHz 或 250 MHz 模擬帶寬

2.頻譜分析儀

• 標配：9 kHz - 示波器帶寬

• 選配：9 kHz - 3 GHz

• 頻率范圍

• 超高捕獲帶寬，最高 3 GHz

3.任意函數發生器（選配）

• 13 種預先定義的波形類型

• 50 MHz 波形生成功能

• 128 k 任意波形發生器記錄長度

• 250 MS/s 任意波形發生器采樣率

4.邏輯分析儀（選配）

• 16 條數字通道

• 所有通道上 10 M 記錄長度

• 121.2 ps 定時分辨率

5.協議分析儀（選配）

• 支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC-429 和音頻標準等串行總線

數字電壓表/頻率計數器（產品注冊后免費提供）

• 4 位 AC RMS、DC 和 AC+DC RMS 電壓測量

• 5 位頻率測量

典型應用

• 嵌入式設計

  通過六合一MDO3000，同時支持各種常用的串行總線，可以在混合信號嵌入式系統上執行系統級調試，迅速發現和解決問題，包括常用的串行總線技術。

• 功率設計

  使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。

• 教育

  管理工作臺上的多臺儀器可能會非常麻煩。MDO3000在一臺小型(5.8英寸, 147.4 mm深)儀器中集成了六臺儀器，不需要管理多臺儀器。體積小、集成度高，可以幫助您講授各種電子原理，用來執行更加完善的實驗。全面升級能力可以在需求變化時或在預算允許時再增加功能。

• 制造測試和調試

  規格和空間限制可能會給車間帶來巨大影響。獨特的六合一MDO3000在一臺儀器中集成了多臺儀器，最大限度地減少了占用的機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。

• 安裝和維護服務

  在需要的時間和地點獲得適當?shù)膬x器至關重要。MDO3000在一臺輕便(9.2磅, 4.2千克)的便攜式儀器中同時融合了六臺儀器 – 在空間有限及需要靈活性時提供了理想選擇。
