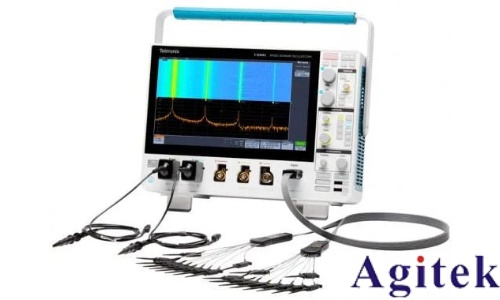

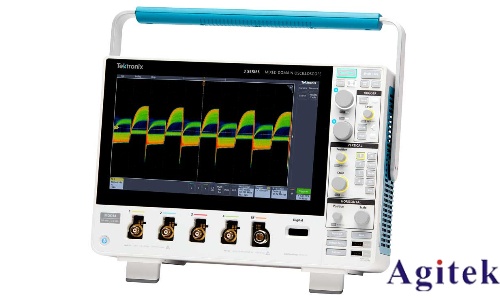

泰克MDO3024示波器FFT功能設置與使用指南

作為電子工程師的必備工具，泰克MDO3024示波器憑借其強大的頻譜分析能力，在信號頻率分量測量中發揮著關鍵作用。本文將系統介紹該示波器的FFT（快速傅里葉變換）功能設置步驟、核心參數配置及實戰應用技巧，幫助用戶高效完成頻譜分析任務。

一、準備工作與基礎設置

1. 硬件連接與校準

  確保示波器通過BNC接口或?qū)Ｓ锰筋^正確連接信號源，避免接地回路干擾。

  使用示波器自帶的“Self-Cal”功能進行系統校準，確保測量精度。

  通過“Default Setup”按鈕恢復出廠設置，避免誤操作影響后續配置。

2. 觸發條件設置

  進入“Trigger”菜單，選擇“Edge Trigger”模式并設置觸發源（如CH1）、觸發電平（建議設為信號峰值的50%）。

  啟用“Auto Trigger”模式以確保示波器穩定捕獲信號。

二、FFT功能核心參數配置

1. 啟用FFT分析

  按下示波器面板上的“FFT”按鈕，主界面將切換至頻譜顯示模式。

  通過“Window”菜單選擇合適的窗口函數：

        矩形窗口（Rectangular）：適用于瞬態信號分析，但存在頻譜泄漏風險。

        漢寧窗口（Hanning）：平滑邊緣減少泄漏，適合周期性信號。

        平頂窗口（Flat Top）：提升頻率分辨率，但犧牲幅度精度。

2. 采樣率與記錄長度優化

  根據奈奎斯特采樣定理，設置采樣率至少為信號最高頻率的2倍（例如，分析10MHz信號時，選擇20MS/s采樣率）。

  通過“Record Length”選項增加記錄點數（最高可達1M點），提升頻率分辨率（Δf = 采樣率 / 記錄長度）。

  若信號頻率未知，啟用“Auto Scale”功能自動適配參數。

3. 平均次數與噪聲抑制

  在“Average”菜單中設置平均次數（1~256），降低隨機噪聲干擾。

  對于穩定信號，建議選擇較低平均次數（如16次）以縮短測量時間；對于微弱信號，可提高至128次增強信噪比。

4. 頻譜顯示參數調整

  通過“Vertical Scale”調節頻譜幅度單位（dBm、dBV等）。

  使用“Cursor”功能精確測量峰值頻率、幅度及諧波分量。

  激活“Marker”追蹤最大峰值，輔助快速定位特征頻率。

三、實戰應用場景解析

1. 電源紋波分析

  使用差分探頭接入開關電源輸出，設置FFT窗口為漢寧窗以減少泄漏。

  觀察20kHz~1MHz頻段內的頻譜分布，識別開關頻率及其諧波分量。

2. 音頻信號失真測試

  輸入1kHz正弦波，逐步增大幅度直至出現削波。

  通過FFT分析2~5次諧波含量，計算總諧波失真（THD）。

3. EMI預兼容測試

  配置示波器帶寬至全頻段（如9kHz~3GHz），啟用峰值檢測模式。

  掃描頻譜尋找異常尖峰，結合“Span”縮放定位干擾源頻率。

四、關鍵注意事項

抗混疊濾波：分析高頻信號時，務必在探頭端接入抗混疊濾波器（如20MHz低通）。

探頭負載影響：有源探頭可能引入額外噪聲，需進行探頭補償校準。

動態范圍管理：調整“Ref Level”避免信號過載，同時啟用“Log Scale”擴展低頻顯示范圍。

定期校準：建議每6個月使用校準信號源（如泰克AFG3102）進行頻率響應校準。

泰克MDO3024示波器的FFT功能為復雜信號分析提供了直觀的頻域視角。通過合理配置窗口類型、采樣率及平均參數，用戶可精準捕捉信號頻譜特征。在實際工程中，結合時域波形與頻域分析，能夠有效定位故障根源，優化系統設計。掌握本文所述配置技巧，將顯著提升工程師的測試效率與診斷能力。
