泰克MDO3024混合域示波器使用說明書

一、產品簡介

泰克MDO3024混合域示波器是一款功能強大的測試儀器，集合了示波器、頻譜分析儀、邏輯分析儀和協議分析儀等多種功能于一體。該示波器具備高精度、高帶寬和多通道的特點，適用于電子產品開發、生產、維修以及教育等領域。

二、外觀與連接

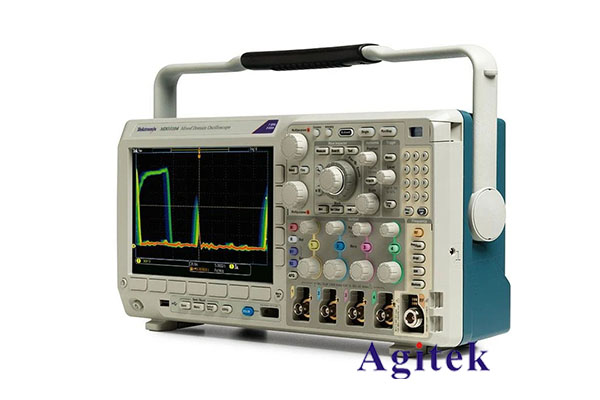

泰克MDO3024混合域示波器外觀簡潔大方，操作便捷。在正面板上，您可以看到寬大的觸摸屏顯示器，用于直觀顯示波形和結果。示波器的背面提供了多個接口，包括USB、LAN、HDMI等，方便用戶進行數據傳輸和連接其他設備。

三、功能與操作

1. 示波器功能

   泰克MDO3024混合域示波器支持高達200 MHz的帶寬，具備4通道采樣能力。您可以通過菜單欄進行波形的選擇、測量的設置和觸發的調整。同時，示波器還支持自動測量、峰值檢測和FFT等功能，滿足您對波形分析的需求。

2. 頻譜分析儀功能

   該示波器內置頻譜分析儀，可頻率范圍廣泛，最高可達到9 kHz至200 MHz。您可以通過頻譜分析儀模式實時監測電磁信號的頻譜分布，以幫助您分析和解決信號干擾問題。

3. 邏輯分析儀功能

   泰克MDO3024混合域示波器還具備邏輯分析儀功能，可實時監測和分析數字信號。您可以將數字信號連接到邏輯分析儀接口，并通過軟件界面觀察信號的狀態和波形，以便進行邏輯分析和故障排查。

4. 協議分析儀功能

   該示波器還內置了協議分析儀功能，支持多種常見的通信協議，如CAN、I2C、SPI等。您可以在軟件界面中選擇相應的協議，并進行數據包的捕獲、解碼和分析，有助于您對通信系統進行調試和優化。

四、附加功能

除了以上功能外，泰克MDO3024混合域示波器還提供了一些附加功能，如波形存儲、數據導出、報告生成和遠程控制等。您可以根據實際需求，靈活使用這些功能，以提高測試效率和工作效果。

五、注意事項

在使用泰克MDO3024混合域示波器時，請務必注意以下事項：

1. 請在干燥、通風的環境中使用示波器，并避免陽光直射和高溫環境。

2. 在連接電源和信號時，請確保正確接地，以避免電流沖擊和信號干擾。

3. 使用示波器前，請閱讀使用說明書并按照要求進行操作，以免造成不必要的損壞或安全隱患。

六、維護與售后服務

西安安泰測試設備有限公司提供全面的售后服務與技術支持。如果您在使用泰克示波器過程中遇到任何問題，可以聯系我們的客服中心或登錄官方網站www.nfrol.com了解更多信息。

泰克MDO3024混合域示波器是一款功能強大、易于操作的測試儀器，具備示波器、頻譜分析儀、邏輯分析儀和協議分析儀等多種功能。通過本說明書，您可以了解到該示波器的外觀、連接、功能、操作以及注意事項等方面的信息。希望您能充分利用該示波器的功能，為您的工作和學習提供便利和支持。
