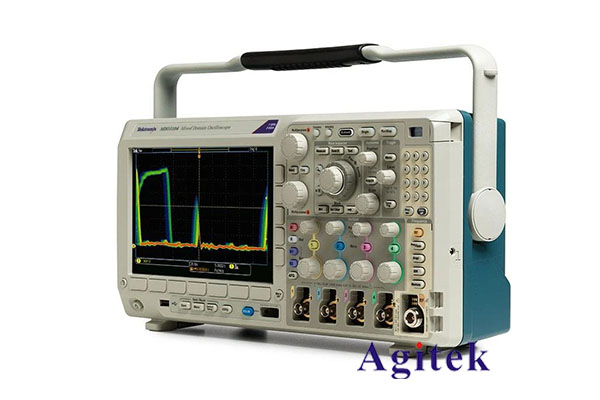

泰克示波器MDO3024按鍵詳解

泰克示波器MDO3024是一款功能強大的示波器，具有多種測量和分析功能。為了正確操作和充分利用MDO3024的所有功能，了解示波器的按鍵和控制面板是非常重要的。本文將詳細介紹泰克示波器MDO3024的按鍵和控制面板，幫助讀者更好地理解和使用該示波器。

一、主要按鍵介紹

POWER按鍵：用于打開和關閉示波器電源。

TRIGGER按鍵：用于設置觸發模式和觸發參數。

VERTICAL按鍵：用于設置和調整垂直通道的參數，如增益、偏移、尺度等。

4 HORIZONTAL按鍵：用于設置和調整水平通道的參數，如時間尺度、位置、滾動等。

ACQUIRE按鍵：用于設置和調整示波器的采樣率、存儲深度、采樣模式等。

DISPLAY按鍵：用于設置和調整示波器的顯示參數，如亮度、對比度、背光等。

MATH按鍵：用于進行數學運算和數據處理，如加法、減法、乘法、除法、FFT等。

MEASURE按鍵：用于進行測量和分析，如幅度、頻率、相位、占空比、峰-峰值等。

AUTOSET按鍵：用于示波器的自動設置，可以根據輸入信號自動調整觸發、垂直、水平等參數。

SAVE/RECALL按鍵：用于保存和調用示波器的設置和波形數據。

MENU按鍵：用于進入示波器的菜單界面，可以進行更多高級設置和功能操作。

二、控制面板介紹

泰克示波器MDO3024的控制面板包括以下主要部分：

屏幕：用于顯示信號的波形和測量結果。可以通過觸摸屏進行操作和設置。

通道控制：用于選擇和設置示波器的通道參數，包括垂直增益、偏移、開關等。

觸發控制：用于設置示波器的觸發模式、觸發源、觸發電平等。

水平控制：用于設置示波器的時間尺度、位置、滾動等。

按鍵和旋鈕：用于進行各種設置和操作，包括上述主要按鍵和其他輔助按鍵。

連接接口：用于連接示波器和其他設備，包括USB接口、LAN接口、觸發輸入接口、外部電源接口等。

三、使用MDO3024的注意事項

在使用MDO3024示波器時，需要注意以下幾點：

確保示波器的電源連接正確，并按下POWER按鍵打開示波器電源。

了解各個按鍵的功能和用途，根據需要進行相應的設置和操作。

根據觀測信號的特點，選擇適當?shù)挠|發模式、觸發源和觸發參數。

通過垂直和水平控制，調整示波器的通道參數，以確保信號在屏幕上完整顯示。

使用菜單界面進行更多高級設置和功能操作，例如存儲和調用設置、進行數學運算和數據處理、進行測量和分析等。

根據需要，可以使用示波器的自動設置功能（AUTOSET按鍵）和測量功能（MEASURE按鍵），以簡化操作和獲得更準確的結果。

在進行測量和分析時，注意選擇適當?shù)臏y(cè)量參數和參考值，以確保測量結果的準確性。

了解并熟悉泰克示波器MDO3024的按鍵和控制面板是正確操作和充分利用示波器功能的關鍵。通過了解每個按鍵的功能和用途，根據實際需要進行相應的設置和操作，可以更好地使用該示波器進行信號觀測和分析。在使用示波器時，需要注意選擇適當?shù)挠|發模式、觸發源和觸發參數，調整垂直和水平通道的參數，使用菜單界面進行高級設置和功能操作，并注意選擇適當?shù)臏y(cè)量參數和參考值，以獲得準確的結果。
