Tektronix泰克MDO3024示波器如何調波形大??？

在現代電子測試和調試中，示波器是必不可少的工具之一。Tektronix的MDO3024示波器憑借其優越的性能和多功能性受到廣大電子工程師的青睞。本文將詳細介紹如何在Tektronix MDO3024示波器上調整波形大小，使測量與觀察更加精確。

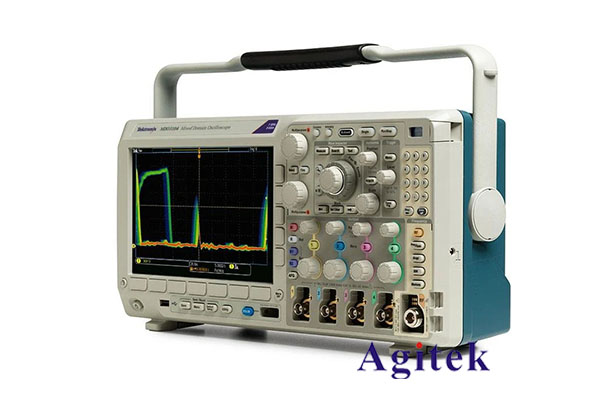

Tektronix MDO3024是一款具有多種功能的數字存儲示波器，集成了示波器、頻譜分析儀和邏輯分析儀等多種儀器的特性。其波形顯示較為清晰，支持高達200MHz的帶寬，適合各種電子信號的分析與調試。

 調整波形大小的必要性

在使用示波器時，適當調整波形大小能夠提升信號的可視化效果，使信號特征更加明顯。特別是在調試復雜電路或信號源時，清晰的波形能夠幫助工程師快速識別問題所在。

 操作步驟

 1. 開機與基本設置

首先，確保MDO3024示波器已連接電源且正常啟動。通過前面板的按鈕選擇合適的頻道，并連接待測信號。確保示波器的通道設置正確，包括垂直靈敏度和耦合方式。一般情況下，初始設置可以選擇“DC”耦合，以便觀察到完整的信號波形。

 2. 調整垂直靈敏度

在MDO3024示波器上，垂直靈敏度是調整波形大小的第一個關鍵因素。通過以下步驟進行調整：

- 使用“Vertical”按鈕進入垂直控制菜單。

- 選擇待調整的通道（如CH1或CH2）。

- 使用旋鈕或者按鍵來調整垂直靈敏度，數值通常以“V/div”表示。增加此值可以使波形在屏幕上顯示得更大，減少則會使波形縮小。

建議在觀察波形的同時逐步調整，直到獲得清晰、易于分析的波形。

 3. 調整水平時間基準

除了垂直靈敏度，水平時間基準（Time/Div）也會影響波形的顯示效果。合理的時間基準能夠幫助更好地觀察波形的細節：

- 使用“Horizontal”按鈕進入水平控制菜單。

- 選擇調整時間基準的通道。

- 通過旋鈕調整時間值，通常以“ms/div”表示。

- 合理調整時間基準，可以確保波形在屏幕上不會過于擁擠，同時也不會因?yàn)闀r(shí)間縮短而導致信號細節丟失。

 4. 使用游標測量

對于更精確的波形大小調整，MDO3024示波器提供了游標測量功能。通過游標可以直接讀取波形的幅度及時間參數，幫助用戶更好地理解信號特性：

- 按下“Cursor”按鈕激活游標測量。

- 根據需要選擇“Voltage”或“Time”游標模式。

- 使用游標進行測量，觀察波形的幅度、周期等參數。

 5. 保存與讀取波形

在調整完波形后，可以通過示波器的存儲功能保存當前波形：

- 按下“Save/Recall”按鈕，根據提示選擇保存方式，一般可以選擇USB存儲或內部存儲。

- 后續，用戶可以方便地讀取已保存的波形，以便進行更深入的分析。

 注意事項

- 避免過載： 在調整垂直靈敏度時，應避免將信號設置得過大，以防止示波器通道過載，導致波形失真。

- 定期校準： 確保示波器定期校準，以獲得準確的測量結果。

- 參考用戶手冊： 對于具體操作，可以參考MDO3024的用戶手冊，以獲取更詳細的指導。

通過調整Tektronix MDO3024示波器的波形大小，用戶能夠更清晰地觀察和分析電信號。掌握這些操作技巧后，您將能夠更有效地進行電子設備的測試與調試。在實際使用中，通過不斷實踐，您也會越來越熟悉這一流程，從而提升工作效率。希望本文對您使用MDO3024示波器有所幫助！
