普源RSA5000系列頻譜分析儀
品牌：普源精電/RIGOL

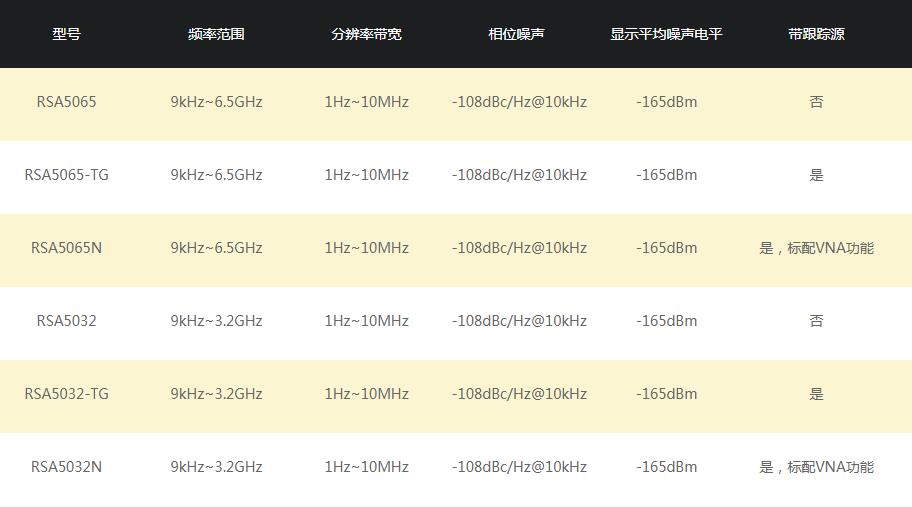

型號：RSA5065/RSA5065-TG/RSA5065N/RSA5032/RSA5032-TG/RSA5032N
品牌：普源精電/RIGOL
RSA5000實時頻譜分析儀，配備實時分析（RTSA）、掃頻分析（GPSA）功能及矢量網絡分析模式（VNA，僅限N型號），可選矢量信號分析應用軟件（VSA）及EMI測量應用軟件（EMI），擁有優異的性能及指標。其頻率范圍9kHz至3.2GHz/6.5GHz，并提供帶有跟蹤源“-TG”型號，可廣泛的應用于企業研發、工廠生產、教育教學等諸多領域。

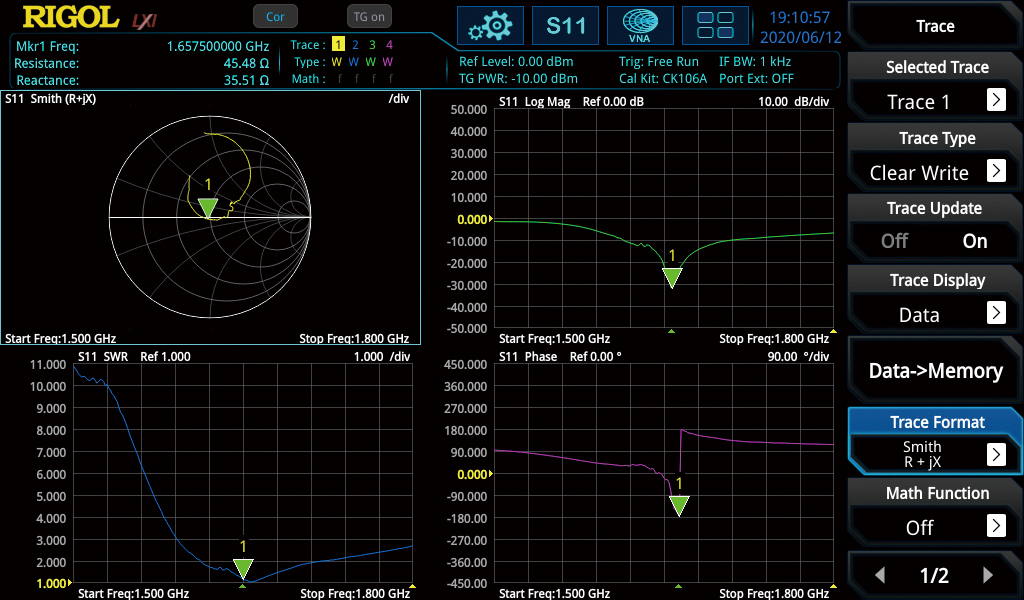

1、內置VNA矢量網絡分析模式(N型號)VNA模式可以實現對元器件、電路網絡的S11、S21以及故障點定位的測量，通過史密斯圓圖、極坐標等多種顯示更精確地表征被測件的網絡特性。
2、通過UltraReal技術發現瞬態的異常信號RSA5000運用UltraReal技術，提供高達40MHz的實時帶寬。在實時帶寬范圍內，可以保證超過7.45us持續時間的瞬態信號可被100%捕獲并準確測量。

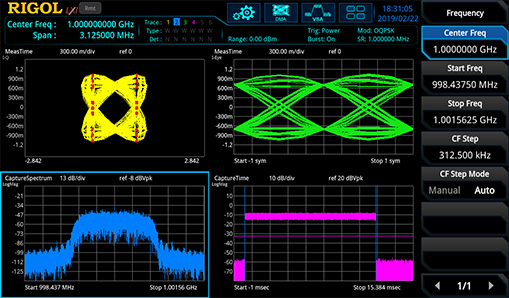

3、通過矢量分析功能發現設計中的問題矢量信號分析功能VSA支持多種數字調制格式，如QAM，PSK，MSK、ASK、FSK等。通過該功能進行快速地解調，展示其星座圖，眼圖(基帶信號)，頻譜圖，解調數據等多維數據，從而發現設計中存在的問題。

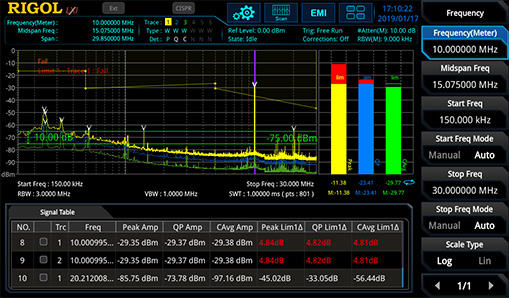

4、通過內置EMI測試軟件完成傳導/輻射的預測試RSA5000內置EMI預測試應用軟件，結合符合CISPR標準的濾波器，對產品進行傳導及輻射的預測試，從而發現其傳導/輻射騷擾源并改善，加速產品上市。

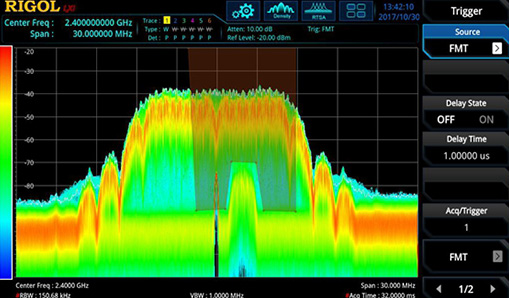

5、通過FMT模板進行信號觸發及監測FMT頻率模板觸發是實時頻譜分析儀才獨有的觸發模式。您可以快速構建模板，并對符合模板規則的信號進行準確的定位及觸發，從而發現監測范圍內偶發的異常信號。

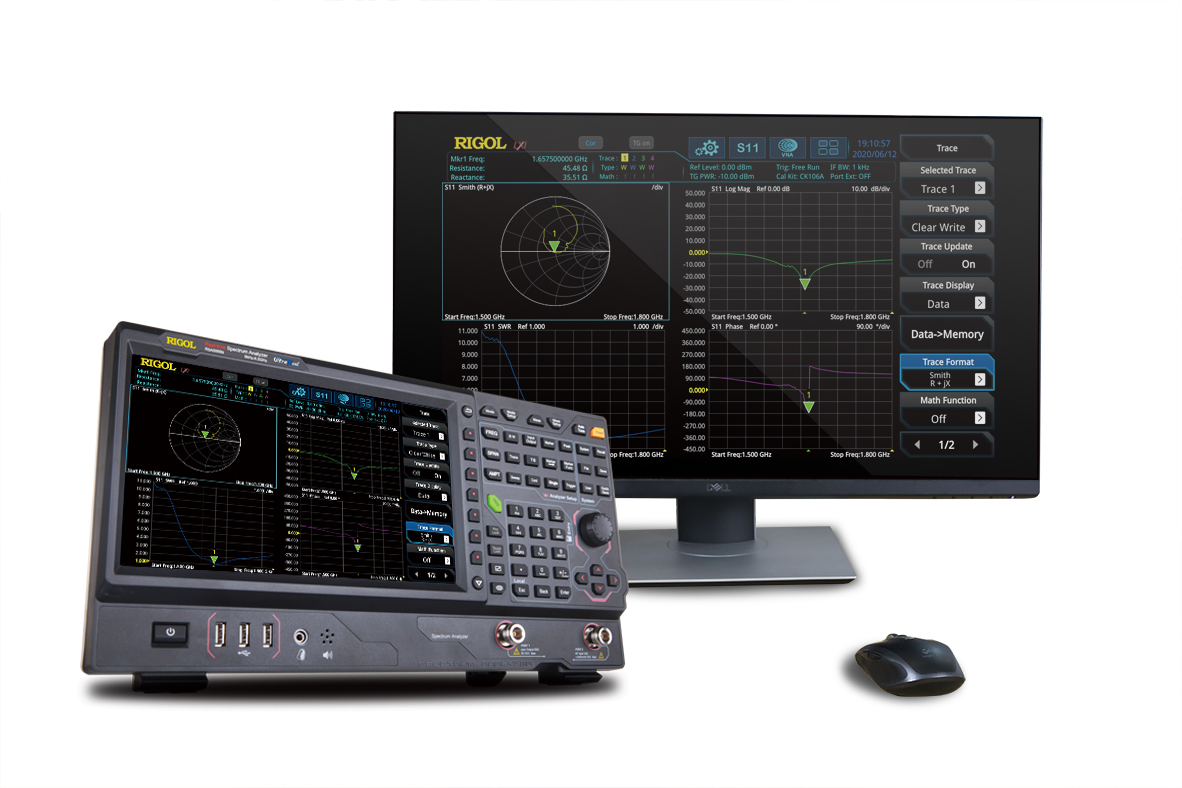

6、提供多種接口，增強儀器設備的連通性支持通過HDMI接口，將設備顯示內容投放到更大的顯示器中;提供 Web Control功能，讓用戶可以通過訪問設備IP地址，直接對設備進行操控，提升對有遠程操控的使用體驗。

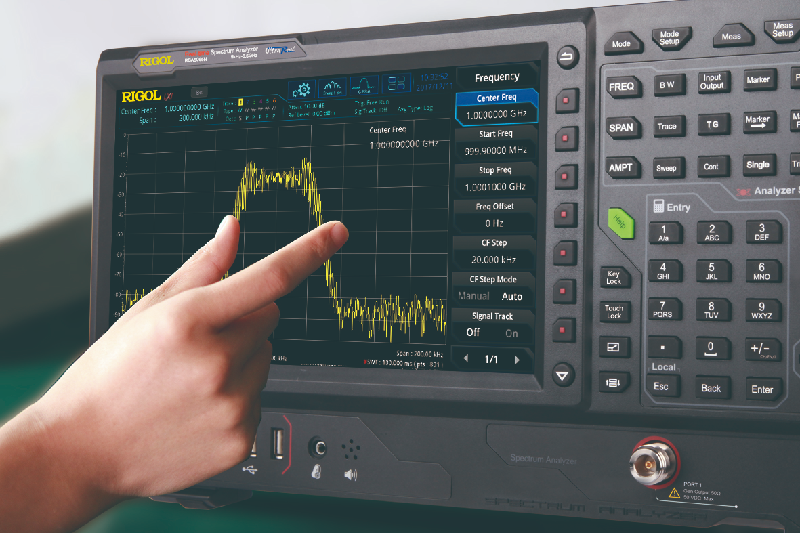

7、使用多點觸控屏快速完成操作您可以使用RSA5000提供10.1英寸多點觸控電容屏進行快速的設置，并支持對波形進行拖動、展開、縮放等多種手勢操作，提供人性化交互體驗。

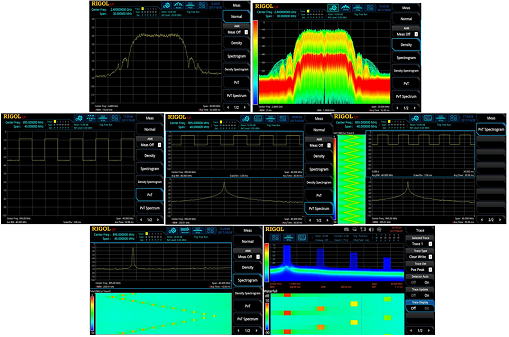

8、七種實時顯示模式使用RSA5000的7種實時信號顯示模式可以更輕松地捕獲，隔離和分析射頻信號和系統。功率與時間的關系以及頻譜圖顯示了信號如何隨擷取時間或連續擷取時間的變化而變化。結合這些呈現方式并在不同模式下使用標記和觸發器，使RSA5000成為實時射頻分析和調試的靈活工具。

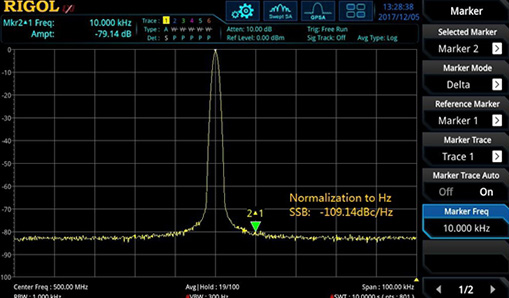

9、出色的相位噪聲指標優秀的掃頻性能指標，相位噪聲低至-108dBc/Hz。
