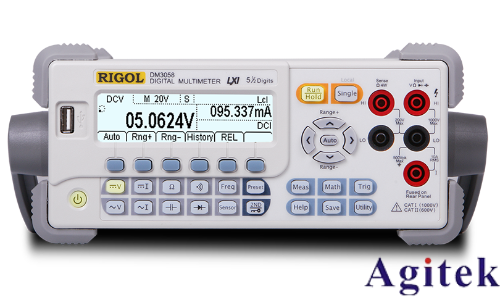

普源數字萬用表DM3058抗干擾技術解析與實踐指南

在現代電磁環境中，精密測量儀器面臨著日益復雜的干擾挑戰。普源DM3058作為高性能數字萬用表，其抗干擾設計融合了硬件防護與智能算法，為用戶提供了可靠的測量保障。本文從環境優化、硬件配置、參數設置及維護校準四個維度，系統闡述其抗干擾方法，助力用戶在不同場景下實現精準測量。

一、環境優化：構建低干擾測試空間

1. 電磁屏蔽與接地

將萬用表置于金屬屏蔽箱內或使用自帶屏蔽外殼，有效抑制外界電磁輻射（EMI）。

確保設備外殼與大地可靠連接，消除靜電積累，提升共模抑制比（CMRR）。

2. 溫濕度控制

工作溫度維持15℃~35℃，濕度≤80%RH，避免因元件熱漂移或絕緣下降引入誤差。

高溫環境可選用強制散熱附件，低溫場景預熱30分鐘后再進行精密測量。

3. 電源凈化

優先使用線性電源供電，減少開關電源高頻紋波干擾。

若使用電池，定期更換優質鋰電，防止因電壓下降導致ADC量化誤差。

二、硬件配置：降低信號鏈路干擾

1. 測試線優化

采用原裝屏蔽測試線，避免導線過長（≤2m）或纏繞產生的寄生電感。

高壓測量選用差分輸入模式或四線制技術，消除線阻與接觸電勢影響。

2. 耦合方式選擇

測量含直流分量的信號選用直流耦合（DC），配合低通濾波抑制工頻干擾。

交流信號優先使用交流耦合（AC），濾除低頻干擾，但需注意信號直流分量丟失風險。

3. 帶寬智能管理

根據信號頻率調整硬件帶寬（如20Hz/50Hz截止），抑制無用頻段噪聲。

示波器模式下啟用波形平均功能，通過多次采樣平滑隨機干擾。

三、參數設置：算法級抗干擾策略

1. 濾波模式動態適配

高頻噪聲場景啟用數字低通濾波（LPF），例如測量開關電源紋波時選擇20Hz截止頻率。

慢變信號關閉濾波，提升響應速度，避免相位延遲導致的測量滯后。

2. 采樣與分辨率平衡

快速信號（如脈沖電壓）降低分辨率（5位半）提升采樣率（≥10kS/s）。

靜態精密測量啟用最高分辨率（6位半），結合多次平均降低隨機誤差。

3. 自動量程與補償

啟用自動量程切換功能，避免手動切換引入量程切換誤差。

開啟溫度補償模塊，輸入實時環境溫度，修正傳感器溫漂系數。

四、維護校準：長期穩定性保障

1. 定期校準與自檢

每6個月使用標準源校準電壓、電流基準，更新內部誤差修正系數。

每次開機運行自檢程序，確認ADC、放大器等模塊狀態正常。

2. 探頭與附件管理

定期清潔測試探頭觸點，防止氧化層增大接觸電阻。

高壓探頭需單獨校準衰減比，確保測量精度與儀器匹配。

3. 數據追溯與驗證

利用USB/LAN接口導出測量數據，通過SCPI命令實現自動化測試系統比對。

異常數據結合示波器波形回放功能，分析干擾來源及時域特征。

普源DM3058的抗干擾能力不僅依賴于硬件的屏蔽與濾波設計，更通過智能算法與規范操作形成了系統性防護體系。用戶需根據實際場景靈活配置參數，結合定期校準與科學接線，方能在強電磁環境中發揮其7位半分辨率的極致性能。掌握這些方法，將有效提升測量數據的可信度，為科研、工業檢測等領域提供堅實的技術支撐。
