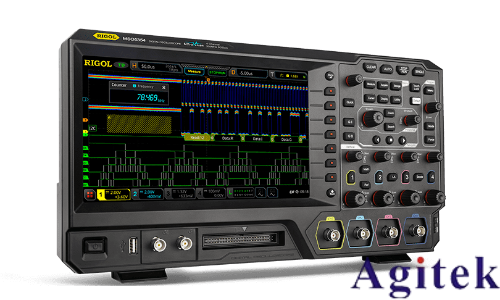

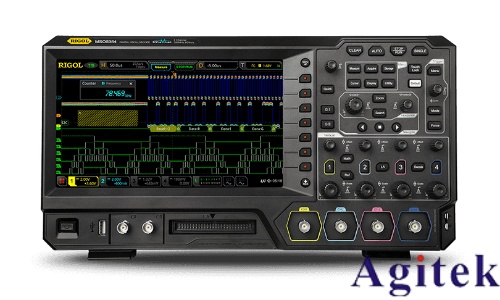

用普源MSO5000系列混合信號示波器高效調試嵌入式系統

嵌入式系統調試中，精準的信號捕獲與分析是解決問題的關鍵。普源MSO5000系列混合信號示波器憑借其高性能參數與多功能集成特性，為工程師提供了高效調試的利器。以下是利用該示波器提升調試效率的實戰技巧。

一、多合一儀器：簡化調試流程

MSO5000集示波器、邏輯分析儀、頻譜分析儀等7種儀器于一體，避免了頻繁切換設備的麻煩。例如，調試涉及I2C、SPI等協議的嵌入式系統時，可直接調用協議分析儀功能，實時解碼通信數據流，快速定位協議錯誤。同時，內置任意波形發生器可模擬各種激勵信號，輔助測試系統響應。

二、高性能參數：精準捕獲異常信號

350MHz帶寬下8GSa/s的實時采樣率與23倍采樣帶寬比，確保高頻信號不失真。針對嵌入式系統中常見的偶發信號問題，高達50萬wfms/s的波形捕獲率可快速捕獲毛刺、瞬態干擾等異常，結合200Mpts超長存儲深度，完整記錄信號變化過程。全內存硬件測量功能更支持在復雜波形中精準提取頻率參數，減少人為計算誤差。

三、分段存儲與波形錄制：聚焦關鍵信息

通過硬件波形錄制功能，用戶可自定義觸發條件，僅捕獲感興趣區域的信號并標記時間戳。例如，在調試長時間運行的系統時，可設置異常事件觸發錄制，事后回放分析故障時刻的波形細節，大幅縮短排查時間。此外，9英寸觸控屏支持手勢操作，快速縮放波形，直觀對比多通道數據。

四、協議解碼與遠程控制：深度分析通信問題

MSO5000支持45種協議解碼，覆蓋UART、I2C、CAN等主流接口。當嵌入式系統與外部設備通信異常時，可一鍵解碼數據包并高亮顯示錯誤幀，結合頻譜分析功能排查頻域干擾。Web Control遠程控制功能更支持團隊協作，工程師通過瀏覽器即可實時調整示波器參數，共享調試結果。

五、實戰技巧：最佳實踐提升效率

1. 觸發條件優化：利用高級觸發（如序列觸發、邏輯觸發）快速定位特定事件。

2. 多通道協同：同步分析模擬信號與數字信號，排查時序沖突。

3. 模板測試：創建自定義波形模板，自動識別信號合規性。

4. 歷史數據對比：調用波形錄制數據，與基準波形疊加分析差異。

通過以上方法，普源MSO5000系列示波器不僅能提升嵌入式系統調試效率，更助力工程師從“被動排查”轉向“主動驗證”，為產品開發提供可靠保障。
