普源DS4000E示波器高級觸發功能使用指南

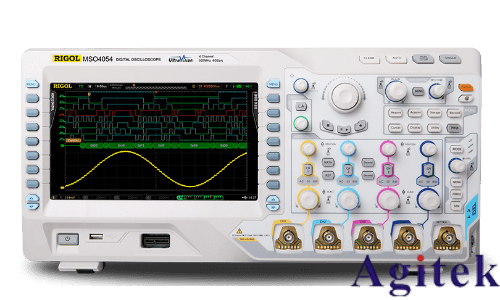

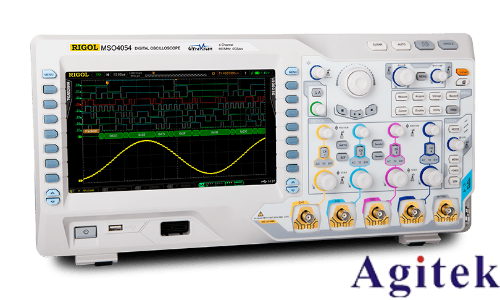

普源DS4000E示波器作為電子測量領域的核心工具，其高級觸發功能為用戶提供了精準信號捕捉與分析的能力。本文將詳細介紹該示波器的脈寬觸發、單次觸發及序列觸發等高級功能的使用方法，幫助用戶高效完成復雜信號的測量與故障診斷。

一、觸發類型選擇與設置

1. 觸發模式切換

在示波器主界面進入“觸發菜單”，選擇“高級觸發”選項。DS4000E支持邊沿觸發、脈寬觸發、斜率觸發、邏輯觸發等多種模式，根據待測信號特性選擇合適的觸發類型。

2. 脈寬觸發參數配置

脈寬范圍：設置觸發信號的最小/最大脈寬閾值（如10ns~1μs），確保僅目標脈沖被捕獲。

觸發極性：選擇正脈寬（脈沖上升沿寬度）或負脈寬（下降沿寬度）。

邊沿觸發條件：配合上升沿/下降沿設置，精確定位觸發點。

觸發電平：調整電平閾值，避免噪聲干擾觸發。

3. 觸發耦合與延遲設置

耦合方式：選擇“直流耦合”分析信號直流分量，或“交流耦合”濾除直流成分。

觸發延遲：設定觸發后的采集延時（如500ns），用于觀察脈沖后的特定信號段。

二、脈寬觸發功能詳解

應用場景：適用于分析數字電路中的窄脈沖（如SPI通信中的特定時鐘信號）、電源紋波中的異常脈沖等。

操作示例：

    1. 將信號接入CH1通道，設置垂直刻度為500mV/div。

    2. 觸發菜單中選擇“脈寬觸發”，設定脈寬范圍20ns~50ns，觸發極性為正。

    3. 調整觸發電平至信號幅度的50%，確保穩定觸發。

    4. 觀察波形窗口，示波器僅捕獲符合脈寬條件的信號，濾除非目標脈沖。

三、單次觸發模式應用

功能優勢：單次觸發模式可捕獲瞬態信號并停止采集，適用于調試間歇性故障。

操作步驟：

    1. 觸發菜單中選擇“單次模式（SINGLE）”。

    2. 設置觸發條件（如邊沿觸發、脈寬觸發）。

    3. 按下“RUN/STOP”鍵啟動單次采集，示波器等待觸發條件滿足后自動捕獲波形并凍結。

注意事項：單次觸發后需手動重新啟動“RUN”以恢復連續采集。

四、序列觸發與復合條件設置

高級邏輯觸發：通過“邏輯與/或”組合多個觸發條件（如CH1脈寬+CH2邊沿）。

觸發序列配置：設定多個觸發事件按順序執行，例如先捕獲脈寬觸發事件，再延遲觸發邊沿分析。

應用場景：復雜時序分析（如FPGA多信號同步調試）、通信協議解碼。

五、故障診斷與優化建議

1. 波形不穩定：檢查觸發源是否與信號通道一致（如CH1信號需選擇CH1觸發源）。

2. 漏觸發：調整觸發電平或脈寬閾值，避免信號幅值波動導致觸發失敗。

3. 高頻信號觸發：使用探頭補償功能并選擇“高頻觸發模式”提升精度。

普源DS4000E的高級觸發功能通過靈活參數配置與邏輯組合，大幅提升了信號分析的精準性與效率。用戶需根據實際需求合理選擇觸發類型，結合示波器的自動校準與波形存儲功能，可快速定位故障點并優化電路設計。建議用戶參考官方手冊進一步探索延遲觸發、模板觸發等擴展功能，以應對更復雜的測量場景。
