4082系列信號/頻譜分析儀

產品綜述

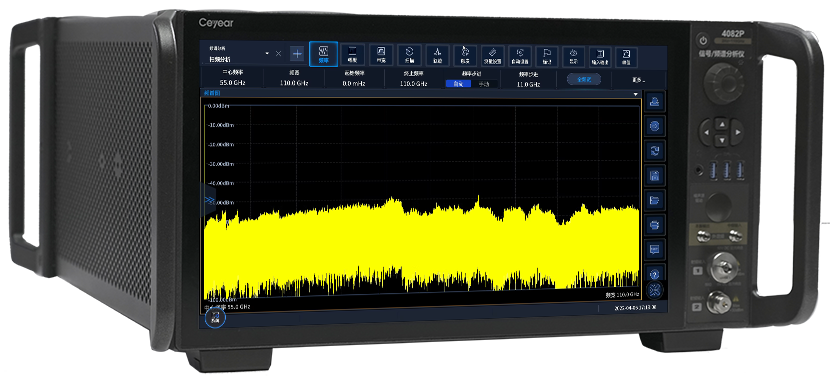

Ceyear 4082系列信號/頻譜分析儀是電科思儀全新旗艦級產品。

它在顯示平均噪聲電平、相位噪聲、互調抑制、動態范圍、幅度精度和測試速度等方面具備極佳的射頻性能。具備強大的頻譜分析、符合標準的功率測量套件、I/Q分析、瞬態分析、脈沖信號分析、實時頻譜分析、模擬調制分析、矢量信號分析等多種測量功能。

良好的擴展能力，可通過多種數字和模擬輸出接口構建測試系統或進行二次開發。高達2GHz的分析帶寬，配合相應的軟件分析選件，滿足您在移動通信、衛星通信、物聯網、航空航天等領域信號及設備測試時的嚴苛需求。

功能特點

卓越的射頻與接收性能

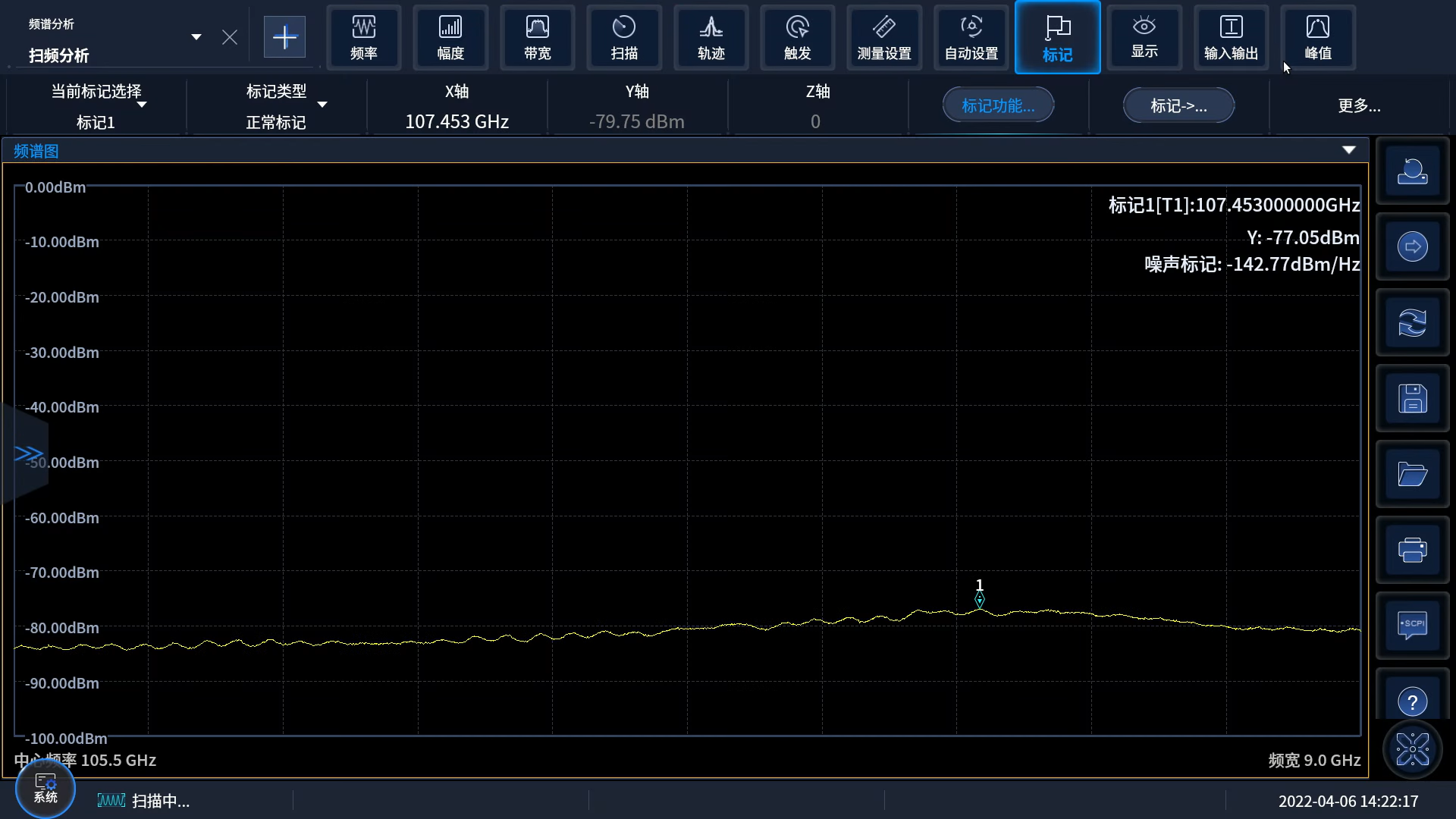

Ceyear 4082系列信號/頻譜分析儀在顯示平均噪聲電平、相位噪聲、互調抑制、動態范圍、幅度精度和測試速度等方面具備極佳的射頻性能。4082頻率測量范圍覆蓋2Hz～110GHz，110GHz全頻段配置預選器，可對鏡像和干擾有效抑制。4082具有極低的顯示平均噪聲電平，1GHz處顯示平均噪聲電平為-154dBm/Hz，配置前置放大器后可達-167dBm/Hz，打開噪聲抵消功能可達-172 dBm/Hz。110GHz處顯示平均噪聲電平可達-140dBm/Hz。4082還具有極佳的相位噪聲性能，在1GHz載波，1kHz頻偏，相位噪聲優于-125dBc/Hz@1kHz，-134dBc/Hz@10kHz，可滿足用戶在通信信號測量中的極限要求。

高達2GHz分析帶寬

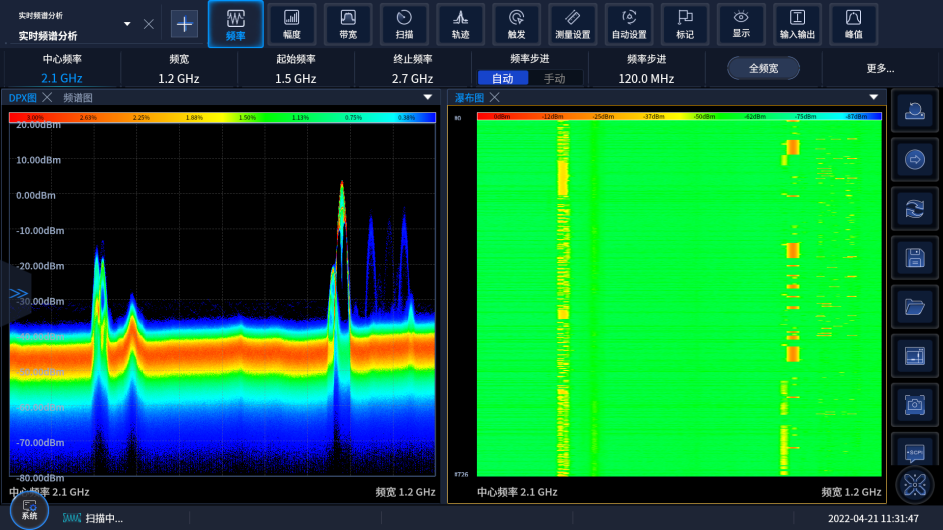

Ceyear 4082系列信號/頻譜分析儀提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz/2GHz共7種帶寬配置選擇，滿足寬帶5G NR、WLAN等不同測試應用場景使用需求;提供100Hz～1.5GHz任意采樣率IQ數據流，采樣率設置分辨率優于0.1Hz，全帶寬頻率響應實時補償，可支持多種速率的信號測量分析;提供1.2GHz帶寬的實時頻譜分析，100%截獲概率(POI)信號最短持續時間優于0.28μs，可用于脈沖信號、毛刺信號、間歇性信號等各種瞬態突發信號的捕獲測量。

全面的頻譜分析能力

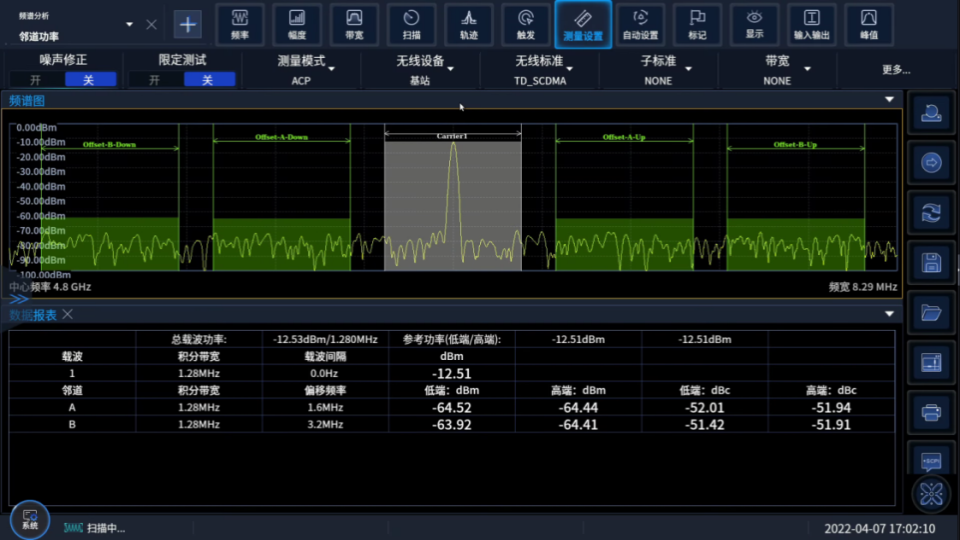

Ceyear 4082系列信號/頻譜分析儀支持掃頻和FFT兩種掃描類型，掃描點數在101～120001之間任意可選，最長掃描時間16000s，零頻寬最短掃描時間1us;支持6條軌跡配置、6種檢波方式、3種平均類型，具有噪聲標記、帶寬功率、功率譜密度等豐富的標記測量功能，并支持軌跡統計、軌跡自動保存和調用等;支持歷史軌跡的瀑布圖顯示，可保存10000幀的瀑布圖軌跡，清晰展現信號頻譜變化規律;具備占用帶寬、鄰/信道功率、功率統計、突發功率、諧波失真、三階交調、雜散發射、頻譜發射模板等一鍵功能，可提供更全面、細致的分析結果。

豐富的無線通信信號分析功能

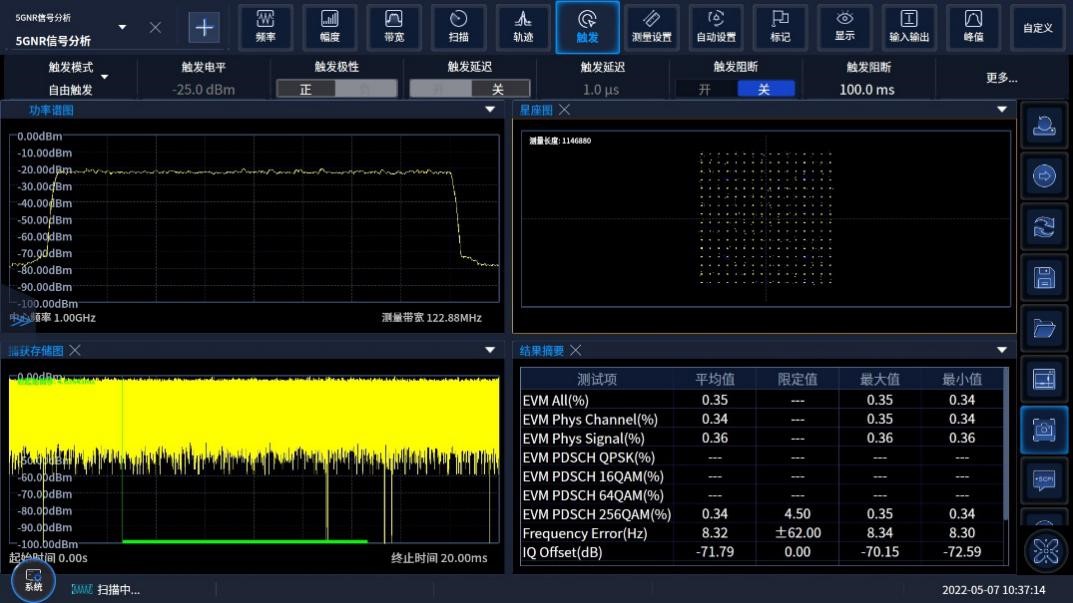

Ceyear 4082系列信號/頻譜分析儀5G NR測量功能可對3GPP Rel 15和Rel 16版本的5G NR上行和下行信號進行帶內解調分析，支持FDD、TDD兩種雙工模式，支持QPSK到256QAM調制格式，支持Test Model和自定義參數設置，支持提供不同信道和信號的誤差矢量幅度(EVM)、頻率誤差和功率等測量結果，具備星座圖、誤差總結表、資源分配等多種顯示圖譜;在帶外測量方面，4082能提供廣泛的標準和限值線一鍵設置能力，高效率執行鄰信道泄漏比(ACLR)、頻譜發射模板(SEM)等測量。搭配Ceyear專用的協議分析軟件，可對LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信號進行帶內調制分析，提供EVM、星座圖、頻率誤差等多種測量結果。

強大的衛星射頻測試功能

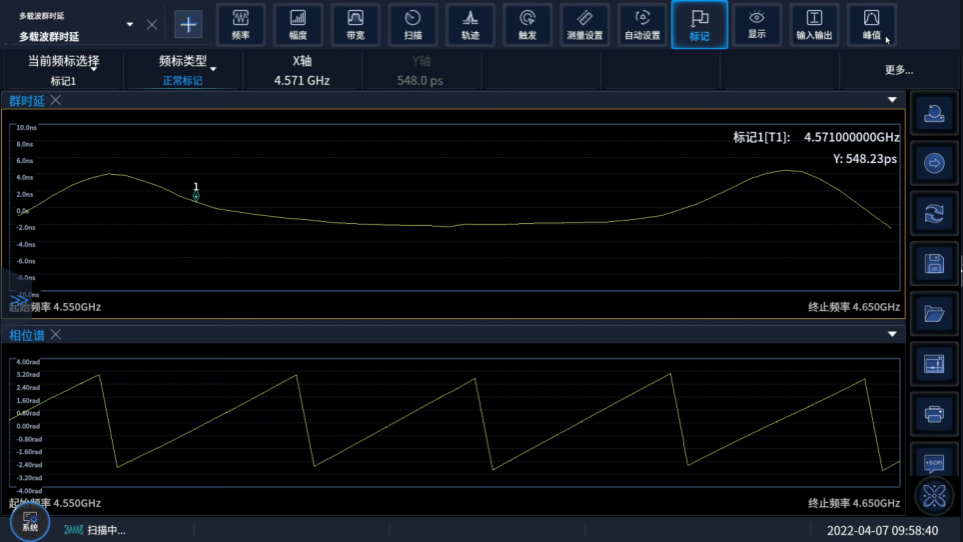

Ceyear 4082 系列信號/頻譜分析儀具備高性能的衛星射頻測試功能，能夠快速測量衛星變頻器、轉發器等組件的絕對群時延和相對群時延，測量被測設備的頻率響應，并顯示幅度、相位、群時延與頻率的關系;可以方便直觀地進行寬帶系統噪聲功率比的測量，從而幫助衡量當多個信道被占用時，閑置信道受影響的程度，可用于衛星有效載荷、系統、組件等研發、生產過程的測試。

超大觸摸屏，操控更便捷

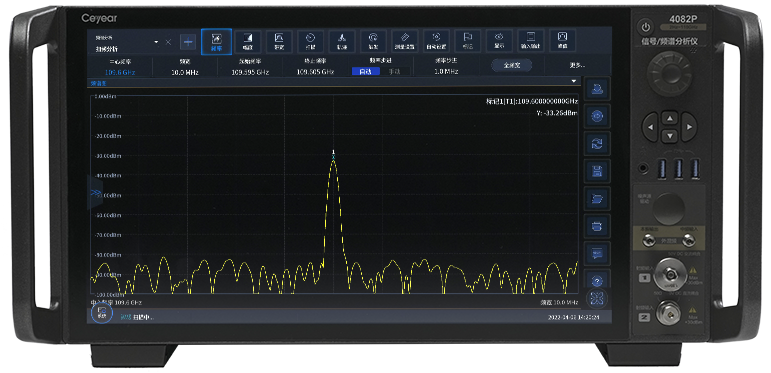

Ceyear 4082系列信號/頻譜分析儀硬件配置全面提升，采用高性能處理器和超大觸摸屏，儀器操作更便捷。4082采用i7處理器，16G內存，運行更流暢，保證長時間測試的高效運行;4082配置15.6英寸超大觸摸屏，多種測量結果一覽無余，支持多點觸控，操作簡潔高效。支持界面區域布局動態調整和自定義菜單。多測量模式并行運行與顯示，模式切換方便靈活。

多種前瞻性接口配置

Ceyear 4082系列信號/頻譜分析儀提供豐富的輸入輸出接口，包括參考頻率輸入輸出、觸發輸入輸出、中頻輸出等，支持AC/DC兩種耦合方式(射頻輸入1);4082前瞻性地配置了USB3.0控制接口，萬兆網接口、2GHz帶寬的IQ數據流接口等，可提供更高帶寬、更快速率、更加穩定的數據傳輸，應對各種數字化轉型挑戰。

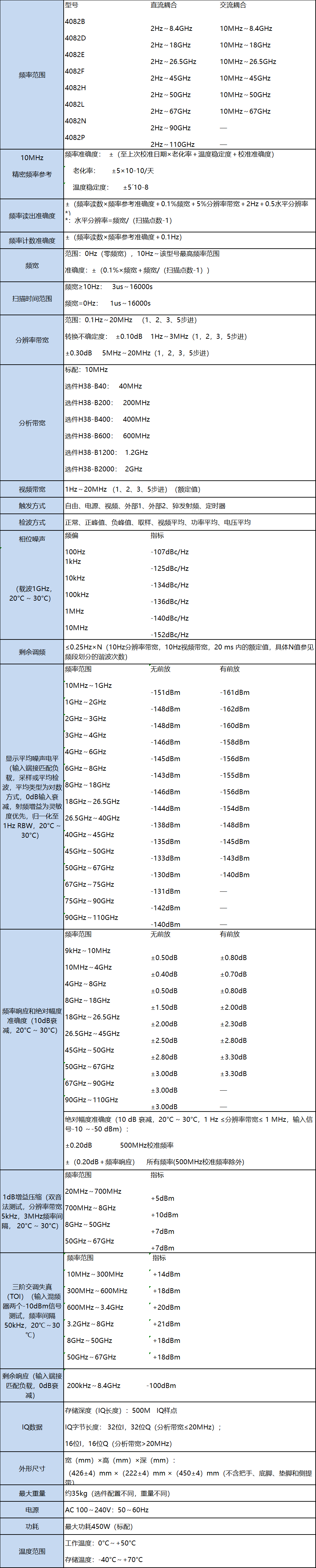

技術指標
