是德頻譜分析儀N8975A噪聲系數測試步驟與常見問題解析

一、噪聲系數測試步驟

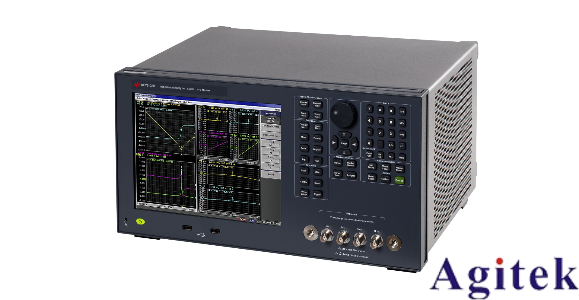

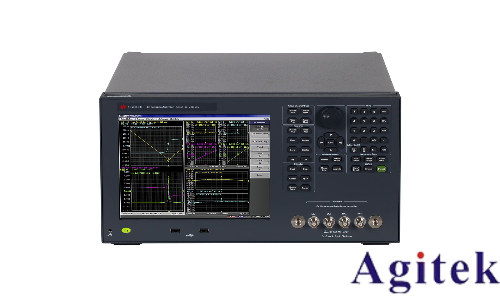

是德頻譜分析儀N8975A（Agilent N8975A）作為高性能噪聲系數分析工具，其測試流程需嚴格遵循以下步驟：

1. 設備準備與初始化

開機后等待儀器完成自檢，確保環境溫度、濕度在要求范圍內（通常為15-30℃、10-80%RH）。連接待測設備（DUT）與噪聲源，使用APC3.5連接器確保信號傳輸穩定。

2. 參數設置

通過用戶界面設置測量頻率（10MHz-26.5GHz）、帶寬（多選測量帶寬可選）、中頻帶寬（優化靈敏度與速度），并調用內置校準功能降低系統不確定度。

3. 信號源配置與校準

連接SNS系列噪聲源，儀器自動下載ENR數據（超噪聲比）。使用已知噪聲特性的信號源輸入，確保信號功率在DUT線性工作范圍內。

4. 測量執行

斷開信號源使DUT輸入端空載，記錄噪聲功率譜密度（Po）。重新連接信號源并測量增益（G），通過公式NF=Po/(KTBG)計算噪聲系數（NF），其中K為玻爾茲曼常數，T為環境溫度，B為帶寬。

5. 數據記錄與分析

保存測量結果（支持CSV、PDF等格式），利用彩色圖形顯示噪聲與增益頻率曲線，驗證數據一致性。

二、常見問題與解決方案

1. 測量結果不穩定

檢查連接線纜是否松動或損壞，確保DUT與噪聲源阻抗匹配。

調整環境條件（如溫度波動、電磁干擾），必要時使用屏蔽箱。

2. 校準失敗

確認校準套件連接正確，檢查校準步驟是否按手冊執行（如零校準、響應校準）。

若校準仍失敗，需聯系專業維修團隊進行硬件檢查。

3. 數據保存或?qū)С霎惓?/span>

驗證存儲設備（U盤、硬盤）是否格式兼容，檢查數據傳輸接口（GPIB/USB）連接狀態。

4. 噪聲系數偏高

排查DUT是否工作在非線性區，調整信號源功率至合適范圍。

確認噪聲源ENR數據是否正確下載，必要時重新加載數據。

三、維護與注意事項

定期校準：建議每6-12個月進行一次校準，使用原廠校準套件。

環境管理：避免極端溫度、濕度，定期清潔儀器表面與接口。

操作規范：避免在未連接DUT時直接測量噪聲源，防止損壞儀器輸入端口。

通過規范操作與故障排查，是德N8975A可高效實現高精度噪聲系數測量，為通信、射頻等系統的性能優化提供可靠數據支持。用戶需結合具體應用場景，持續關注儀器狀態并及時維護，以確保測試結果的準確性。
