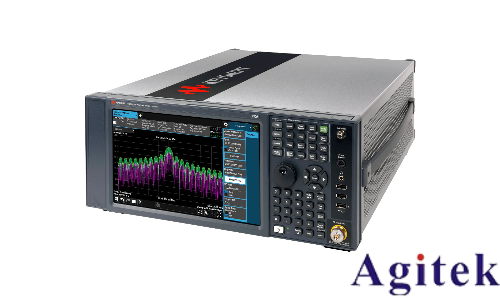

是德N9000B頻譜分析儀與示波器聯合調試

在現代電子測試領域，信號分析的全面性決定了故障診斷與系統優化的效率。是德科技（Keysight）的N9000B頻譜分析儀與示波器的聯合調試，通過時域與頻域的深度融合，為工程師提供了強大的信號解析工具。這種協同不僅擴展了單一儀器的功能邊界，更在復雜信號處理中展現了不可替代的優勢。

一、聯合調試的核心價值：時頻域互補

示波器擅長捕捉信號的時域細節，如波形、上升沿與脈沖特性，而頻譜分析儀則精準解析頻率成分、噪聲與諧波。N9000B作為覆蓋9kHz至26.5GHz的頻譜分析設備，其-147dBc/Hz的顯示平均噪聲電平（DANL）確保了頻域測量的高靈敏度。兩者聯用，可先通過示波器定位異常時域波形，再利用頻譜儀追蹤特定頻率的干擾源，例如在通信系統中快速識別調制信號的頻譜失真或電磁干擾（EMI）的頻點。

二、聯動機制：軟件協同與硬件同步

調試方法分為軟件與硬件兩層。軟件層面，通過Keysight InfiniiVision平臺實現雙儀器數據同步，用戶可在同一界面切換時域波形與頻譜圖，直觀對比信號特征。硬件層面，利用觸發信號同步機制，使示波器與頻譜儀在特定事件觸發時同步采集數據。例如，分析開關電源噪聲時，示波器觸發捕獲瞬態波形，頻譜儀同步解析其頻譜成分，確保測量時序的一致性。

三、實戰應用：通信與電力電子調試案例

1. 通信系統調試：觀測調制信號的時域包絡后，頻譜儀分析其頻域特性（如OBW、ACP參數），評估系統發射合規性并定位帶外干擾。

2. 電力電子故障診斷：示波器顯示逆變器電流波形異常，頻譜儀追蹤特定諧波頻率，輔助工程師調整濾波器參數以減少諧振風險。

3. EMI預兼容測試：N9000B的基本EMI測量功能結合示波器的時域瞬態捕獲，可定位輻射超標的頻段與對應的時間窗口。

四、調試技巧與注意事項

觸發設置優化：使用示波器的邊沿觸發同步頻譜儀的采集，確保捕獲目標信號的有效頻譜。

探頭匹配：選擇寬帶探頭避免高頻信號失真，差分探頭可抑制共模噪聲。

校準與同步精度：定期校準儀器，硬件同步時注意觸發延遲補償，提升測量精度。

聯合調試的本質是將信號的“時間畫像”與“頻率基因”融合解讀。是德N9000B與示波器的協同不僅提升了信號分析的維度，更在復雜電子系統的開發、維護中構建了高效的技術橋梁。隨著5G通信、新能源等領域的信號復雜度攀升，這種聯用模式將成為工程師應對挑戰的關鍵工具。
