FSC經濟型頻譜分析儀
品牌：羅德與施瓦茨/RS
型號：R&S?FSC3/R&S?FSC6

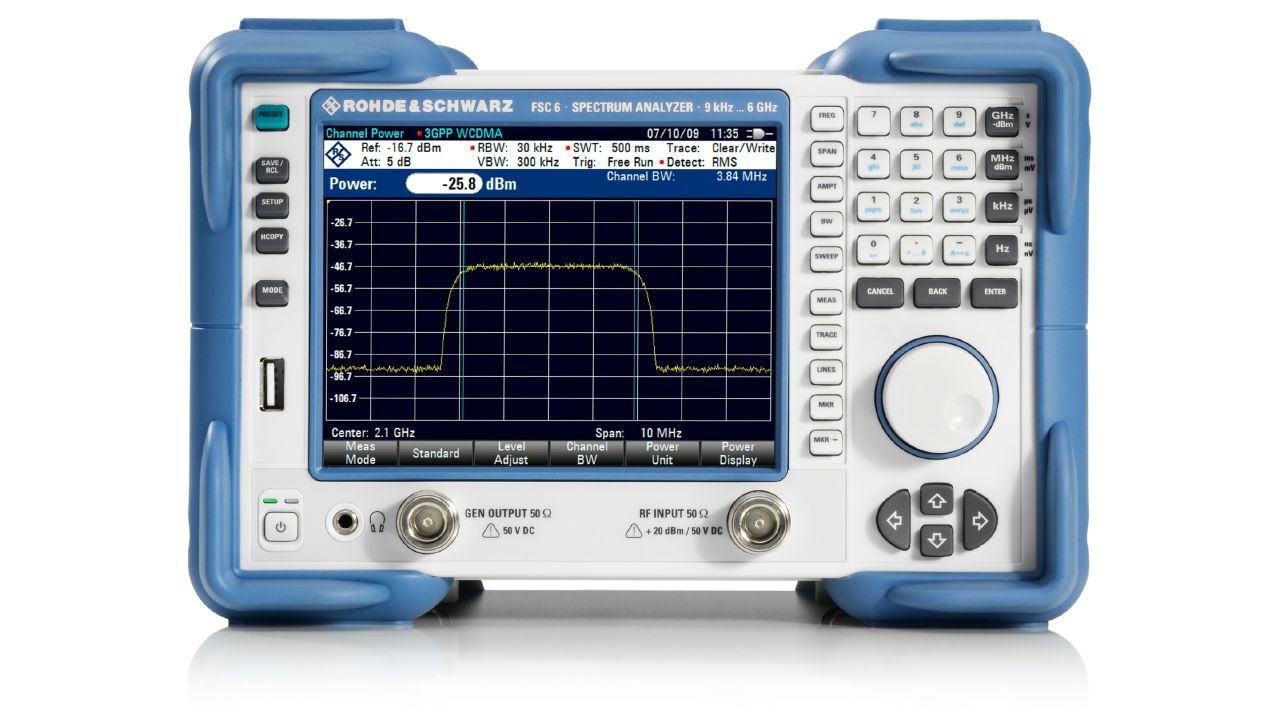

羅德與施瓦茨R&S?FSC頻譜分析儀簡介：
R&S?FSC 是一款具有成本效益的緊湊型解決方案，提供專業頻譜分析儀的所有基礎特性，同時兼具 Rohde & Schwarz 高品質。 這涵蓋從簡單開發任務到生產的各類應用，而且還可用于培訓射頻專業人士。
羅德與施瓦茨R&S®FSC頻譜分析儀主要特點：
頻率范圍為 9 kHz 至 3 GHz 或 6 GHz
分辨率帶寬為 10 Hz 至 3 MHz
高靈敏度 (< –141 dBm (1 Hz)，帶有前置放大器選件 < –161 dBm (1 Hz ))
高三階交調(> 10 dBm，典型值為 15 dBm)
低測量不確定度 (< 1 dB)
內部跟蹤發生器(型號 .13/.16)
緊湊尺寸
低功耗 (12 W)
規格
R&S®FSC3 | R&S®FSC6 | ||
頻率范圍 | 9 kHz 至 3 GHz | 9 kHz 至 6 GHz | |
分辨率帶寬 | 10 Hz 至 3 MHz | 10 Hz 至 3 MHz | |
顯示平均 | 無前置放大器，RBW = 1 Hz | ||
10 MHz 至 2 GHz | < –141 dBm，典型值 –146 dBm | < –138 dBm，典型值 –143 dBm | |
帶 R&S®FSC-B22 前置放大器選件，RBW = 1 Hz | |||
10 MHz 至 1 GHz | < –161 dBm，典型值 –165 dBm | < –161 dBm，典型值 –165 dBm | |
IP3 | 頻率為 1 GHz | 典型值 15 dBm | |
相位噪聲 | 頻率為 500 MHz | ||
30 kHz 載波偏置 | < –95 dBc (1 Hz) | ||
檢波器 | 樣本, 最大/最小峰值, 自動峰值, RMS | ||
總測量 | 10 MHz < f ≤ 3.6 GHz | < 1 dB，典型值 0.5 dB | < 1 dB，典型值 0.5 dB |
跟蹤發生器（型號 .13/.16） | |||
頻率范圍 | | 100 kHz 至 3 GHz | 100 kHz 至 6 GHz |
顯示 | 5.7" (14.5 cm) 彩色 LCD，VGA 分辨率 | ||
尺寸 | (W x H x D) | 233 mm × 158 mm × 350 mm (9.2 in × 6.2 in × 13.8 in) | |
重量 | 4.5 kg (9.92 lbs) | ||
R&S®FSC頻譜分析儀特性和優勢：
測量功能
噪聲標記，用于確定針對 1 Hz 測量帶寬的噪聲功率
分辨率為 0.1 Hz 的頻率計
限值線監控(通過/失敗功能)，用于指示 DUT 是否符合既定限值
對 AM 調制信號的調制深度測量
諧波測量和總諧波失真
AM/FM 音頻解調器(通過內置揚聲器或耳機的音頻)

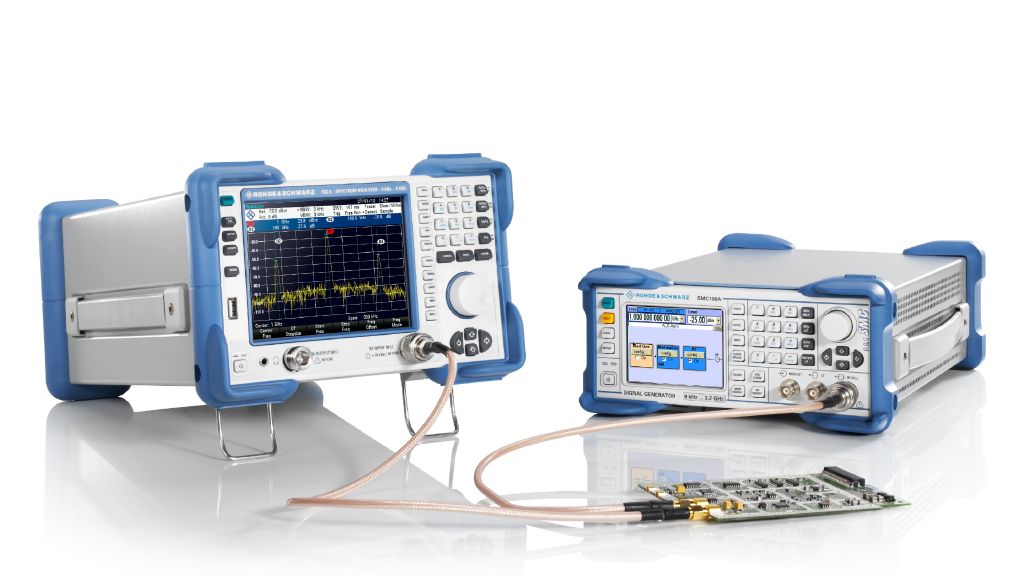

標量傳輸測量，用于快速輕松地確定 DUT 的傳輸特征，例如線纜、濾波器或放大器(適用于帶跟蹤發生器的 R&S®FSC 型號 .13 和 .16)
使用 R&S®HZ-15 近場探頭組進行 30 MHz 到 3 GHz 的發射測量，以在印制板上確定 EMC 問題的位置
場強測量考慮所連天線的特定天線因子，場強會直接以 dBμV/m 顯示
利用針對 GSM 和 EDGE 移動無線電標準的預定設置，對時域中的脈沖信號進行功率測量
利用針對 3GPP WCDMA、cdmaOne、CDMA2000® 和 LTE 移動通信標準的預定設置，對可定義傳輸信道的信道功率測量。
占用帶寬測量 (OBW)
相鄰信道功率，絕對或相對于多達 12 個信道和 12 個相鄰信道的 TX 載波
門觸發掃描，用于顯示 GSM 或 WLAN 等突發信號的調制頻譜
雜散發射測量
操作簡單
R&S®FSC 通過鍵盤和帶集成輸入功能的旋鈕進行操作。 頻率、帶寬、跨度或標記等所有重要設置均可直接通過硬鍵按鈕進行訪問。 觸摸屏下部分布明確的軟鍵提供其他菜單選擇。 用戶界面支持多種語言： 英語、韓語、日語、中文、俄語、意大利語、西班牙語、葡萄牙語、法語、匈牙利語和德語。
文件記錄和遠程控制
R&S®FSCView 軟件隨附于分析儀，是一款用于管理、評估和記錄測量結果的易用工具。

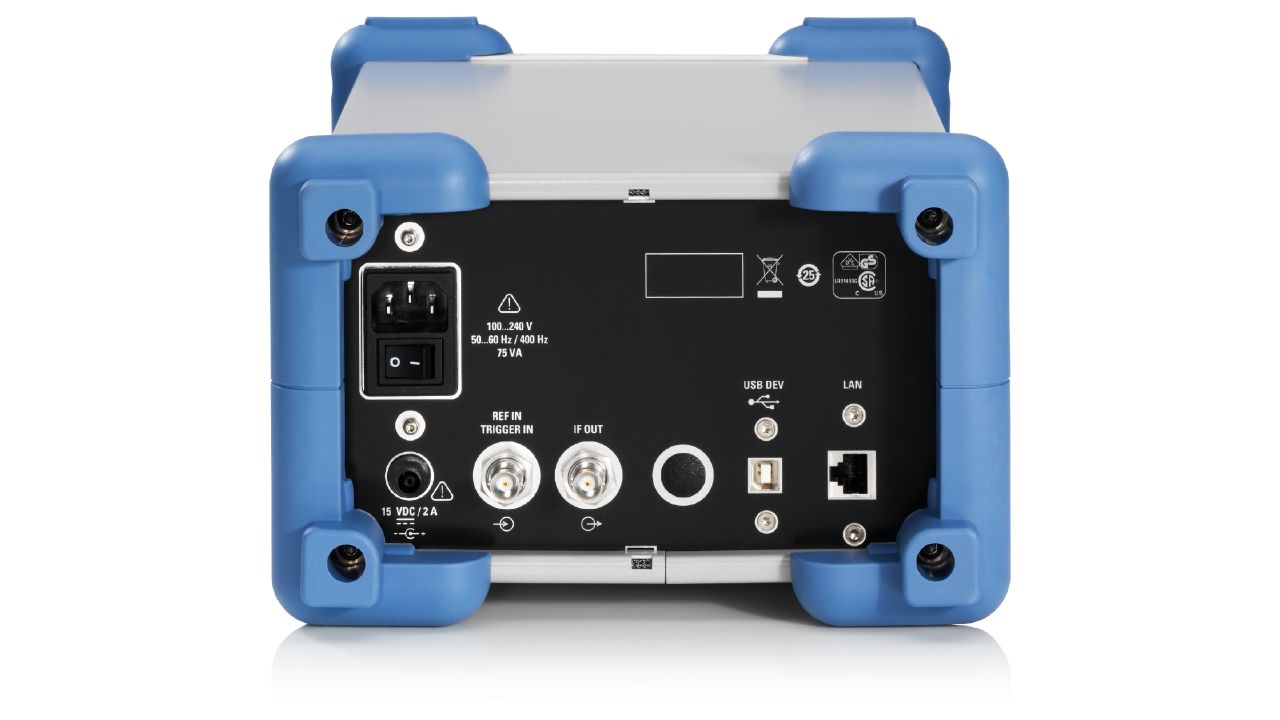

R&S®FSC 和 PC 之間通過 USB/LAN 進行數據傳輸
通過導出 ASCII 或 MS Excel 格式的數據，對測量結果進行輕松后處理
存儲標準格式的圖形數據
打印輸出測量結果，包括所用的儀器設置
輕松比較測量結果
使用標記對測量結果進行后續分析
后續顯示限值線
用于創建限值線和天線因子的編輯器
兼容 Windows XP 和 Vista(32 位版本)
R&S®FSC 的所有功能均可通過 USB 或 LAN 界面，使用符合 SCPI 的遠程控制命令進行控制。 為此，提供針對 LabWindows/CVI、LabView、VXI-Plug & Play 和 Linux 的驅動程序。
