網絡分析儀校準的原理與技巧

為何需要校準？ 網絡分析儀測量射頻器件時，誤差主要分為三類： - 系統誤差：由儀器內部裝置不理想導致，可重復、可定量描述，可通過校準消除（如頻響、方向性、端口失配等誤差）；

隨機誤差：由噪聲、開關/連接器重復性差引起，隨機不可控，無法校準消除；

漂移誤差：校準后因溫度變化導致性能漂移，需定期校準補償。 校準的核心是通過測量已知參數的校準件，建立誤差模型，從后續測量中剔除系統誤差，保證結果準確。

校準原理 通過測試已知特性的校準件，將測量數據存儲并計算誤差模型，再用模型修正實際測量結果，本質是明確并消除系統誤差的過程。

 三、主要校準方式 按精度從高到低：TRL校準 > 電子校準 > 矢量校準 > 頻響校準。

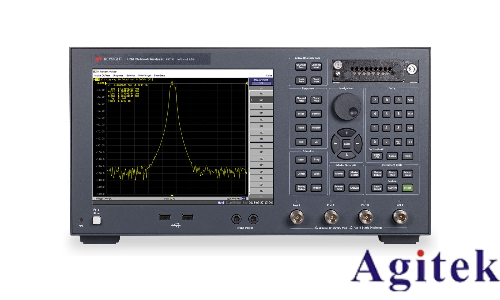

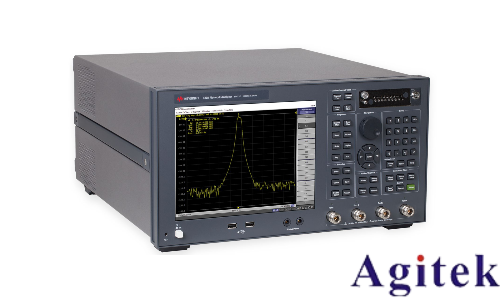

校準關鍵步驟（以E5071C為例）

單端口校準（反射測試）： 選校準套件（如85032F）→ 按“Cal”→“1-Port Cal”→ 依次連接開路、短路、負載校準件，完成對應測試→ 點擊“Done”，阻抗歸一至中心點。

2. 直通校準（傳輸測試）： 用直通頭連接目標端口（如1-3）→ 按“Cal”→“Response（Thru）”→ 選擇端口組合→ 完成測試，補償線纜損耗。

五、注意事項

校準前需設定信號功率：電子校準件功率需≥-18dBm，機械校準件建議≤+20dBm；

大功率測試時，射頻信號功率需低于端口損壞功率3-6dB，避免直流電平過載；

測量后及時關閉射頻激勵，養成存儲“低功率用戶預置”的習慣，防止器件損壞。

校準是保證網絡分析儀測量精度的核心操作，需根據測試場景選擇合適方式，嚴格遵循步驟以消除系統誤差。
