如何使用示波器測量占空比？

示波器是一種強大的電子測量工具，廣泛應用于電子工程和電路設計中。它能夠?qū)崟r顯示電壓信號的波形，幫助工程師和技術人員分析信號的特性。其中，占空比是一個重要的參數，特別是在脈沖信號和開關電源的應用中。本文將介紹如何使用示波器測量占空比，以及相關的注意事項。

什么是占空比？

占空比（Duty Cycle）是指一個周期內，信號高電平持續時間與總周期時間的比值。它通常用百分比表示。占空比可以通過以下公式計算：

[ \text{占空比} = \left( \frac{t_{高}}{T} \right) \times 100% ]

其中( t_{高} ) 是信號高電平的持續時間，( T ) 是信號的總周期。

例如，如果一個信號的周期為10毫秒，其中高電平持續3毫秒，那么它的占空比為：

[ \text{占空比} = \left( \frac{3 \text{ ms}}{10 \text{ ms}} \right) \times 100% = 30% ]

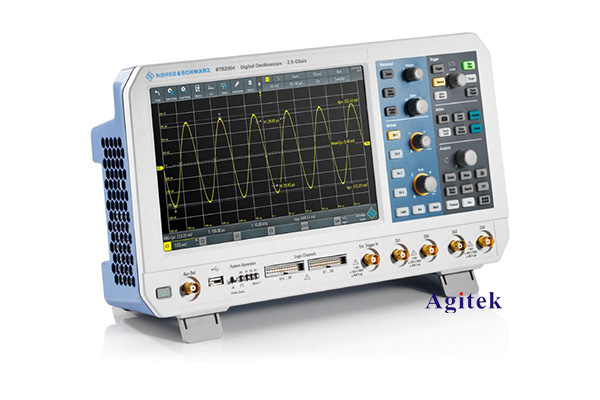

如何使用示波器測量占空比？

第一步：連接示波器

首先，將示波器的探頭連接到要測量的信號線上。確保探頭的接地夾連接到電路的地線上，以避免接地環路引起的干擾。

第二步：設置示波器

選擇合適的時間基準：根據信號的頻率，調整示波器的時間基準（時間/格），以便在屏幕上清晰顯示完整的波形。

調整垂直靈敏度：設置合適的電壓/格，使波形在屏幕上清晰可見。

觸發設置：設置觸發模式為“邊沿觸發”，選擇上升沿或下降沿，以便穩定顯示波形。

第三步：觀察波形

在示波器屏幕上，你可以看到信號的波形。通常情況下，波形會在某個電壓水平上呈現高低交替的樣子。你需要找到高電平和低電平的持續時間。

第四步：測量時間

使用游標功能：大多數現代示波器都配備了游標測量功能。通過游標可以直接測量高電平持續時間（( t_{高} )）和總周期時間（( T )）。

手動測量：如果沒有游標功能，可以手動計算。觀察波形，記錄高電開始和結束的時間點，然后計算出高電平持續時間。接著，測量一個完整周期的時間。

第五步：計算占空比

根據之前提到的占空比公式，將測得的高電平時間和總周期時間代入計算，就可以得出占空比的值。

注意事項

探頭帶寬：確保使用的示波器探頭帶寬足夠高，以捕捉到信號的細節。低帶寬探頭可能會導致波形失真，從而影響測量結果。

示波器帶寬：同樣，示波器本身的帶寬也需足夠高，才能準確測量高頻信號。

噪聲干擾：在測量過程中，注意信號的噪聲。如果噪聲過大，可能會影響波形的清晰度和測量的準確性。

校準示波器：確保示波器在使用前已進行校準，以保證測量的準確性。

使用示波器測量占空比的過程相對簡單，但需要注意設置和測量的細節。通過掌握以上步驟，您可以準確地測量并分析信號的占空比，從而路的設計和調試提供有力支持。希望本文對您理解和使用示波器測量占空比有所幫助。
