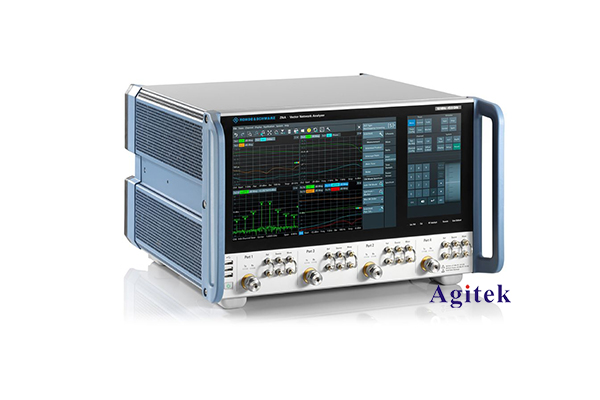

羅德與施瓦茨矢量網絡分析儀如何設置中頻帶寬？

矢量網絡分析儀(VNA)是一種用于測量射頻和微波電路特性的儀器，其中頻帶寬的設置對測量結果有著重要影響。本文將詳細探討如何在羅德與施瓦茨矢量網絡分析儀中合理設置中頻帶寬。

一、中頻帶寬的概念

中頻帶寬(Bandwidth，BW)定義為儀器在測量過程中能夠處理的最大頻率范圍。它決定了儀器的頻譜分辨率，即能夠區分的最小頻率差。頻帶寬越窄，分辨率越高，但測量時間也越長。

在VNA測量中，頻帶寬主要體現在兩個方面:

1. 中頻帶寬(IF Bandwidth)：決定了VNA內部中頻信號的帶寬，影響測量靈敏度和動態范圍。

2. 掃描帶寬(Sweep Bandwidth)：決定了VNA掃描的頻率范圍，影響測量速度和分辨率。

合理設置這兩種頻帶寬可以幫助用戶獲得理想的測量結果。

二、中頻帶寬的設置

中頻帶寬決定了VNA內部放大電路的帶寬。它影響測量靈敏度和動態范圍:

1. 中頻帶寬越窄，靈敏度越高，但測量時間越長。

2. 中頻帶寬越寬，靈敏度降低，但測量時間縮短。

在實際應用中，需要根據測量對象的特點合理設置中頻帶寬:

1. 對于傳輸特性平緩的器件，可以適當增大中頻帶寬，提高測量速度。

2. 對于具有細節特征的器件，應縮小中頻帶寬，提高頻譜分辨率。

3. 對于信號較弱的器件，應縮小中頻帶寬，提高測量靈敏度。

通常情況下，中頻帶寬設置在1 kHz到10 kHz之間較為合適。用戶可以根據具體需求進行嘗試和調整。

三、掃描帶寬的設置

掃描帶寬決定了VNA的頻率掃描范圍。它影響測量速度和分辨率:

1. 掃描帶寬越寬，測量速度越快，但頻譜分辨率越低。

2. 掃描帶寬越窄，測量速度越慢，但頻譜分辨率越高。

在實際應用中，需要根據測量對象的特點合理設置掃描帶寬:

1. 對于寬帶器件，可以適當增大掃描帶寬，提高測量速度。

2. 對于窄帶器件，應縮小掃描帶寬，提高頻譜分辨率。

3. 對于具有多個共振峰的器件，應縮小掃描帶寬，確保每個共振峰都能被準確測量。

通常情況下，掃描帶寬的設置應該與器件的帶寬相匹配。用戶可以根據具體需求進行嘗試和調整。

四、中頻帶寬和掃描帶寬的平衡

在實際測量中，中頻帶寬和掃描帶寬需要權衡考慮。一般來說，應該先確定合適的中頻帶寬，然后再根據具體需求調整掃描帶寬。

例如，對于測量一個窄帶濾波器，可以設置中頻帶寬為1 kHz，以獲得高靈敏度和分辨率。然后根據濾波器的帶寬，適當調整掃描帶寬，確保能夠全面測量其特性。

總之，在羅德與施瓦茨VNA中合理設置中頻帶寬和掃描帶寬，是獲得理想測量結果的關鍵。用戶需要根據具體應用場景和測量對象的特點進行權衡和調整，以達到最佳的測量性能。
