如何讀取數字萬用表的測量結果

數字萬用表通過數字顯示測量結果，其核心是理解位數、分辨率及精度的含義，這些直接決定了讀數的解讀方式。

一、位數與分辨率：顯示的細節能力

數字萬用表的屏幕位數代表測量分辨率（可量化的最小細節），位數越多，分辨率越高。

半位的特殊含義：半位是最高有效位，只能顯示 “0” 或 “1”。例如：

3? 位萬用表：最大顯示 “1999”，對應 2000 個分辨率計數；

4? 位萬用表：最大顯示 “19999”，對應 20000 個分辨率計數；

臺式萬用表常為 5? 位、6? 位，甚至 8? 位（高性能型號，用于計量實驗室）。

分辨率計算：分辨率 = 量程 ÷ 計數總數。例如，在 1V 量程下，6? 位萬用表（計數 1999999）的分辨率為 1V÷2000000=500nV，即最后一位數字代表 500nV。

二、精度與分辨率的區別

分辨率：衡量顯示的細節程度（如 6? 位在 1V 量程下能區分 500nV 的差異）；

精度：衡量測量值與真實值的接近程度（如某萬用表精度為 ±0.01%，表示讀數與真實值的偏差在該范圍內）。

兩者無直接關聯，例如高分辨率的 6? 位表若精度差，其讀數可信度未必高于精度好的 5? 位表。

三、測量速度對分辨率的影響

測量速度（ADC 采樣速率）與分辨率存在權衡：

速度越快，分辨率可能越低（快速采樣難以捕捉細微變化）；

高精度測量需降低速度以保證分辨率。

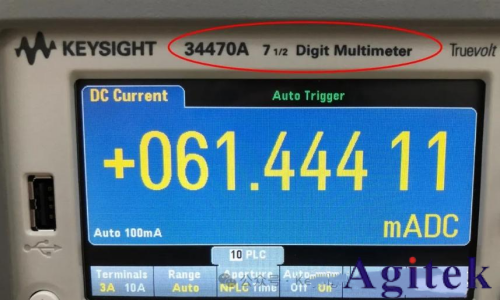

例如，是德科技 34470A 7? 位萬用表在高速模式下，分辨率會低于慢速模式。

四、讀數解讀示例

以 6? 位萬用表在 1V 量程下顯示 “1.234568” 為例：

總計數為 2000000，分辨率為 500nV；

讀數中最后一位 “8” 代表 8×500nV=4μV；

結合精度指標（如 ±0.002%），可確定真實值的范圍。

總之，讀取數字萬用表結果時，需先明確位數對應的分辨率，再結合精度指標判斷讀數可信度，同時注意測量速度對結果細節的影響。
