同惠 TH2830 系列高頻 LCR 測試儀實現精密阻抗測量的方式

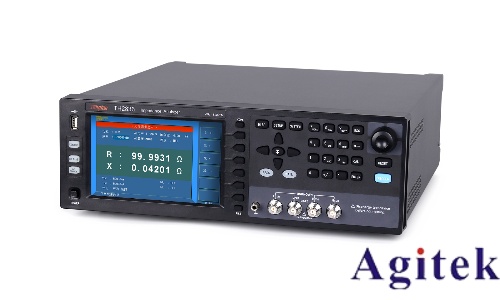

在電子測量領域，同惠 TH2830 系列高頻 LCR 測試儀憑借出色的性能，成為精密阻抗測量的得力工具。它主要通過先進的硬件設計、精準的軟件算法、嚴格的測試環境控制和高效的校準技術來實現精密阻抗測量。

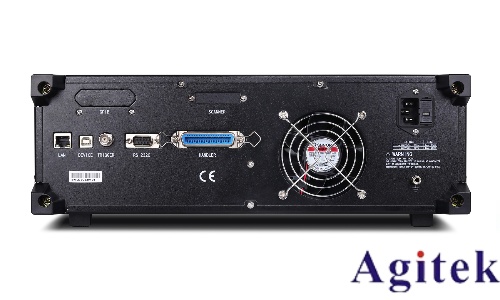

先進的硬件設計

寬頻信號源：該系列測試儀配備了可覆蓋 50Hz 至 100kHz 頻率范圍的寬頻信號源，這一特性使它能夠適應多種電子元件在不同頻段下的測試需求。例如，對于低頻濾波電容和高頻電感，都能提供合適的測試頻率。信號源輸出阻抗可選 30Ω 或 100Ω，以此適配不同的測試環境，確保信號傳輸的穩定性和準確性。

高精度 ADC：采用 24 位 ΔΣ 型 ADC，擁有 120dB 的動態范圍。這種高精度的模數轉換器能夠增強對微弱信號的檢測能力，極大地降低量化誤差。在測量低感值電感（如 μH 級）或高 Q 值電感時，可有效避免因分辨率不足導致的誤差，從而提高測量的精度和可靠性。

低寄生參數測試夾具：高頻測試中，寄生參數對測量結果影響顯著。TH2830 系列優先采用四端開爾文（4TOS）測試夾具，該夾具通過獨立的電流 / 電壓路徑，能夠有效消除線纜及接觸電阻。對于 1MHz 以上的高頻場景，建議使用低寄生電感（<0.2nH）的 SMD 夾具，以確保高頻電容測量的精度，減少寄生參數帶來的測量偏差。

電磁屏蔽與接地設計：儀器采用雙層屏蔽機箱，內層為銅箔，外層為穆金屬，能有效抑制外界電磁干擾，如工頻干擾和射頻干擾。同時，優化接地系統，將儀器地、信號地、電源地分開布線，減少地線環路干擾，為精密測量創造穩定的內部環境。

精準的軟件算法

數字濾波技術：引入 IIR/FIR 濾波器，專門用于濾除工頻諧波干擾，確保測量信號的純凈度。在復雜的電磁環境中，這些濾波器能夠有效去除電網帶來的干擾信號，使測量結果更加準確。

誤差補償算法：結合內置溫度傳感器，建立三維誤差補償模型，實時修正因溫度漂移導致的元件參數變化。例如，當環境溫度發生變化時，該模型可對電感、電容等元件的參數進行動態調整，從而將溫度對測量結果的影響控制在極小范圍內。通過機器學習算法對歷史測量數據進行分析，能夠動態調整激勵電平與積分時間，以優化不同阻抗值測量時的信噪比，進一步提高測量精度。

嚴格的測試環境控制

溫濕度控制：維持恒定的溫度和濕度對阻抗測試至關重要。理想的測試環境溫度應保持在 23±2℃，濕度控制在 40% - 60% RH。極端的溫度變化和濕度波動可能導致元件參數改變以及測試夾具接觸電阻變化，從而影響測量精度。例如，當濕度超過 80% 時，測試夾具接觸電阻可能增加 20%，顯著影響測量結果。

電磁環境隔離：測試區域應遠離強電磁干擾源，如高功率設備和無線設備。有條件的情況下，可使用電磁屏蔽室進行高頻測試，減少外界射頻干擾（RFI）對測量的影響。在未屏蔽的環境中測試精密射頻電感時，測量誤差可能高達 15%，而在屏蔽環境下可降至 1%。

測試線管理：使用低寄生參數的專用測試線，且長度應盡量縮短（<1m）。過長的測試線可能引入附加電感，影響低感值測量精度。例如，2m 長的測試線可能引入 0.5μH 的寄生電感，對測量結果產生較大干擾。

高效的校準技術

自動校準功能：儀器具備自動校準功能，可定期（建議每 24 小時）使用 0.01% 精度的標準電容、電感等對全量程進行校準。采用最小二乘法優化校準系數，確保校準的準確性和可靠性。通過定期校準，能夠及時消除儀器自身的系統誤差，保證測量結果的長期穩定性。

開路、短路和負載校準：支持對當前設定頻率點進行開路、短路和負載校準，可提供 201 個校正點。這種校準方式能夠針對不同的測試頻率和實際測試情況，對測量結果進行精確修正，減少因測試環境和連接方式等因素導致的誤差。

智能歸零功能：智能歸零功能通過多點校準消除系統誤差，確保每次測試的基準一致性。該功能在測試前自動對儀器進行零點校準，避免零點漂移對測量結果的影響，進一步提高測量的準確性。

通過以上先進的硬件設計、精準的軟件算法、嚴格的測試環境控制以及高效的校準技術，同惠 TH2830 系列高頻 LCR 測試儀能夠實現高精度的阻抗測量，滿足電子元件研發、生產和質量檢測等領域對精密測量的嚴苛要求。
