泰克示波器MSO2000B、DPO2000B-輕松實現串行總線調試

泰克MSO2000B和DPO2000B系列示波器一個主要的應用是調試串行總線。在所有電子器件設計工程師中，大約有60%的工程師在日常設計和調試事務中要處理串行總線。這時就學要有一個產品來幫助他們選擇性地從串行流中捕獲數據，然后分析分組內容和其他相關信號。

在串行總線結構中，一條信號路徑可以傳送地址信號、控制信號和時鐘信號。MSO2000B和DPO2000B系列示波器提供了一個理想的平臺，可以從當前某些常用的低速串行總線中采集和分析信號，包括I2C, SPI, RS-232, CAN和LIN。MSO2000B和DPO2000B系列示波器的基本帶寬、采樣率、記錄長度和通道數量完全可以勝任這一工作。重要的是，某些獨創的新功能使得串行調試工作變得更加簡單。

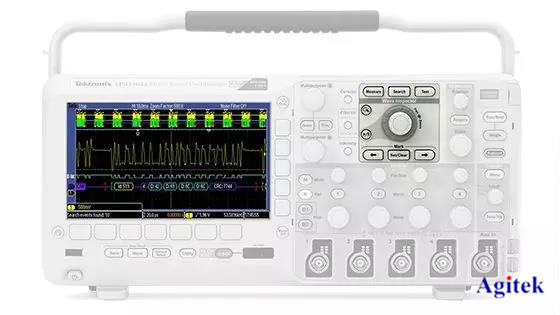

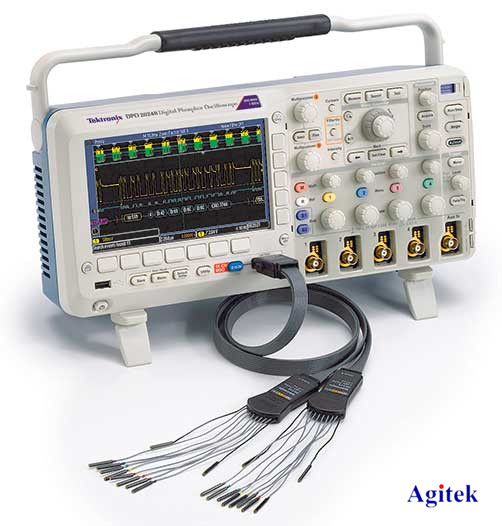

圖一DPO2000B

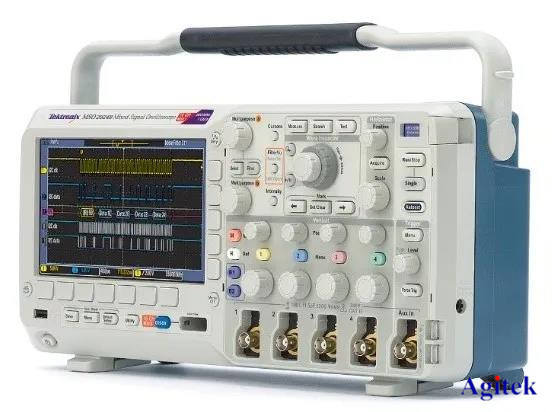

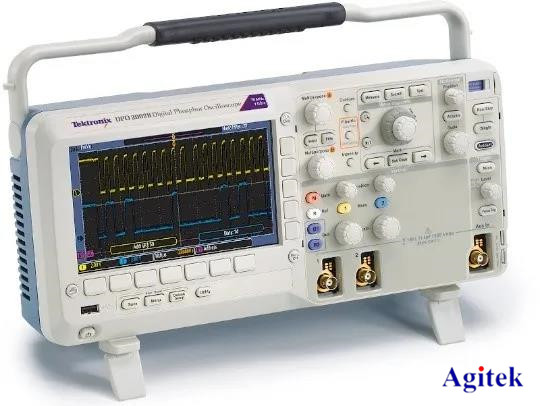

圖二MSO2000B

串行總線調試由多個步驟組成：觸發指定的串行事件；解碼該事件，編譯內容；搜索其他發生事件或感興趣事件的數據。

MSO2000B和DPO2000B系列示波器通過下述獨創功能，為串行總線調試帶來全新變革：

一、觸發串行分組內容。

二、自動解碼和顯示分組，以用戶能讀懂的、簡單通俗的格式提供數據來顯示內容(如二進制、十六進制)。

三、事件表：以表格方式查看捕獲的所有分組，在很大程度上與邏輯分析儀上顯示的信息類似。

四、整體數據搜索功能，找到和標記各個串行事件，在1M標配波形內存中加快點到點導航速度。

觸發——第一步，輕松實現

在調試過程中，通常必須確認某個串行分組已經通過總線生成或發送。分組包含嵌入式數據值和其他消息。常用的示波器功能如狀態觸發或碼型觸發不適用這一目的，它們是為多條通道上的并行數據設計的。這就需要一種可以對串行流內容作出響應的觸發功能。

在配備選配的DPO2EMBD I2C和SPI應用模塊、DPO2COMP RS-232/422/485/UART模塊和/或DPO2AUTO CAN和LIN模塊時，MSO2000B和DPO2000B系列將對用戶指定的觸發條件作出響應，包括串行數據內容、地址開始和結束消息等等。

觸發有兩種直接效應。第一，儀器采集事件及其前后的事件，容量高達1M樣點。第二，觸發證實發生了指定的事件。

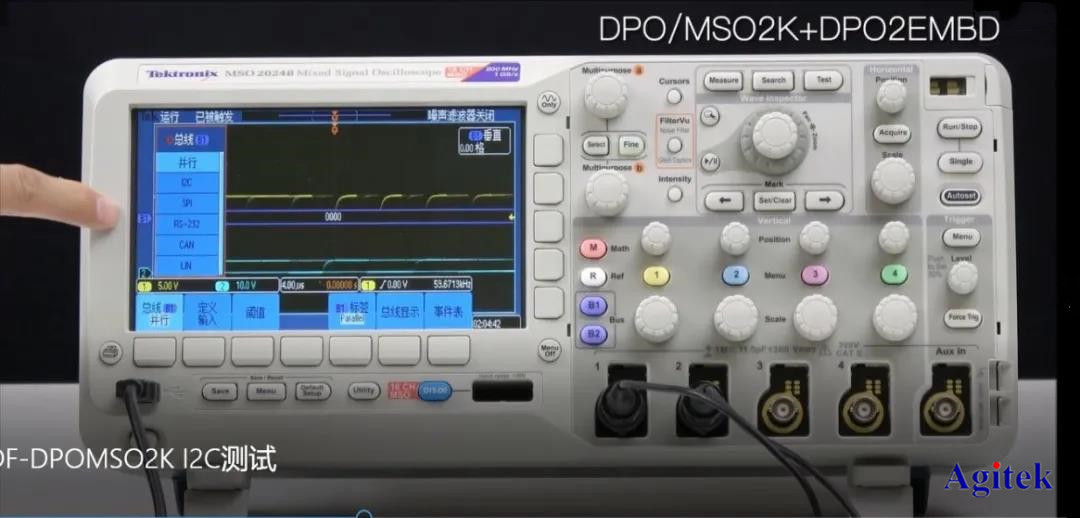

泰克MSO2000B和DPO2000B系列示波器包括一對前面板“Bus”按鈕(B1和B2)，加快了串行分析速度。事實上，每個按鈕為每種特定類型的串行總線選擇預置值。通過分別定義哪些通道接收時鐘信號和數據信號，以及決定兩種二進制狀態(1和0)的門限，工程師們就能以此創建預置值。這一設置自動保存，通過簡單地調用相應的Bus按鈕，在以后仍可以重新使用這一設置(除非被重寫)。工程師不再需要重復處理多個內嵌菜單或為串行總線設置門限。在設置采集串行數據時，Bus按鈕節約了時間，特別是在調試一條以上的總線配置時。

Busforms的優點

串行分組波形在示波器顯示屏上作為一串1和0值顯示。通過跟蹤時鐘邊沿及相關二進制數據值來解碼這些信息非常麻煩，而且容易出錯，但許多工程師一直不得不通過這種方式編譯其串行數據采樣。

泰克MSO2000B和DPO2000B系列示波器自動解碼I2C、SPI、RS-232/422/485/UART、CAN和LIN總線的二進制分組。顯示畫面不僅能顯示波形，還能顯示獨特的busform視圖。Busform視圖由業內領先的泰克邏輯分析儀平臺演進而來，是由符號包絡構成的一條軌跡，這些符號包絡與波形視圖上的分組成分對準。但是busform并不是單獨的1和0二進制脈沖，而是包含一個表示解碼的分組成分的十六進制、十進制或ASCII 值(如果愿意，可以選擇二進制格式)。

這樣，工程師們可以一目了然地查看總線上發生的情況，而沒有冗長、麻煩的手動解碼流程。同樣，還能顯示其他重要的事件和取值的符號，包括：開始事件，結束事件，標識符事件，地址事件(包括讀或寫狀態)，數據及許多其他事件(視標準而定)。事實上，泰克MSO2000B和DPO2000B系列示波器完成了此前一直“用手”完成的工作，而且只需幾秒就可以完成。

除此之外，泰克MSO2000B和DPO2000B還提供了另一個節約時間的解碼視圖：事件表。它以表格格式表示解碼的內容，每個項目都帶有一個時戳。它包括整個采集。因此，可以簡便地查看總線上每個單個事件，同時在消息之間簡便地進行定時測量。泰克MSO2000B和DPO2000B系列示波器可以對支持的任何串行總線生成事件表。還可以導出事件表，在PC上進一步進行分析。

一旦采集完成，通常必需查看整個記錄，以全面調試問題，其可能要高達1M樣點。即使是由示波器解碼每個分組，手動查看采集中每個分組可能會需要很長的時間。較好的解決方案是擁有一個工具，自動搜索現有的采集數據，找到滿足用戶指定標準的事件。
