同惠功率器件CV特性測試解決方案助力品質升級！

　　為實現我國的‘碳達峰、碳中和’目標，電氣化替代成為關鍵策略。

　　通過功率半導體，我們構建了高效、可控的能源網絡，降低能耗和碳排放。功率半導體在計算機、交通、消費電子和汽車電子等行業的應用也逐漸廣泛。

　　隨著新能源的快速增長，新能源汽車、風電和光伏等領域對功率半導體的需求將大幅增加。

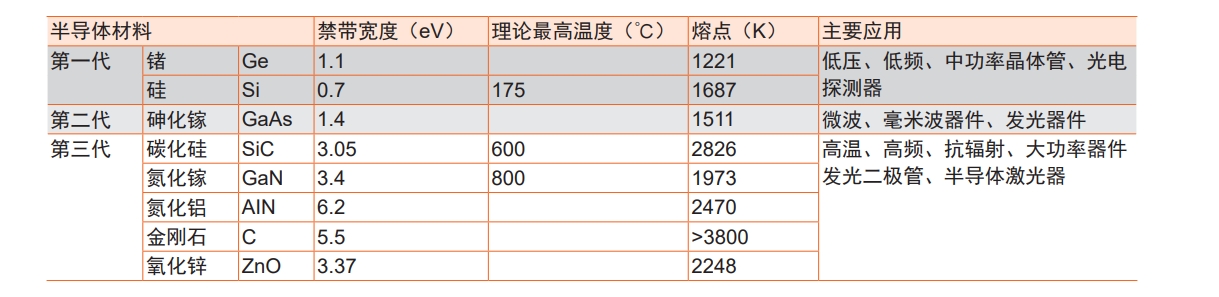

　　半導體材料已經歷經三個發展階段：

　　由此可見，第三代半導體在高壓、高頻、高速和低阻方面展現出了顯著優勢，其擊穿電壓在某些應用中甚至能夠達到1200-1700V。這些特點為其帶來了一系列新的特性：

　　A：極低的內部電阻，與同類型硅器件相比，效率提高了70%；

　　B：低電阻有助于改善熱性能，提高最高工作溫度，優化散熱，從而實現更高的功率密度；

　　C：散熱的優化還使得封裝更簡潔，尺寸和重量大大減少；

　　D：其極短的關斷時間使得器件能在高開關頻率下工作，且工作溫度更低。

　　這些特性在功率器件，尤其是MOSFET和IGBT上的應用最為廣泛。

　　其中，功率器件以MOSFET、IGBT為代表，兩者均為電壓控制電流型功率開關器件，MOSFET優點是驅動電路簡單、開關速度快、工作頻率高，IGBT是由BJT和MOSFET組合成的復合器件，兼具兩者的優點：速度快、能耗低、體積小、而且大功率、大電流、高電壓。

　　MOSFET以柵極（G）極電壓控制MOSFET開關，當VGS電壓大于閾值電壓VGS(th)時，MOSFET導通。

　　IGBT同樣以柵極（G）極電壓控制IGBT開關，當VGE電壓大于閾值電壓VGE(th)時，IGBT導通。

　　因此，在第三代半導體高速發展的同時，測量技術也面臨全面升級，特別是高電壓、大電流、高頻率測試，以及電容特性（CV）特性。

　　本方案用于解決MOSFET、IGBT單管器件、多個器件、模組器件的CV特性綜合解決。

　　在了解本方案之前，需先了解寄生電容、CV特性、柵極電阻Rg測試技術。

　　一、功率器件的米勒效應、CV特性

　　1、MOS管的寄生電容

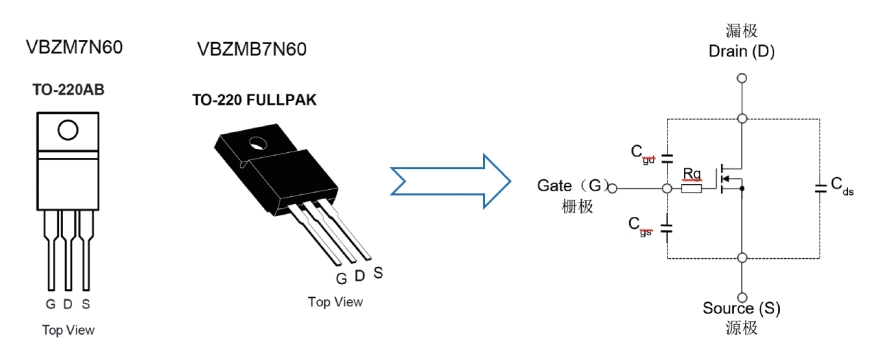

　　以臺灣育碧VBZM7N60為例MOS管具有三個內在的寄生電容：Cgs、Cgd、Cds以及柵極電阻Rg。

　　三個等效電容是構成串并聯組合的關系，它們并不是獨立的，而是相互影響，其中一個關鍵電容就是米勒電容Cgd。這個電容不是恒定的，它隨著柵極和漏極間電壓變化而迅速變化，同時會影響柵極和源極電容的充電。

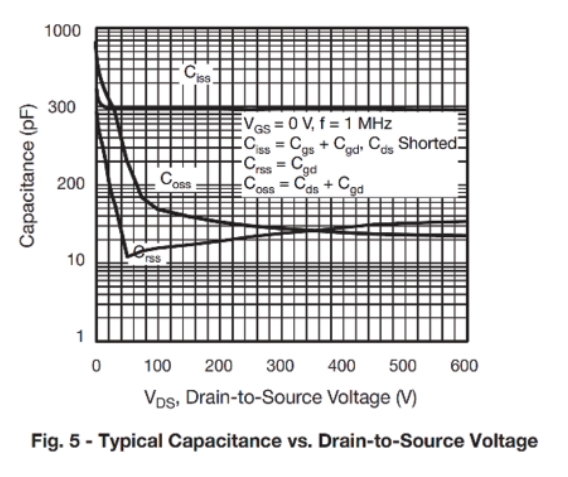

　　規格書上對上述三個電容的CV特性描述為：在給定的工作條件下，這三個電容的電容值會隨著VDS電壓的增加而呈現下降的趨勢。

　　2、MOS管的米勒效應

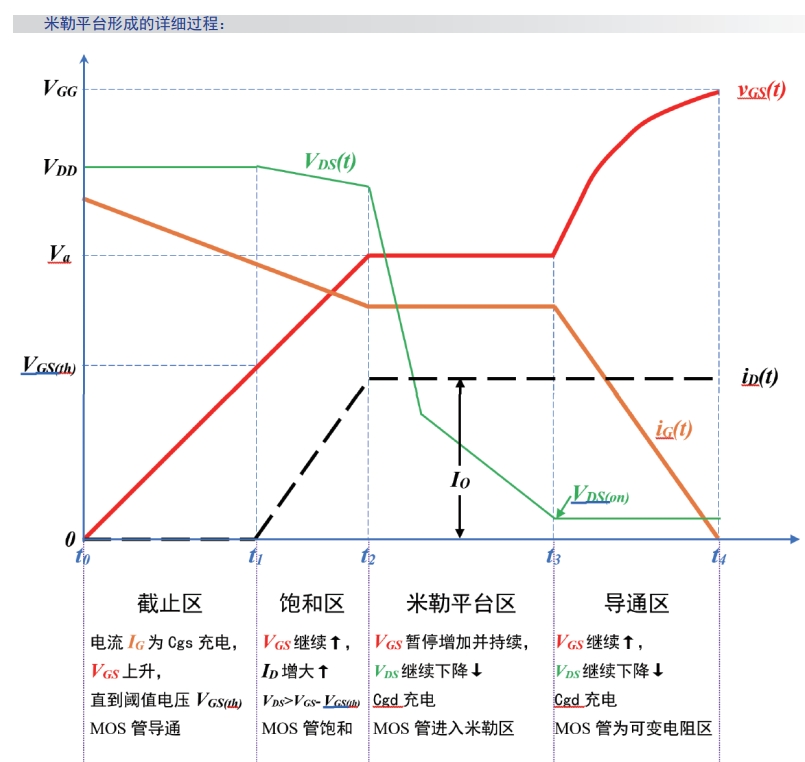

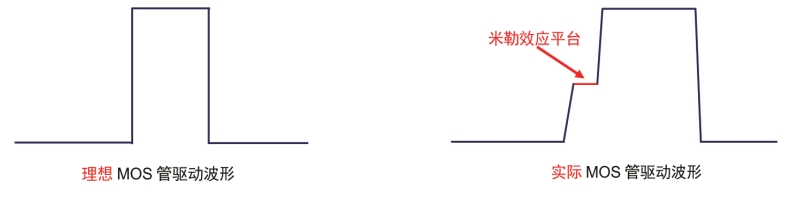

　　理想的MOS管驅動波形應是方波，當Cgs達到門檻電壓之后，MOS管就會進入飽和導通狀態。實際上在MOS管的柵極驅動過程中，由于米勒效應，會存在一個米勒平臺。米勒平臺實際上就是MOS管處于“放大區”的典型標志，所以導致開通損耗很大。

　　3、寄生電容、CV特性、柵極電阻Rg測試技術

　　由前述知識可見，功率器件的寄生電容的測試，需要滿足下列幾點：

　?、儆捎诩纳娙莼驹趐F級別至nF級別，測試頻率至少需要100kHz-1MHz，這些可由參數表找到；

　?、跍y試寄生電容時，用于測試的LCR或者阻抗分析儀至少需要2路直流電源，其中VDS需要電壓很高，由幾十V至幾百V，第三代半導體功率器件甚至需要幾千V；

　?、蹍当碇蠧V特性曲線，需要可變的VDS，因此DS電壓源需要可調電源。

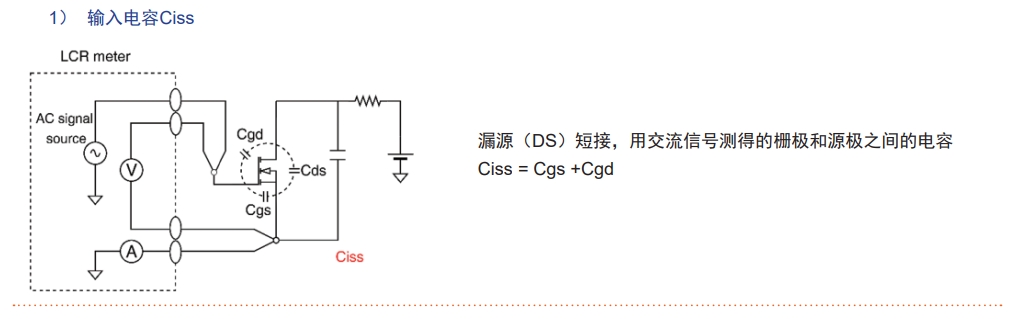

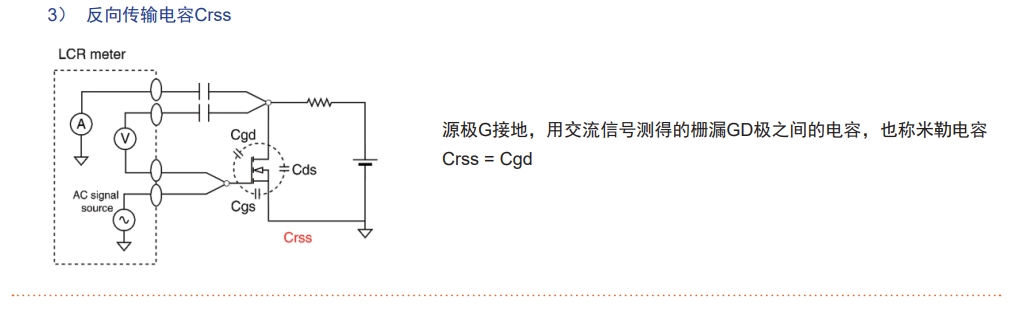

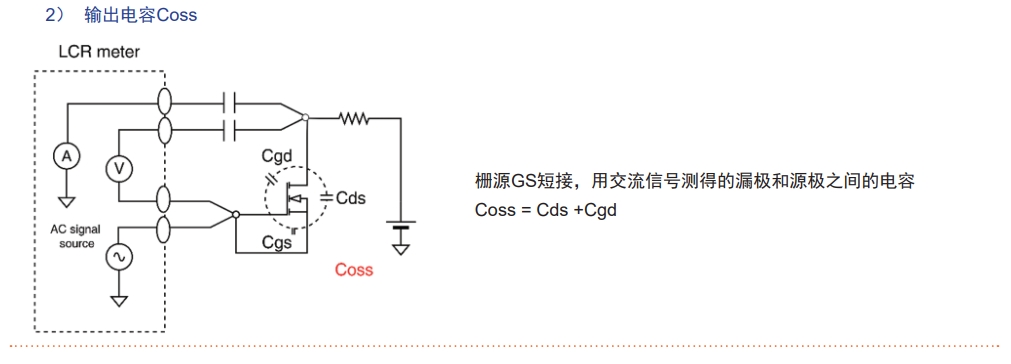

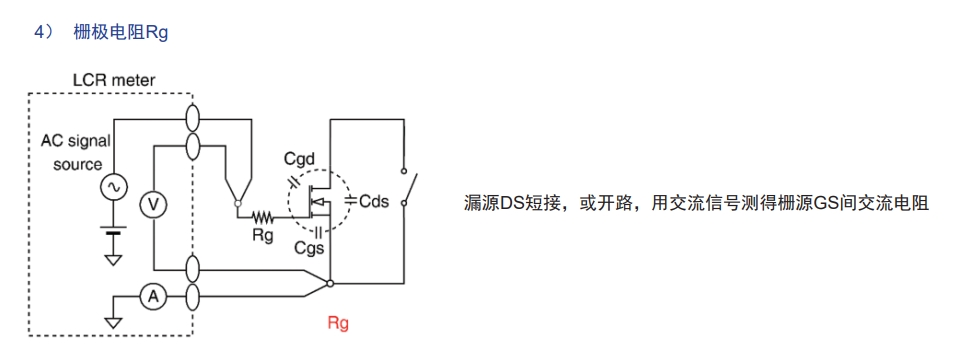

　　具體幾個寄生電容極柵極電阻測試原理如下：

　　二、半導體功率器件CV特性測試痛點

　　現今，市場上功率器件CV特性測試儀器，普遍存在下列痛點：

　　進口設備

　　進口設備功能全、一體化集成度高、測試準確，但是有如下缺點：

　　a)價格昂貴，動則幾十萬甚至上百萬的價格，一般企業很難承受。

　　b)操作繁瑣，集成了太多功能加上大多英文化的操作界面，對于用戶操作并不友好。

　　c)測試效率低，一臺設備可能完成動態特性、靜態特性的全部測試，但是接線復雜、操作難度大，測試結果用時較長，測試效率無法保障。

　　國產設備

　　在進口設備無法滿足用戶測試需求的情況下，國產設備應運而生，以相對功能單一、操作方便、價格低廉快速占領了一部分市場，但是，這些設備同樣也有如下缺點：

　　a）體積龐大，大多數國產設備，由于沒有專業的電容測試經驗，通常是用幾臺電源、一臺LCR、工控機或者PLC、機箱、測試工裝等組合而成，因此體積過大，無法適用于自動化產線快速生產。

　　b）漏源電壓VDS過低，大多最高只能達到1200V左右，已無法滿足第三代半導體功率器件測試需求。

　　c）測量精度低，由于缺乏專業電容測量經驗，加上過多的轉接，導致電容特別是pF級別的小電容無法達到合適的測量精度。

　　d）測試效率低，同樣由于組合儀器過多，加上需用工控機或PLC控制過多儀器，導致測試單個器件時間過長。

　　e）擴展性差，由于設備過多，各種儀器不同的編程協議，很難開放第三方接入以集成至客戶產線自動化測試整體方案中。

　　三、同惠半導體功率器件CV特性解決方案

　　針對當前測試痛點，同惠電子作為國產器件測量儀器頭部企業，責無旁貸的擔負起進口儀器國產化替代的責任，本著為客戶所想、為客戶分憂的精神，契合市場熱點及需求，及時推出了針對半導體功率器件CV特性的一體化、系列化解決方案。

　　單管或者多個MOSFET、IGBT測試解決方案

　　單管器件或者多個單管器件測試相對簡單，同惠提供了TH510系列半導體C-V特性分析儀即可滿足基本測試要求。TH510系列半導體半導體C-V特性分析儀基本情況如下：

　　四、多芯器件或模組MOSFET、IGBT測試方案

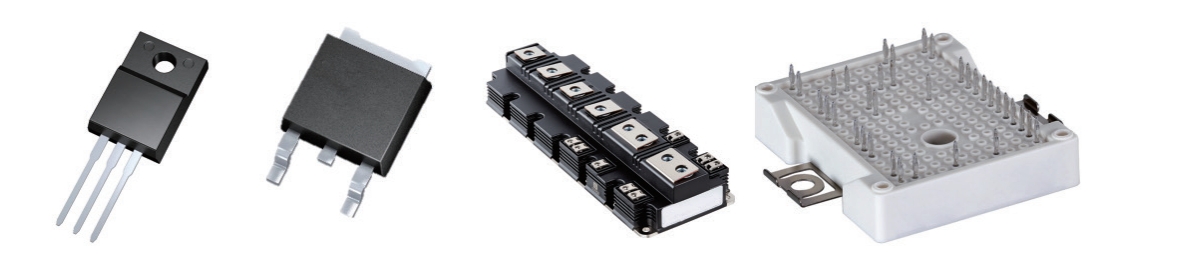

　　多芯器件、模組器件由于內部集成多個MOSFET、IGBT芯片，而且內部電路比較復雜，因此，測試相對復雜。

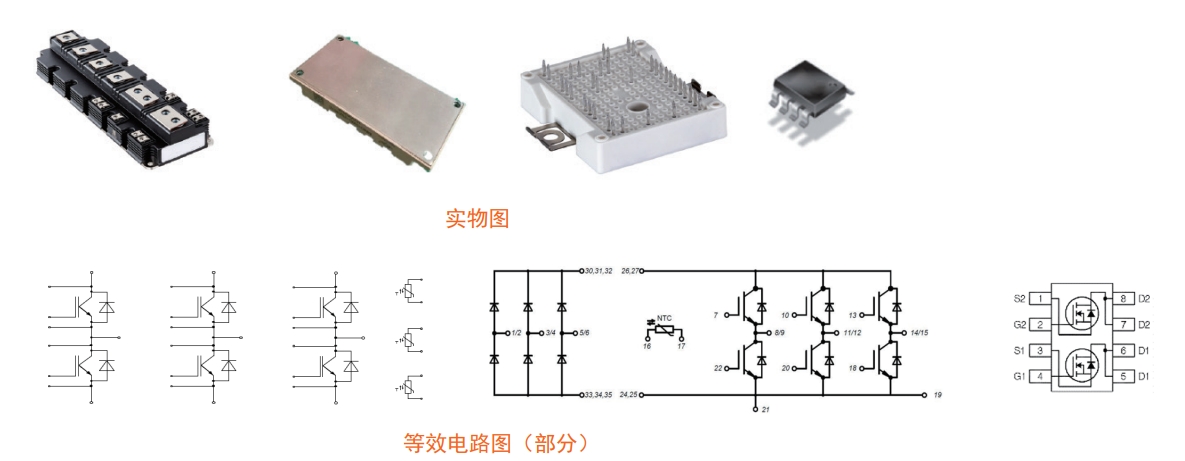

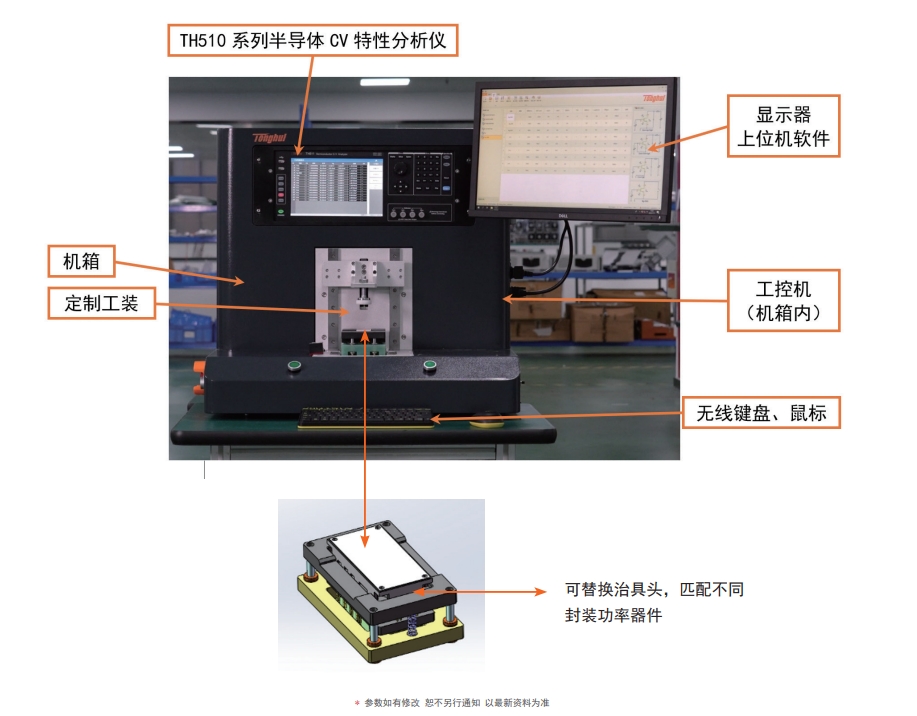

　　由上圖可見，部分多芯器件、模組器件由于腳位眾多、核心多、有貼片封裝、異形封裝等，如果用單機去測試，接線都很困難，而要完成整顆器件測試更是難上加難。因此，同惠為此開發了針對模組式器件的測試系統：

　　整套系統基于TH510系列半導體CV特性分析儀，加上定制工裝、上位機軟件等組成了一套完整的測試、數據分析系統。

　　綜上所述，同惠功率器件CV特性測試解決方案為半導體測試帶來了一個精準、高效、穩定的測試選擇。未來，隨著技術的持續進步，我們同惠將繼續為行業帶來更多的創新與突破，助力國產半導體行業的飛速發展。
