示波器探頭常見十大問題解答

許多工程師在選擇示波器時，首要考慮的通常是帶寬、采樣率和通道數量需求，然后才是如何讓信號進入示波器。但實際上，探頭的選擇也是至關重要的一個環節。示波器探頭的主要作用是把被測的電壓信號從測量點引入示波器進行測量。所以為保證測量的精度，選擇合適的探頭很重要。

1、示波器探頭的量程怎么看？

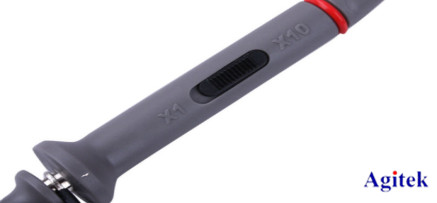

示波器探頭的量程一般無源探頭電壓300Vrms，高壓探頭或者差分探頭的量程可以根據型號查找規格書，不同衰減比檔位下的量程不同。使用時根據當前檔位確定允許輸入的最大電壓。

2、示波器探頭測量的底噪太大怎么辦？

把探頭連接上示波器后看到示波器上波形噪聲大，是正常的，這是因為沒有構成閉合回路耦合進入空間噪聲引起的。將探頭正端和地線閉合連接，可以看到當前的真實底噪。

一般在測量過程中發現噪聲過大，可以將地線摘掉，用接地彈簧測量，尤其是高頻信號。

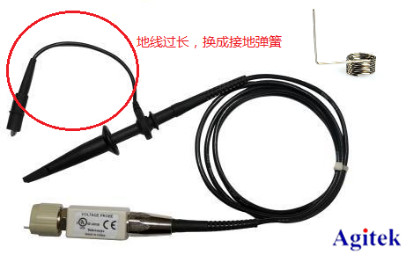

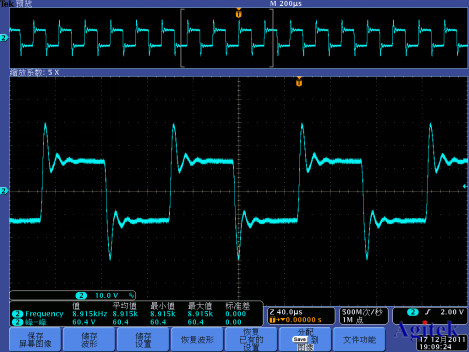

3、示波器探頭測信號有過沖，振蕩明顯怎么辦？

測量信號的上升沿出現明顯過沖或震蕩，一般是地線過長引起的。換一個接地彈簧就可以消除這種影響，測出真實的信號上升特性。

4、探頭測電壓不準確是什么原因？

探頭測電壓不準請先檢查探頭衰減比是否和示波器內設置一致，其次要考慮探頭的負載效應，如果被測電路的輸出阻抗大，那么一般的無源探頭是測不了的，得換有源探頭（有源單端/差分探頭），這是因為阻抗分壓引起的問題。

5、電源紋波測試如何選擇合適的示波器探頭？

電源紋波測試建議用高阻無源探頭1X檔，優點是不需要經過示波器內部放大噪聲小，信噪比高。測量時用接地彈簧作為地線，示波器設置帶寬限制20MHz，根據需要選擇通道耦合為AC耦合，這樣就可以觀察電源紋波等低頻小信號測量了。

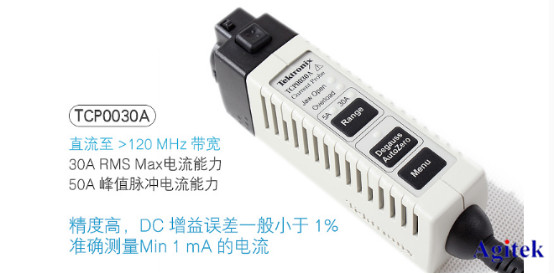

6、電流探頭導線位置變化測值漂移，如何保證測量精度？

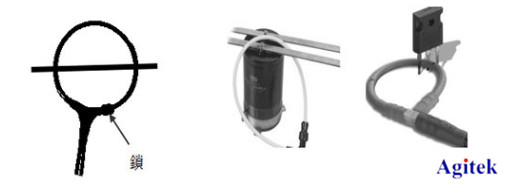

大電流測量時用類似柔性電流探頭、羅氏電流探頭，它的電流環比較大，通過的導線位置稍微移動就會影響測量值，這種情況建議固定好電流流經導線于電流環正中位置。如果希望減少位置引起的誤差可以用電流環徑小的電流探頭。小電流建議用萬用表或者皮安表測量。

7、普通的無源高阻探頭可以測市電嗎？

市電波形是220Vrms正弦波，用無源高阻探頭10X檔是可以測量的，其最大輸入電壓一般是300Vrms，是大于市電有效值電壓的。

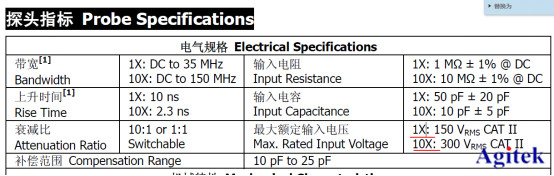

但是注意無源探頭1X檔的CAT II等級只有150Vrms，也就是說在室內插座上用的環境下允許的最大電壓只能在150Vrms，不滿足測市電220Vrms具備的耐壓限值，雖然1X檔位下通入示波器的電壓是220Vrms，用1X檔位直接測市電會損壞探頭。

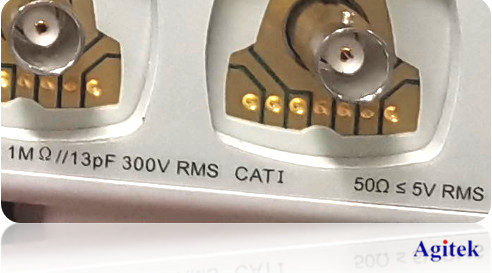

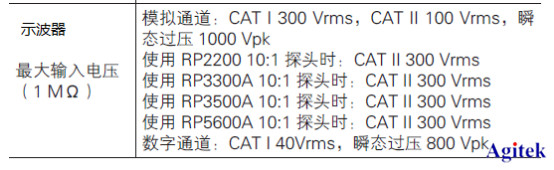

如果用同軸導線直接將市電引入示波器，這樣的話雖然避免1X探頭損壞，但從示波器最大輸入電壓指標可以看出，此時安全等級降低到CAT I等級，原則上不適宜在實驗室內進行這樣的測量。所以測市電建議用高壓探頭相對安全。

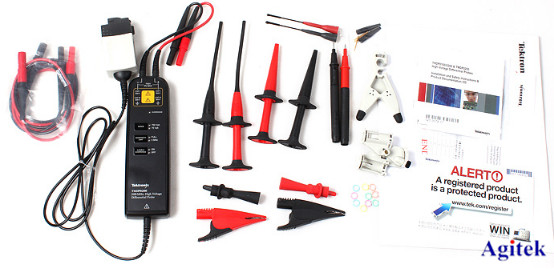

8、手上只有普通示波器，怎樣可以測浮地信號？

浮地信號測試的原則是保證信號不對地發生短路。非浮地示波器或帶電池示波器的話，可以通過差分探頭進行浮地測量，測試安全直接且具有較好的共模抑制（類似的工頻干擾）。如果簡單測量可以通過示波器兩通道接單端探頭，用探頭的正極端分別測浮地信號兩端，兩支探頭的鱷魚夾均接地。然后用示波器內部的通道運算功能CH1-CH2，得到浮地信號的電勢差波形。

9、任何探頭都要做探頭補償嗎？

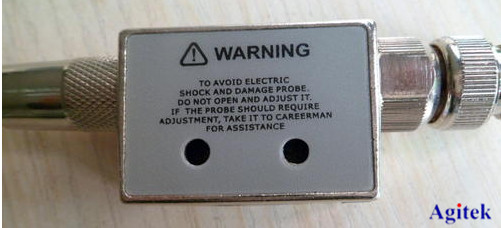

探頭補償主要針對無源探頭內部阻抗匹配而做的必要測量準備工作，通過旋轉預留的電容旋鈕Ccomp進行探頭補償，消除畸變，保證測量準確，比如無源高阻探頭、無源高壓探頭等。而一般的有源探頭則需要通過探頭內部調零和校準，實現準確測量，比如差分探頭、電流探頭。

10、示波器探頭都通用嗎？

不通用。主要有三點區別：

第一：探頭接口是否與示波器匹配；

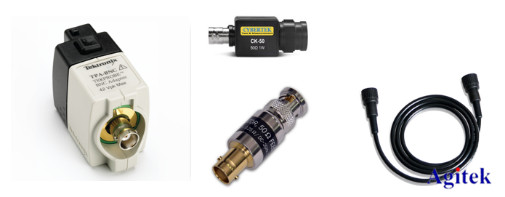

比如：泰克示波器新款是TekVPI接口，甚至老型號的泰克TekConnect接口探頭都不能直接用；此時需要泰克TDA-BNC轉換器轉換。

第二：探頭輸入阻抗是否和示波器設置輸入阻抗一致；

一些高端示波器只有50歐阻抗輸入，此時不能直接接入高阻探頭，必須使用專用的50低阻探頭。類似的有些低端示波器只有高阻輸入阻抗1M歐，此時不能直接接入50歐探頭或者BNC線，需要找一個阻抗轉換器進行轉換接入。

第三：探頭校準是否可以在現有的示波器實現。

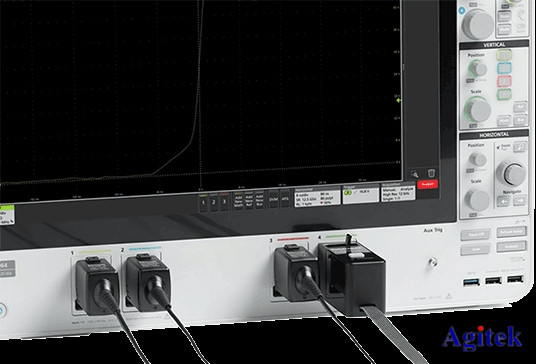

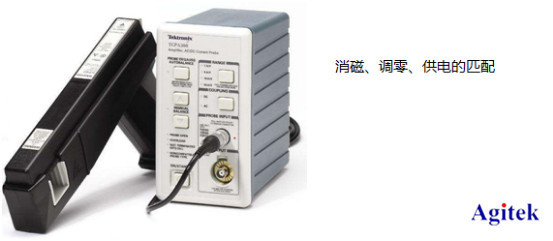

一些電流探頭是需要配合示波器設置進行調零和消磁甚至供電的，如果用在其他示波器上可能無法進行調零消磁校準，不能正常使用。

探頭的使用上存在著很多需要注意的事項，為了能正確的發揮示波器的性能，我們需要了解這些問題，才能既安全又準確的得到測量結果。如在測試測量工作中有任何問題，歡迎訪問安泰測試官網www.nfrol.com，或撥打咨詢熱線4000-029-016 。
