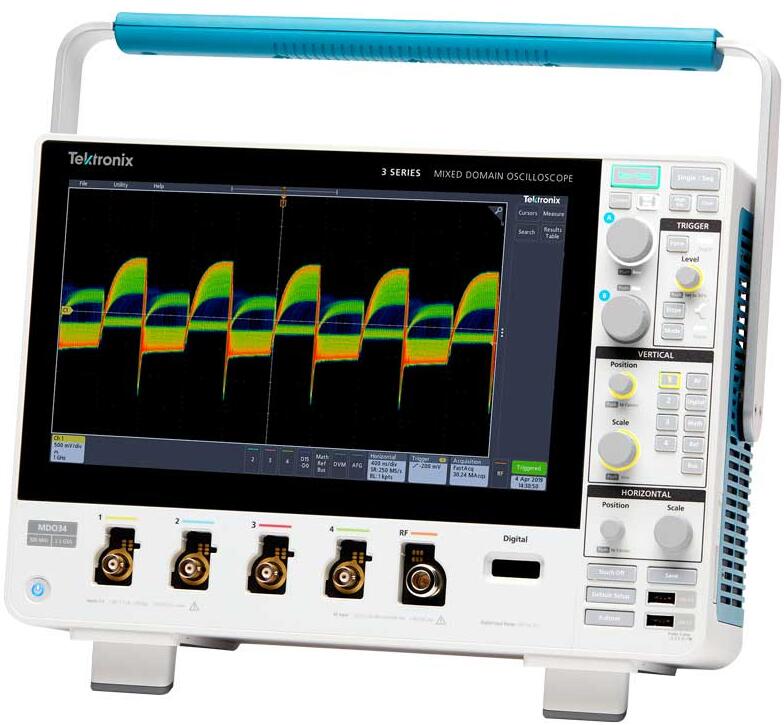

泰克MDO34示波器使用手冊

　　在小巧便攜的示波器上體驗高清晰度大顯示屏。屢獲殊榮的觸摸式界面將您的學習曲線變成階躍函數。獨特的內置頻譜分析功能由選配變?yōu)闃?biāo)配，其功能非常適合用于射頻分析。1GHz帶寬型號新升級為標配的2根或4根1GHz 無源探頭，將1GHz示波器測試系統整體性能提升1倍， 上升時間從700ps 提升到350ps, 可以測試信號幾十甚至幾百M 的高速信號。

　　超大的顯示屏以及非凡的用戶界面

　　3 系列 MDO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，超大的顯示屏和高分辨率的顯示屏，具備示波器的一般功能。

　　11.6 英寸高清顯示屏

　　捏合、輕觸、滑動電容式觸摸屏

　　小巧且功能齊全

　　3 系列 MDO 只有 6 英寸(15 厘米)深，但它具備示波器的大部分功能。它為您提供了復雜嵌入式系統的驗證和故障排除所需的工具。

　　每個模擬通道均實現高達 5 GS/s 的采樣率

　　超過 125 個觸發組合

　　幾十種自動測量

　　眾多的可用串行總線解碼和觸發選項

　　可選的 16 條數字邏輯通道

　　集成 1 GHz (標配)，3 GHz (選配)頻譜分析儀

　　可選的 50 MHz 任意波形/函數發生器

　　規格一覽

　　1、輸入通道

　　2 或 4 條模擬

　　16 條數字

　　1 個頻譜分析儀

　　2、帶寬

　　100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz

　　3、采樣率

　　模擬通道上為 5 GS/s(1 GHz 型號)、2.5 GS(所有其他型號)

　　數字通道上最高 8.25 GS/s(121 ps 分辨率)

　　3、記錄長度

　　所有通道上 10 M 點

　　4、頻譜分析儀

　　1 GHz (標配)或 3 GHz

　　5、信號發生器

　　任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac

　　6、數字電壓表

　　4 位 AC RMS、DC 和 AC+DC RMS 電壓測量

　　7、觸發頻率計數器

　　5 位頻率測量

　　8、高級分析

　　自動功率測量

　　9、協議支持

　　I2C，SPI

　　RS-232、RS-422、RS-485、UART

　　CAN, CAN FD, LIN, FlexRay

　　MIL-STD-1553、ARINC 429

　　I2S, LJ, RJ, TDM

　　USB 2.0

　   10、顯示器

　　11.6 英寸(295 毫米)

　　高清彩色 (1920 x 1080) 電容式觸摸屏

　　12、重量

　　11.7 磅(5.3 千克)

　　1 - 可選且可升級

　　2 - 產品注冊后免費

　　內置頻譜分析儀

　　不管您是頻譜分析儀專家還是臨時使用，您都可以讓內置頻譜分析儀立即開始工作。與其他提供 FFT“頻譜分析”的示波器不同，3 系列內置了真正的頻譜分析儀。

　　3 系列與常規示波器 FFT

　　1 GHz (標配)或 3 GHz (選配)內置頻譜分析儀選件

　　真正集成的頻譜分析儀硬件

　　最高 3 GHz 的超寬捕獲帶寬

　　功能強大，可升級

　　立即獲取所需的所有調試功能，或在需要時添加這些功能。

　　高達 1 GHz 帶寬

　　數字通道：MSO 選項增加 16 條數字通道

　　高達 3 GHz 的頻譜分析儀

　　DVM/頻率計數器(在注冊后免費提供)

　　任意波形/函數發生器

　　高級分析

　　串行總線解碼和觸發

　　自動功率測量
