選擇泰克示波器MSO 6 系列 的 5 大理由

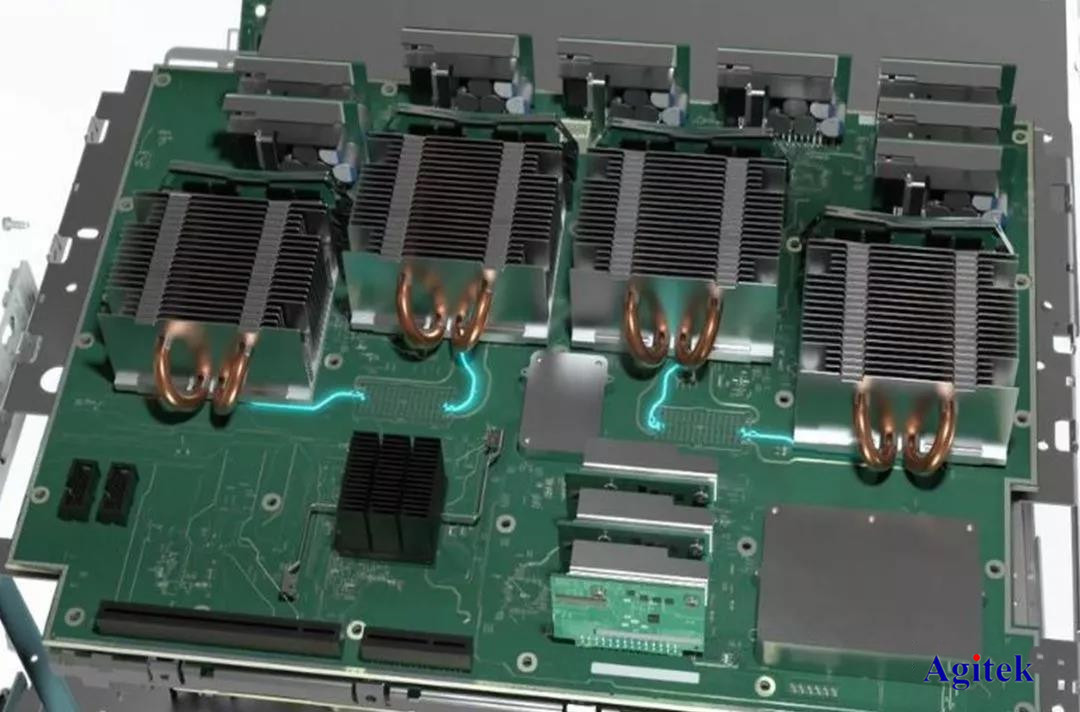

泰克公司全新混合信號示波器MSO6把中檔示波器的性能標桿提升到8GHz帶寬，在全部4條通道上同時實現了25GS/s采樣率，MSO6基于突破性的TEK049平臺和低噪聲的前端放大芯片TEK06，滿足了設計人員開發更快速、更復雜的嵌入式系統的需求。

選擇 泰克示波器 MSO  6 系列的5 大理由

1、未來可期，輕松升級

MSO6支持全面升級，可選配內置任意波形/函數發生器，在產品注冊后可免費獲得DVM和觸發頻率計數器功能選件，還有多種協議選項及串行信號測試選件，同時亦可選擇升級至Win10操作系統。

MSO6采用FlexChannel技術，示波器上每個輸入都可以作為一條模擬通道或 8 條數字通道使用。您只需把 TLP058 邏輯探頭連接到任何輸入上，就可以完成轉換，異常靈活，配置起來異常方便。MSO6還可直接升級帶寬，只需簡單的軟件許可，就可以解鎖升級到8GHz。

2、超低噪聲，超高分辨率

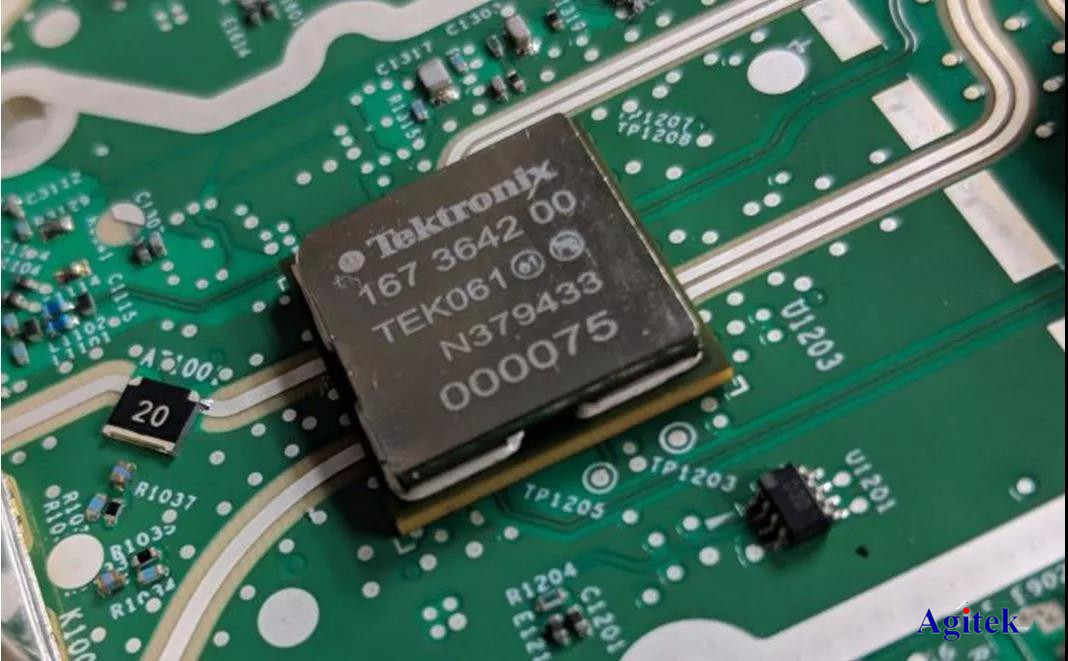

MSO6采用全新TEK049平臺，實現12bits的高分辨率，在HighRes模式時，分辨率可達16bits。同時，由于采用了新型低噪聲前端放大ASIC—TEK061，大大降低了噪聲，在1mv/div時，實測的本底噪聲RSM值只有58uV，遠遠低于市場同類示波器，提高了微小信號測量的準確度，為設計開發人員提供了準確可信的測試結果。

3、四通道全開，不漏任何細節

傳統示波器為了實現更高采用率，通常會采用交錯的ADC采樣系統，但是這種實現方法不僅要求每個ADC的垂直響應非常好，而且需要有非常精確的相位延遲采樣時鐘。

而泰克全新的MSO6使用了單片高采樣率的ADC，無需采用交錯的ADC采樣方式，即可在4條通道上同時實現25 GS/s采樣率，提高了測試精度，滿足了設計人員對多通道的測試場景的需求。

4、擴展解碼和串行分析功能

基于泰克全新TEK049平臺MSO系列示波器推出以來，泰克已增加了多項功能，而這次在發布MSO6的同期，泰克還將發布可視觸發功能及SPMI串行觸發、解碼和搜索新選項，以及針對主流串行總線分析如車載以太網、USB2.0等一致性測試功能。

MSO6支持 DPOJET高級抖動和眼圖分析軟件包，擴展了示波器功能，您可以在連續時鐘周期內，對單次采集的每個有效脈沖進行抖動測量。多次測量和趨勢圖快速顯示不同條件下的系統定時情況，包括隨機抖動、確定性抖動和有界不相關抖動的分離。

5、全新高性能探頭選項

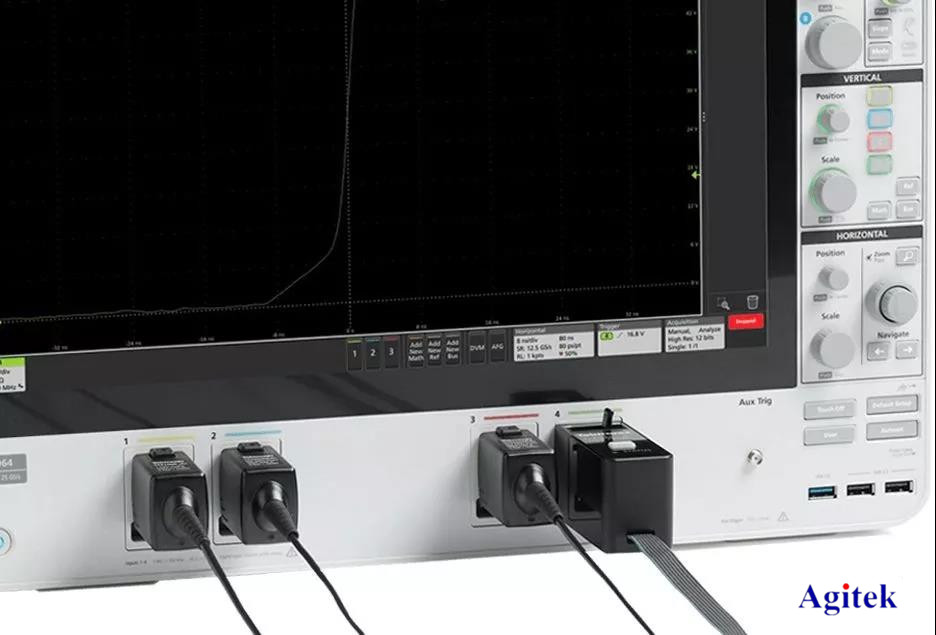

為更簡便地連接快速信號，MSO6每條通道標配一支TPP1000 ,1GHz帶寬無源探頭，同時為適合MSO6的性能水平，泰克推出一系列更高性能的新型探頭TDP7700，該探頭為TriMode?探頭，帶寬可選4、6、8 GHz。

通過TriMode?探頭，可進行高速總線分析要求的單端測量、差分測量和共模信號測量，而不用移動或改變探頭。這些探頭使用TekFlex?連接器技術，把有源緩沖器放在探頭尖端，實現好的信號保真度，支持各種連接方式連接被測器件，包括焊接尖端、直接連接和手持式點測。
