吉時利源表在PIN光電二極管的光電導電流的應用

光電二極管是一種將光轉換成電流或電壓的二極管或光電探測器， 這取決于它是否在光伏 (zero-bi-as）或光電導 ( 反向偏置 ) 模式。當光電二極管是在反向偏置模式下，輸出電流與施加在光電二極管結的光強度成正比。因此，光電二極管可以探測到非常柔弱小量的光，具有寬泛的應用范圍：包括攝影，光探測器，醫學成像儀器和光通信。 當光電二極管反向偏置時，產生的電流為光電流(光獲得) 和暗電流(沒有光)的組合結果。光電流通常和施加電壓成一個恒定函數關系。然而，暗電流則是施加電壓引起的微小泄露電流。暗電流是由PN熱效應激發的泄露，經常作為溫度的函數來測量。光電流和暗電流的測量可以用吉時利源表進行，其能在很大范圍內掃描電壓和測量電流。

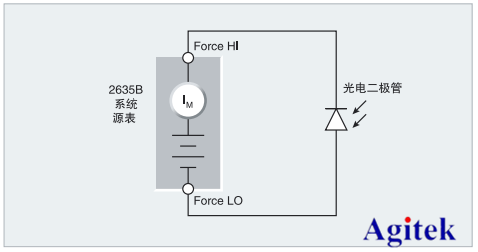

圖 1. SMU 源表測量光電二極管 I-V 特性

測量配置：

圖 1 顯示了吉時利源表2635B 型測量反向偏置光電二極管的光電流。 該儀器可以掃描電壓，測量電流，具有 < 1fA 的分辨率。它也可以測量 正向偏置 I-V 特性。在這種情況下，使 Kelvin 連接到 DUT，以防止不 必要的電壓下降從而影響測量精度。

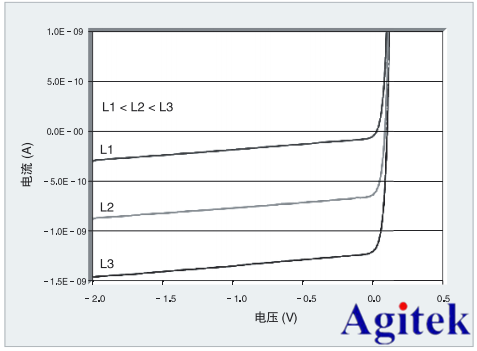

圖 2：由 吉時利源表2635B 測得基于不同的光感度下 PIN 光電二極管的光電導電流反向偏置電壓曲線
