如何使用吉時利皮安表6485/6487進行離子束測量

概述

離子束用于各種應用場合，諸如，質譜儀和離子注入機等。離子 束電流通常非常?。╩A）, 所以需要使用靜電計或皮安表來進行測量。今天安泰測試為大家介紹如何使用吉時利皮安表6485 型和 6487 型皮安表來進行這種測量工作。在電流靈敏度更高時，可以改用靜電計來進行測量。

測量方法

如果離子源偏離地電位，那么離子收集電極多半處在地電位。在這種情況下，可以使用簡單的真空同軸接頭來進行從收集電極到皮安計的連接。圖 1 示出吉時利皮安計6485從離子收集電極測量電流的情況 , 這時儀器工作在地電位。

然而，如果離子源處在地電位，那么離子收集電極必須偏離地電位。6485 型皮安計只能偏離地電位大約 42V, 所以必須使用能夠浮地電位達 500V 的吉時利皮安計6487 型。圖 2 是 6487 型皮安計浮地測量離子束的一個例子。皮安計的高端通過三同軸的真空接頭連到離子收集電極。皮安計的低端由電壓源偏離地電位。出于安全的考慮，當偏置電 壓大于 42V 時，應當使用三同軸的真空接頭。6487 型皮安計能夠浮 地高達 500V。

如果無法找到三同軸的真空接頭，那么可以在絕緣的 BNC 連接 處構建金屬安全屏蔽（圖 3）。將該金屬安全屏蔽接地。。如果對地的浮地電壓小于 42V, 那么絕緣的 BNC 接頭就不需要安全屏蔽。

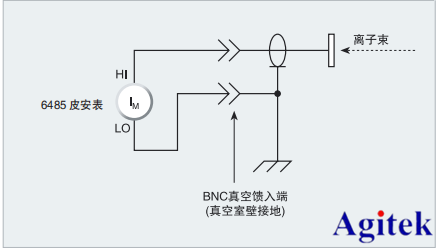

圖 1. 帶接地 BNC 插座的離子收集極

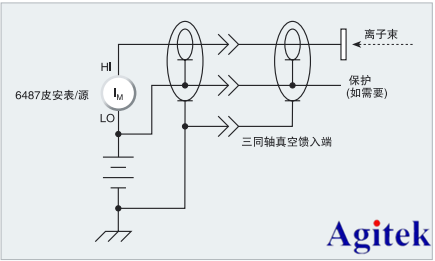

圖 2. 帶三同軸插座的離子收集電極

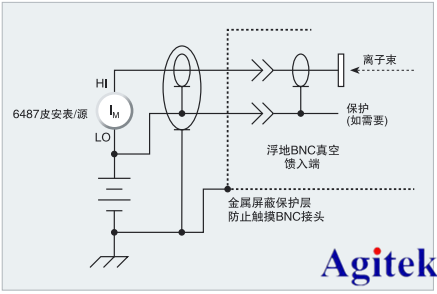

圖 3. 帶 BNC 插座的離子收集極

完成電路連接之后，接通偏置電壓，在沒有離子束電流的情況下 進行電流測量，以驗證系統能夠正常工作。如果這時的電流比要測量 的電流大得多，那么系統中一定存在著寄生泄漏通路，必須將其糾正。 我們常常需要把離子束電流與時間的函數關系畫成曲線。此項工作可以使用皮安計的模擬輸出功能來完成或者使用 IEEE-488 總線或 RS-232 接口來采集讀數，再用繪圖編程軟件包（例如 ExceLINX）或 圖表軟件將其畫成曲線。

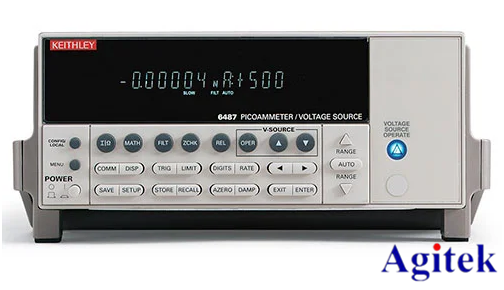

吉時利皮安表Keithley 6400 系列提供經濟實惠且專業的低電流測量解決方案，可測量元器件中的超低漏電流、光學器件中的暗電流以及顯微儀器中的射束電流，是很多研發型企業和高校的首選，安泰測試作為泰克吉時利的長期合作伙伴，和廠家一起為用戶提供全面的測試方案，如果您想了解吉時利皮安表更多應用，歡迎訪問安泰測試網www.nfrol.com。
