如何利用吉時利源表進行二級管測試

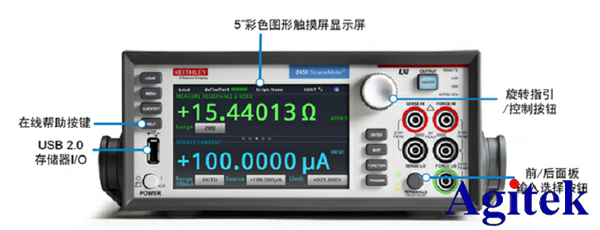

I-V測試是二級管測試必不可少的項目。二極管I-V特性分析通常需要高靈敏電流表、電壓表、電壓源和電流源。吉時利源表2450是二極管特性分析的理想選擇，提供四象限精密電壓和電流源/負載，可精確地發起電壓或電流以及同時測量電壓和/或電流，其電壓和電流測量分辨率分別達到10 nV和10 fA。

選擇一臺可靠的儀器是測試的基礎，正確的操作方法也會讓測試更加可靠，安泰測試就給大家分享一下使用吉時利源表進行測試的小妙招。

Q1 消除引線電阻引起的誤差

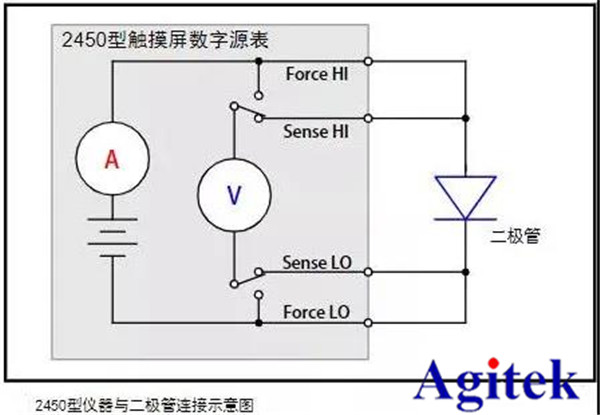

I-V測試時，使用4線連接法，可以消除引線電阻的影響。當引線與二極管連接時，注意Force HI和Sense HI引線與二極管陽極端相連，Force LO和Sense LO引線與二極管陰極端相連。盡可能使連接靠近二極管，以消除引線電阻對測量準確度的影響。特別是在源或測量大電流或低電壓時，這一點很重要。

Q2 減少電磁干擾的小技巧

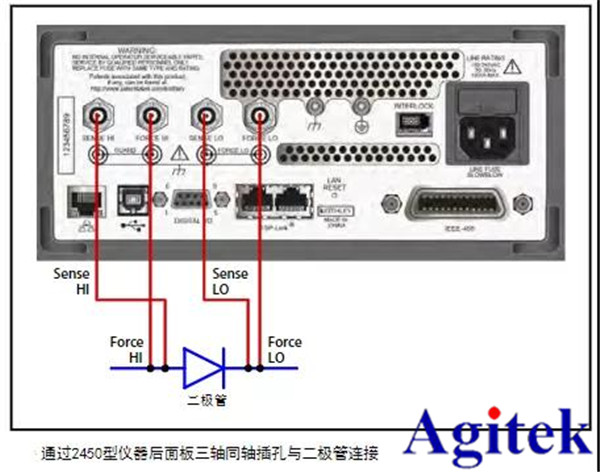

如果測量低電平電流(<1μa)，推薦使用后面板的三軸同軸連接器和三軸同軸電纜，不建議使用前面板的香蕉插孔。三軸同軸電纜具有屏蔽功能，能減少電磁干擾效應（電磁干擾效應可能會干擾讀數）。

另外，為減少電磁干擾還需要把二極管放置在避光的金屬屏蔽箱內。

Q3 生成、執行和瀏覽I-V曲線的步驟

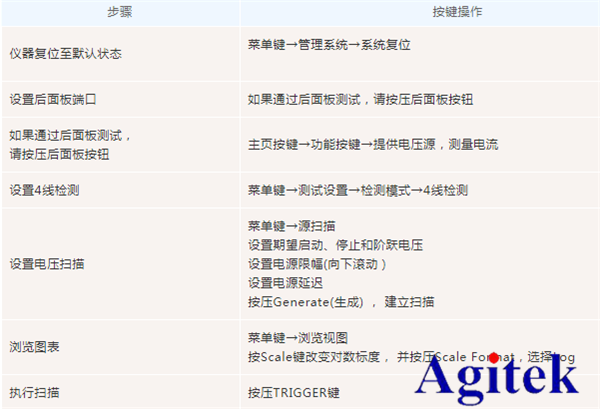

吉時利源表2450具有直觀、多點觸控用戶界面。通過吉時利源表2450，只需幾個簡單的按鍵步驟，便可生成和瀏覽I-V曲線，快速完成二極管I-V測試。操作如下：

以上就是安泰測試給大家分享的如何利用吉時利源表進行二級管測試，如果大家在使用吉時利源表過程中有什么問題，歡迎咨詢安泰測試www.nfrol.com，我們有專業的技術團隊提供免費技術支持服務。
