對泰克混合信號示波器進行電源測試的方法

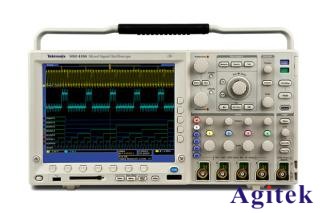

　　說到測試電源，大家第一時間會選擇用萬用表進行實測。但是如果一次要測試的參數很多，就會比較麻煩。現在示波器提供了很多自動測量功能，可以用來簡單實現幅度測量，可以測量幅度的高低，極值，平均值，周期等，還可以定時測量(周期、頻率、上升/下降時間、正負占空比、正負脈寬、突發寬度等)。但是在實際操作中，很多工程師對于利用示波器進行電源測試的要點并不是很清楚。以下是一些步驟和要點，供大家參考。(這里的說法是基于我使用泰克MSO4054混合信號示波器和泰克的探頭配置。不同的示波器和探頭會有一些差異。)

       選擇示波器的幾個關鍵點。
      1.記錄長度和分析工具很多電源測量，必需捕獲1/4周期或1/2周期(90度或180度)的工頻信號，有些測量甚至需要捕獲整個周期，這就要求示波器有足夠的記錄長度才能滿足要求(MSO4034混合信號示波器記錄深度為10M，對于一般的電源測試來說足夠了)。比記錄長度長更重要的是提供能夠利用所有這些數據的工具(比如泰克的Wave Inspector)。否則，要處理幾百萬點的記錄長度，難度系數很大，也很費時間。

　　2.電壓探針和電流探針之間的時間延遲。每個電壓探頭和電流探頭都有其特有的傳播延遲。電流探頭和電壓探頭的延遲差稱為時滯，會導致幅度和定時測量不準確。當探頭沒有正確“校正時滯”時，測量精度會下降，比如開關損耗。當我使用的Tektek VPI探頭連接到Tektek 4000系列示波器時，它們會自動設置相應的時間延遲校正值，以實現電源測量中的最大精度。

　　3.探針偏置差分探針通常具有較小的電壓偏置。這將影響精度，在繼續測量前必須消除這種電壓偏差。大多數差分電壓探頭具有內置的DC偏置調節控制功能，可以相對簡單地消除偏置。一些探頭具有內置的自動消磁/自動清除程序。例如，使用TekVPI探頭時，只需按下探頭“comp”框上的按鈕。準確測試電壓波形和電流波形使用數字示波器測量電源時，需要測量設備中的電壓和電流。需要兩種不同的探針:電壓探針(通常是高壓差分探針)和電流探針。測量流過MOSFET的電流相對簡單，可以使用許多不同的霍爾效應電流探針來完成，例如TCP0030。但是，測量電壓會面臨更多的問題。MOSFET沒有連接到交流電源接地或電路輸出接地。因此，不可能用示波器測量接地參考電壓，因為將探頭的地連接到任何MOSFET端子都會使通過示波器接地的電路短路。差分測量是測量MOSFET電壓的最佳方式。在差分測量中，可以測量漏極-源極電壓，即MOSFET漏極和源極端子的電壓。取決于電源的范圍，漏極到源極的電壓可以達到幾十到幾百伏。測量開關晶體管的瞬時功耗幾乎是每個電源設計項目的一部分。選擇能夠在最差工作極限下經濟可靠運行的元件非常重要。

　　一些制造商的電流和電壓檢測解決方案為這些測量提供了理想的選擇。除了提供安全測量解決方案，它們還提供非常簡單的時間延遲校正功能。自動設置相應的時間延遲校正值，以實現電源測量的最大精度。為電壓波形、電流波形和計算波形提供正確的刻度和單位，單位為瓦特。用泰克4000系列示波器介紹以下簡單的測量步驟:連接探頭;按Autoset，示波器自動調整垂直設置和水平設置;設置查看波形;結石波形定義為Ch1 * Ch2;打開面積測量，測量曲線下的面積(能量);光標讀數顯示瞬時功率。通過使用測量門控，我們可以將面積測量限制在特定區域，并檢查與MOSFET的啟動時間(Ton)和關斷時間(Toff)相關的功耗。

　　以上就是關于泰克混合信號示波器進行電源測試的基本步驟介紹，對于大家在使用時能夠提供一點幫助。如果還有其他疑問，可以通過網站聯系方式與我們?nèi)〉寐?lián)系，安泰測試人員會在收到消息后的第一時間與您取得聯系。
