泰克示波器的實驗原理是什么以及測量方法

　　所有數字存儲示波器(DSO)的核心部件是模數轉換器(ADC)和采集存儲器。這是示波器用來獲得波形圖的最基本組件。ADC采集模擬輸入信號，然后將特定時間點的模擬電壓值轉換為數字二進制值。在當今的大多數DSO中，這通常是以8位垂直分辨率實現的。也就是說，DSO通常能以1/256的分辨率分辨出輸入信號的電壓值。

　　衰減器、DC偏移和放大器模塊對輸入信號進行預標度調整，以將輸入信號的標度調整到ADC的固定動態范圍之內。當您調節V/div旋鈕時，衰減器模塊中會設置一個特定的分壓器網絡，這可能會降低輸入信號的幅度并設置放大器的增益。當調節垂直位置旋鈕時，DC偏移將會改變。同樣，這將使具有一定DC偏移的輸入信號在ADC的固定動態范圍內。

　　觸發時基模塊控制ADC采樣(圖形采集)的時間和頻率。觸發信號實際上告訴時基塊何時停止采集(圖形)。例如，如果示波器的存儲深度為1000點(每次采集的樣本數)，并且如果示波器被設置為在屏幕中間觸發，則時基模塊將使能ADC/存儲模塊，連續采樣輸入或命令將填充至少一半的存儲器。觸發事件發生后，時基模塊允許ADC/存儲器模塊在采樣結束前再采集500個樣本。在這種情況下，采集存儲器中的前500個樣本代表觸發事件之前的波形數據，而采集存儲器中的后500個樣本代表觸發事件之后的波形數據。

　　采集期結束后，存儲在采集存儲器中的樣本必須經過處理才能顯示。早期的DSO僅使用示波器的CPU系統從采集存儲器中讀取數據(一次一個樣本)，對數據進行處理，然后將采樣的數據存儲在顯示存儲器中。這是一個非常耗時的過程，有時會導致波形更新速度緩慢，尤其是在處理深度存儲記錄時。現在很多新的DSO都是使用專門的可定制DSP來快速處理/數字濾波數據，然后以“流水線”的方式高效地將波形數據輸入到顯示存儲器中，從而提高吞吐量和波形更新率。

　　了解了泰克示波器實驗原理之后，我們再來振幅和頻率看看測量方法(以泰克示波器MSO64為例)

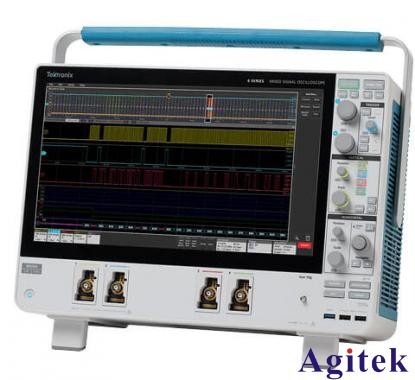

　泰克示波器MSO64

　　(1)將示波器探頭插入通道1插孔，并將探頭上的衰減置于1檔位;

　　(2)將選擇的通道置于ch1，將耦合方式置于dc檔;

　　(3)將探頭探針插入校準信號源小孔，此時示波器屏幕上出現光跡;

　　(4)調整垂直旋鈕和水平旋鈕，使屏幕顯示的波形圖穩定，并將垂直微調和水平微調放置在校準位置;

　　(5)讀取垂直方向的波形圖所占格數，乘以垂直衰減旋鈕的指示值，得到校準信號的幅度;

　　(6)讀取每個周期在水平方向上占用的波形數，乘以水平掃描旋鈕的指示值，得到校準信號的周期(以周期倒數為頻率);

　　(7)一般來說，校準信號的頻率為1khz，幅度為0.5v，用于校準示波器內部掃描振蕩器的頻率。如果不正常，應調整示波器(內部)對應的電位器，直到達到一致。
