選擇泰克示波器應該關注的指標

　　自從示波器問世以來，它一直是最重要和最常用的電子測試工具之一。隨著電子技術的發展，示波器的能力在不斷提高，示波器的性能和價格也是五花八門，市場參差不齊。

　　泰克示波器一直是電子工程師青睞的品牌。憑借著自身的高性能和高性價比，成為很多客戶首先選擇的示波器品牌。那么在選擇泰克示波器時需要注意哪些指標呢?今天，安泰測試給大家分享一下:

　　1、影響示波器信號價格和性能的因素

　　你知道你在用示波器觀察什么嗎?你想要捕捉和觀察的信號的典型表現是什么?你的信號有復雜的特征嗎?你的信號是重復信號還是單一信號?你想測量的信號躍遷過程的帶寬或上升時間是多少?你打算用什么信號特征來觸發短脈沖、脈寬、窄脈沖等?你打算同時展示多少個信號?你打算如何選擇示波器的價格，示波器的性能價格比?

　　2、示波器選擇模擬的還是數字的?

　　傳統的觀點認為模擬示波器有熟悉的面板控制，價格實惠，因此總覺得模擬示波器更加“好用”。但隨著A/D轉換器速度的逐年提高和價格的不斷降低，以及數字示波器測量能力的不斷增強和實際上不受限制的多種功能，數字示波器已經占了先機。

　　3、帶寬是多少?

　　帶寬一般定義為正弦輸入信號幅度衰減到-3dB時的頻率，即70.7%。帶寬決定了泰克示波器的基本測量能力。隨著信號頻率的增加，示波器的精確顯示能力會下降。如果沒有足夠的帶寬，示波器將無法分辨高頻變化。振幅會失真，邊緣會消失，詳細數據會丟失。如果沒有足夠的帶寬，信號的所有特性，比如響鈴和振鈴，都將變得沒有意義。

　　有兩種類型的帶寬：重復(或等效時間)帶寬和實時(或單次)帶寬。重復帶寬僅適用于重復信號，顯示來自多個信號采集周期的樣本。實時帶寬是示波器單次采樣所能捕捉到的最高頻率，當捕捉到的事件不經常發生時，要求相當高。實時帶寬與采樣率有關。

　　4、影響泰克示波器價格和性能的因素——采樣率是多少?

　　它被定義為每秒的樣本數(S/s )，是指數字示波器采樣信號的頻率。示波器的采樣率越快，顯示波形的分辨率和清晰度越高，丟失重要信息和事件的概率越小。如果需要在較長的時間范圍內觀察一個緩慢變化的信號，那么最小采樣率就變得更加重要。為了在顯示的波形記錄中保持固定數量的波形，需要調整水平控制按鈕，顯示的采樣率也會隨著水平調整按鈕的調整而變化。

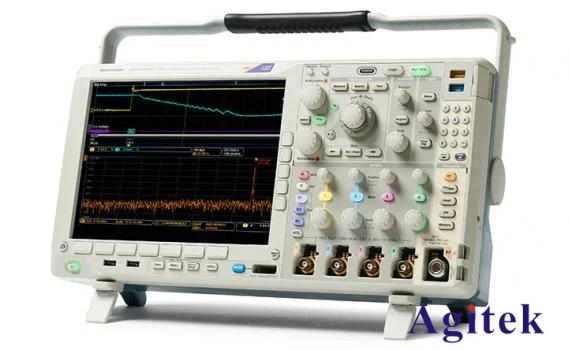

MDO4104-3混合域示波器

　　5、存儲深度

　　存儲深度是示波器可以存儲多少采樣點的量度。如果你需要連續捕獲一個脈沖序列，則需要示波器有足夠的內存來捕獲整個事件。所需的存儲深度，也稱為記錄長度，可以通過將要捕獲的時間長度除以精確再現信號所需的采樣速度來計算。在正確的位置捕獲信號的有效觸發，通常可以減少示波器的實際存儲容量。

　　6、示波器通道

　　您需要的通道數量取決于您的應用。對于常見的經濟型故障查找應用，需要雙通道示波器。但是，如果需要觀察幾個模擬信號的關系，就需要一個4通道示波器。許多從事模擬和數字信號系統工作的工程師也考慮使用4通道示波器。還有一種更新的選擇，即所謂的混合信號示波器，它將邏輯分析儀的通道計數和觸發能力與示波器的更高分辨率結合在一起，成為具有時間相關顯示的單一儀器。

　　7、影響示波器價格和性能的因素-指標精度

　　示波器的指標有很多，比如垂直靈敏度、掃描速度、增益精度、時間基準、垂直分辨率、保修期等。

　　當你挑選購買示波器時，在面對五花八門的示波器品牌，各種各樣的示波器型號，不知道如何挑選適合自己的示波器，可以與安泰測試人員取得聯系，我們會根據您的實際需求、價格預算幫助您挑選適合您的示波器。
