泰克示波器鮮為人知的十大功能（上）

  　泰克示波器在工程師中應用廣泛。據不完全統計，世界上80%的工程師都在使用泰克示波器。如今泰克示波器已上市幾十年，各大高校、研究所、實驗室都在使用，依舊帶給工程師驚喜。無論是電源、汽車、嵌入式設計還是射頻行業，泰克示波器在不同行業的關鍵測試中都發揮著重要作用。但是對于泰克示波器的隱藏功能大家都知道嗎?

　　除了提供準確的測試數據，泰克示波器還有10個鮮為人知的獨特功能。這些功能可以幫助您提高測試精度，更好地觀察圖形，更方便地提交報告。安泰測試為大家介紹泰克示波器10個鮮為人知的獨特功能，可以幫助您提高測試精度，更好地觀察圖形，更方便地提交報告，讓你在求速技術市場的競爭中快速取勝。

　　特異功能1：垂直分辨率12位

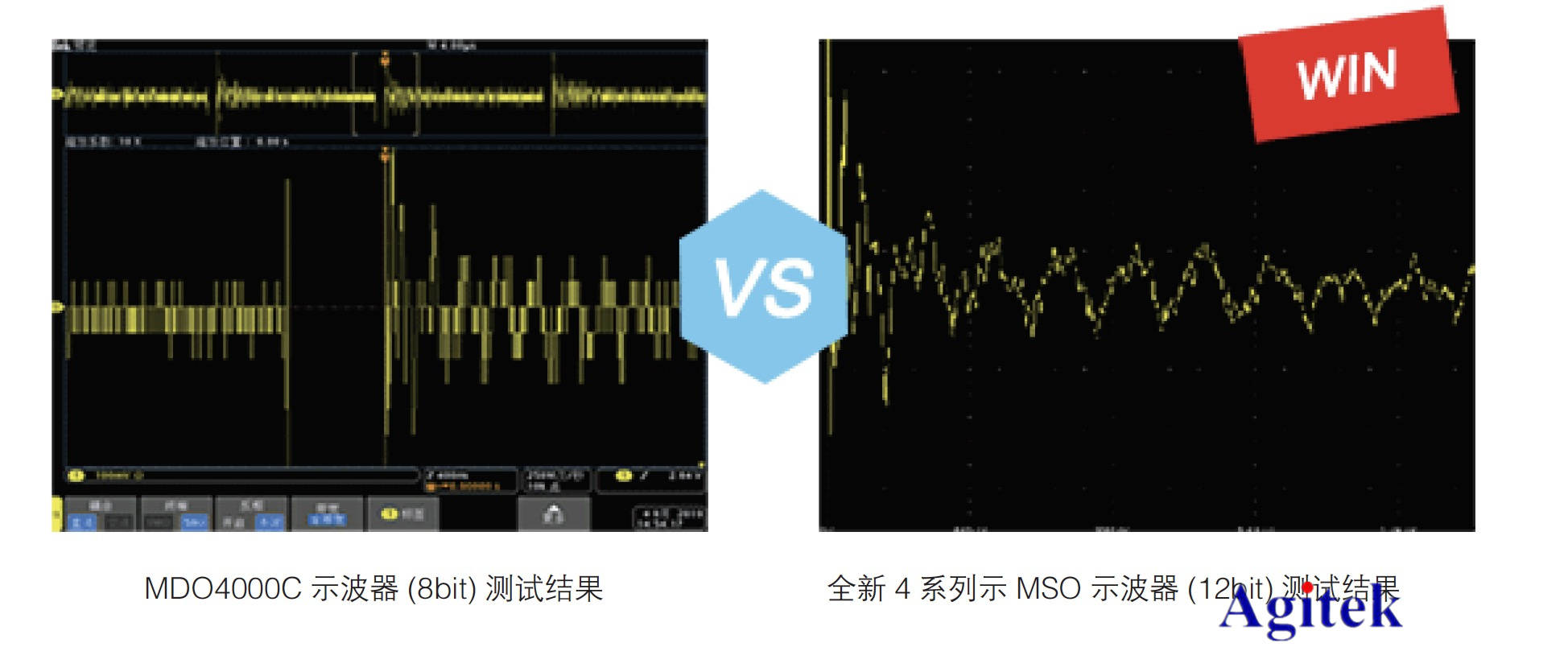

　　MSO系列4/5/6的用戶不僅擁有真正的12位ADC，還可以應用一種全新的高分辨率模式，即基于硬件的獨特有限脈沖響應(FIR)濾波器，根據選定的采樣率進一步提高垂直分辨率。FIR濾波器保持采樣速率的最大帶寬，同時防止混疊并消除來自示波器放大器和ADC的噪聲，該帶寬高于所選采樣速率的可用帶寬。高分辨率模式始終提供至少12位垂直分辨率，當采樣速率≤ 125ms/s時，可擴展至16位垂直分辨率。

　　新的12位ADC是目前世界上最快的轉換器，內部運行速率為25 GS/s，每通道采樣率比以前的同類示波器高25%。2位實現4096個垂直模數轉換級，分辨率比8位ADC的示波器高16倍。每個ADC通道都基于交錯式連續鄰近寄存器(SAR)結構，每個Tek049芯片包括4個ADC，總吞吐量達到100 GS/s。

　　特異功能2:疊加和分區顯示功能

　　傳統示波器一般采用疊加顯示波形的功能。盡可能利用示波器的垂直分辨率，使測試波形占據整個屏幕，可以觀察到波形的細節。如果同時觀察到兩個信號，波形縮小到理想的50%，則分辨率降低到50%左右，如果觀察到四個信號，則降低到全屏顯示的25%。

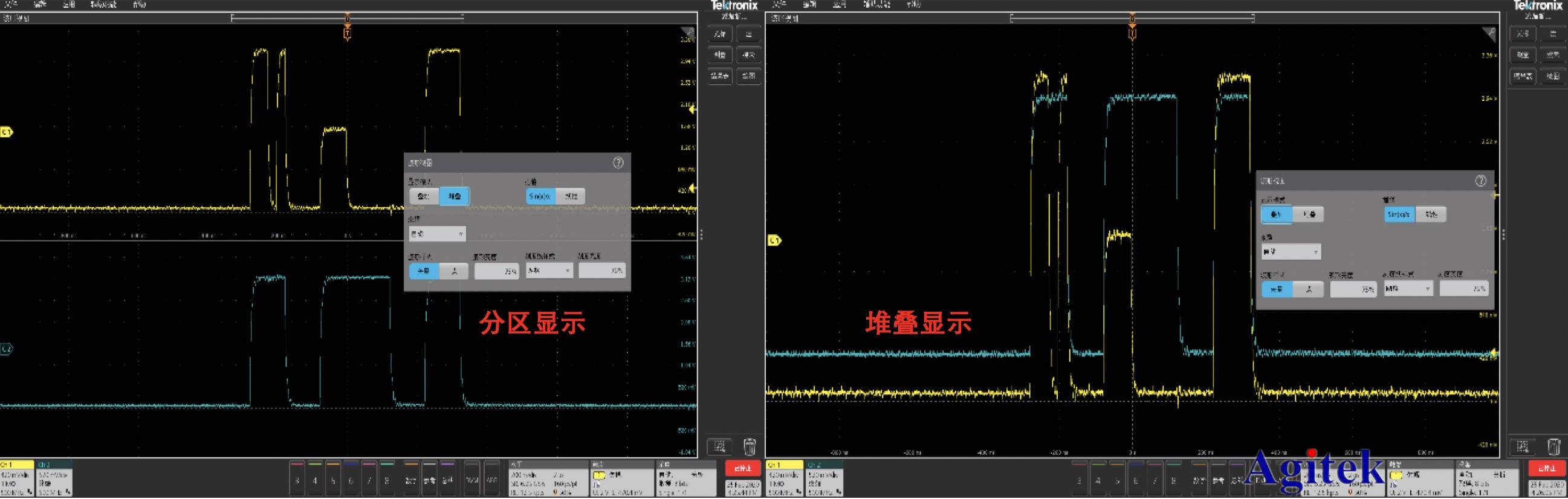

　　為了給工程師解決這個問題，泰克新平臺示波器引入了分區顯示的功能。利用該功能，可以劃分示波器屏幕的顯示區域，每個區域顯示一個通道的波形，從而保證每個波形相位不干擾或犧牲其垂直分辨率。

　　泰克這種獨特的分區顯示功能，打破了傳統示波器的兩大局限。很多示波器品牌不使用“分區顯示功能”的原因是該功能對硬件芯片和屏幕顯示要求極高。

　　Tek049芯片用于Tek049新平臺示波器系列，是Tek049新開發的ASIC(專用集成電路)。它是一款高度集成的片上系統(SOC)混合信號ASIC，包含4億個晶體管和20億個連接，由四個內部ADC(模數轉換器)和集成DSP(數字信號處理器)組成。它完全支持“分區顯示”等對示波器要求極高簡化度的功能。

　　特異功能3:用示波器測量EMI

　　只用示波器測量EMI?可以，不需要額外配備頻譜分析儀。泰克系列MDO示波器內置頻譜分析儀，可以幫助您快速找到EMI的來源。與其他提供FFT“頻譜分析”的示波器不同，3系列MDO示波器內置實頻譜分析儀，超寬捕捉帶寬高達3 GHz，并配備了1 GHz或3 GHz內置頻譜分析儀的選項。

　　與常規示波器FFT相比，MDO 3示波器提供了以下頻譜特性

　　動態范圍比FFT高15 db

　　Rf支持高達3 GHz的超寬帶捕捉帶寬

　　不要使用任何模擬輸入通道(系列3使用MDO提供標準N連接器頻譜分析)進行輸入。

　　11.6英寸全高清觸摸屏和屢獲殊榮的用戶界面

　　特殊的觸摸按鈕使光譜分析更容易。

　　自動標記和識別光譜靈敏度的峰值。

　　光譜分析特性，如跟蹤模式、檢測方法和自動測量等。

　　特異功能4:手動光標測試功能(多種光標模式)

　　光標功能是工程師常用的示波器功能。您可以快速手動測試信號的時差或幅度差。大多數工程師都會使用光標測試的基本功能，但是泰克示波器的高級光標測試功能卻鮮為人知:

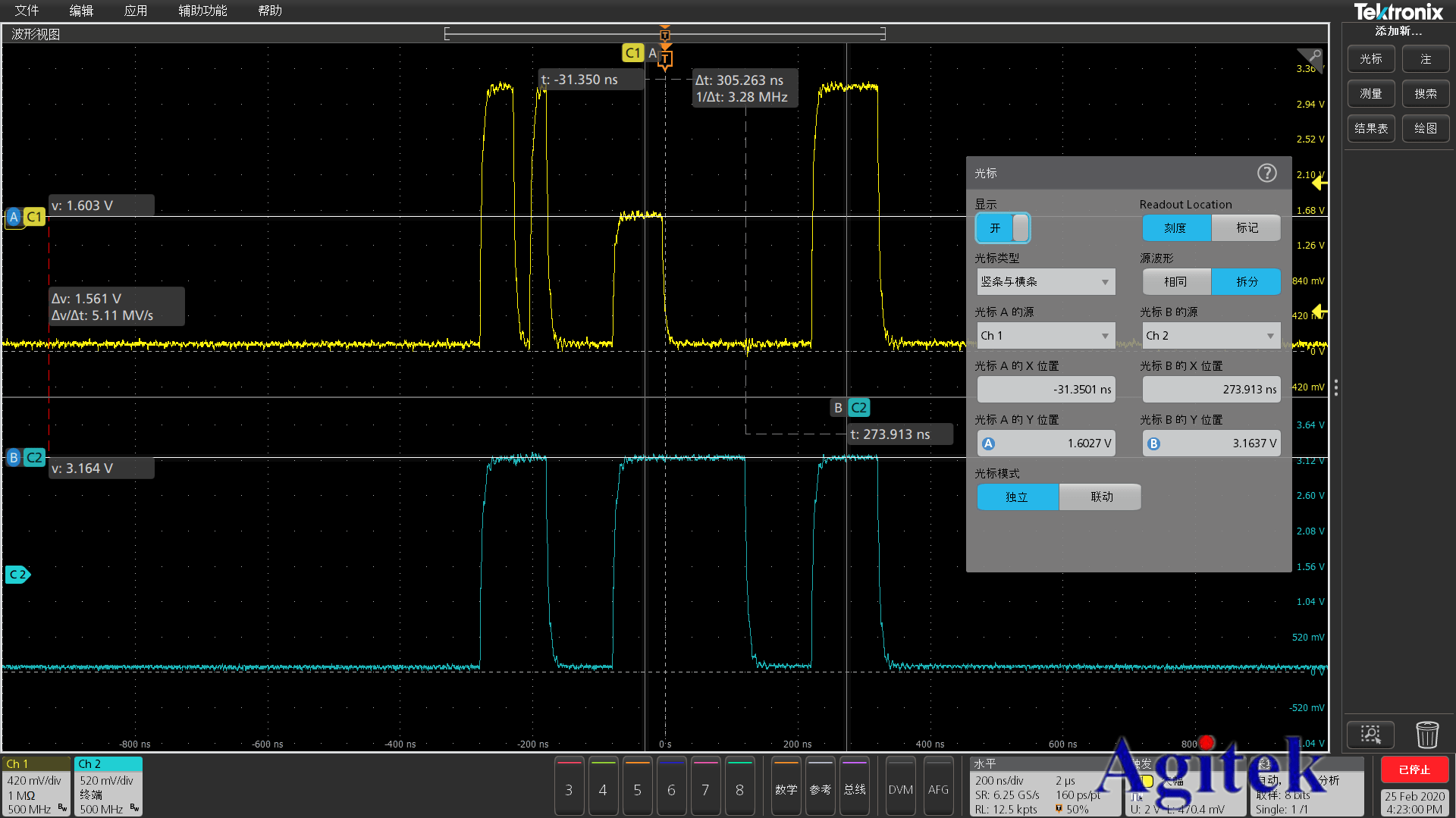

　　1)利用泰克示波器的光標測試功能，可以測量波形、水平、垂直、水平、垂直，大大擴展了光標測試的應用范圍。比如選擇波形光標測試，可以一次性測試光標1和光標2的水平和垂直參數以及該波形的兩個光標參數的變化?62、并且可以設置光標聯動，從而將其他周期波形與初始測試位置的參數進行對比，快捷方便。

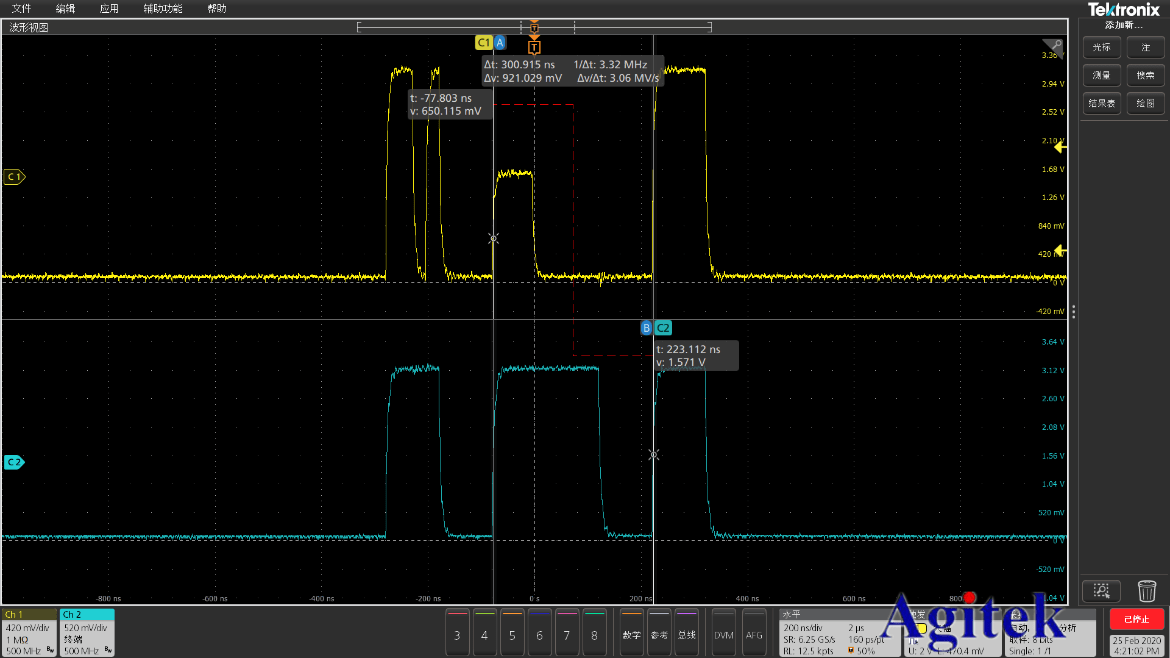

　　2)如果選擇一個波形，可以設置兩個光標源來測試不同波形之間的時序關系。如圖所示，您可以輕松測試通道1波形的第一個上升沿和通道2波形的第三個上升沿之間的時間差。

　　3)如果選擇水平和垂直模式，可以在水平和垂直模式下指定不同的測試源，從而輕松測試兩個不同通道波形的水平和垂直關系。

　　特異功能5:無限數學通道

　　數學通道對于示波器來說也是一個非常有用的功能。在很多場景下，我們測試的是一種信號，但還是需要對信號進行處理。此時，我們可以使用數學通道函數，根據兩個或多個波形之間的運算，或者通過對波形數據應用公式，來創建新的波形。泰克新平臺示波器消除了系統的物理內存限制，可以實現無限制的數學運算波形加到波形上。

　　本篇介紹了泰克示波器10大特異功能中的5個，大家快拿起手邊的泰克示波器操作起來試一試，在下篇，安泰測試會為大家介紹另外五個功能。如果你有任何疑問，可以登錄網站和我們取得聯系www.nfrol.com或者撥打電話4000-029-016。
