泰克示波器鮮為人知的十大功能（下）

　　在上一篇為大家主要介紹了泰克示波器的5大鮮為人知的功能：垂直分辨率12位、疊加和分區顯示功能、用示波器測量EMI、手動光標測試功能(多種光標模式)、無限數學通道。這篇接著為大家帶來另外5個特異功能。

　　特異功能5： 無限的數學通道

　　數學通道對于示波器也是非常有用的功能，很多場景我們測試一類信號，但是還需要對信號進行處理才是最終需要的，這時就可以利用數學通道功能，根據兩個或更多波形之間的運算，或者通過將公式應用至波形數據來創建新的波形。泰克新平臺示波器排除了系統物理內存限制，可實現無限制的添加至波形的數學運算波形。

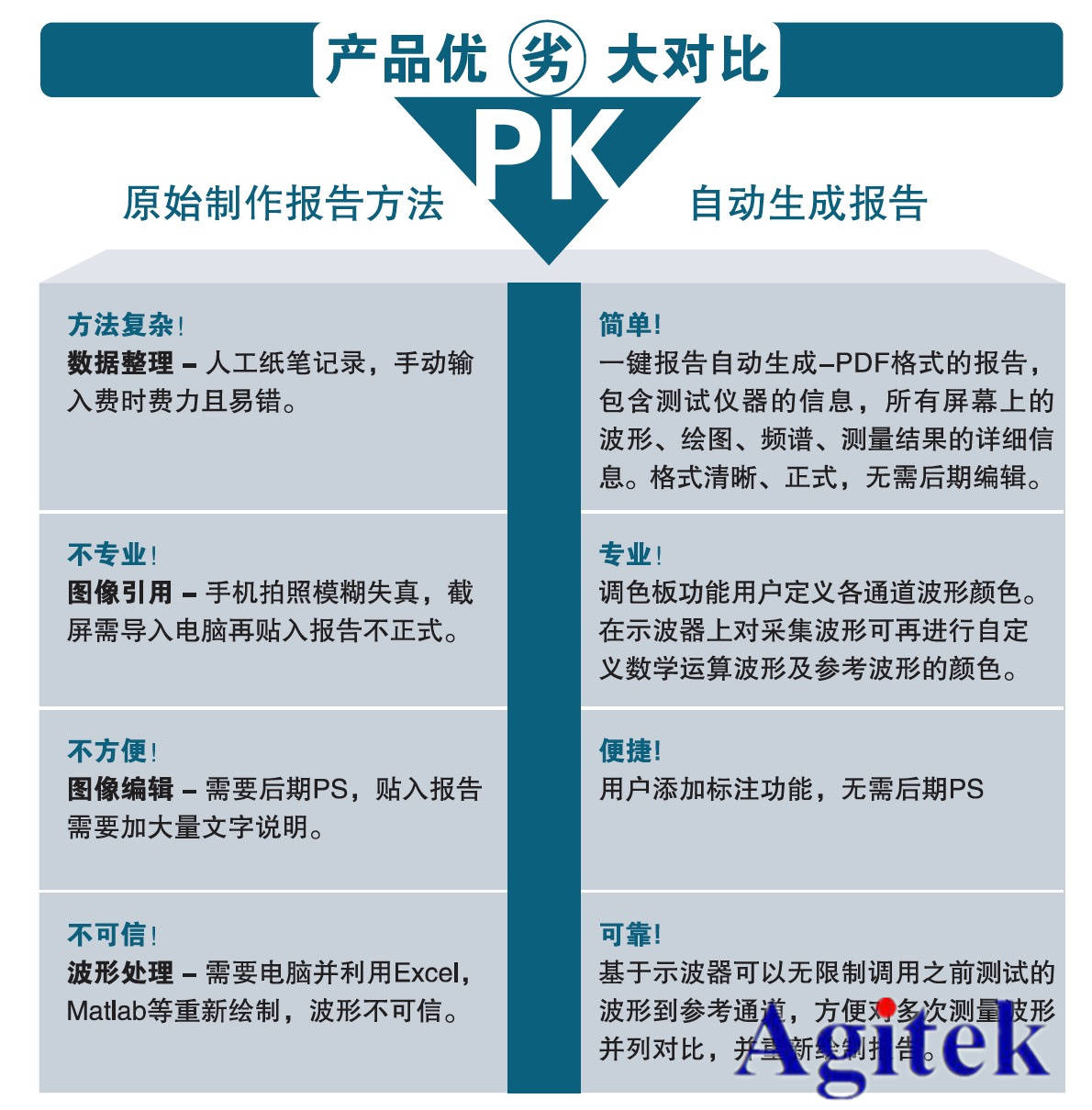

　　特異功能6： 自動報告生成功能

　　4系列MSO混合信號示波器的自動報告生成功能可以一鍵搞定原本復雜的報告過程，不再讓不完整的報告整理掩蓋您的測試成果，簡化您的測試流程。

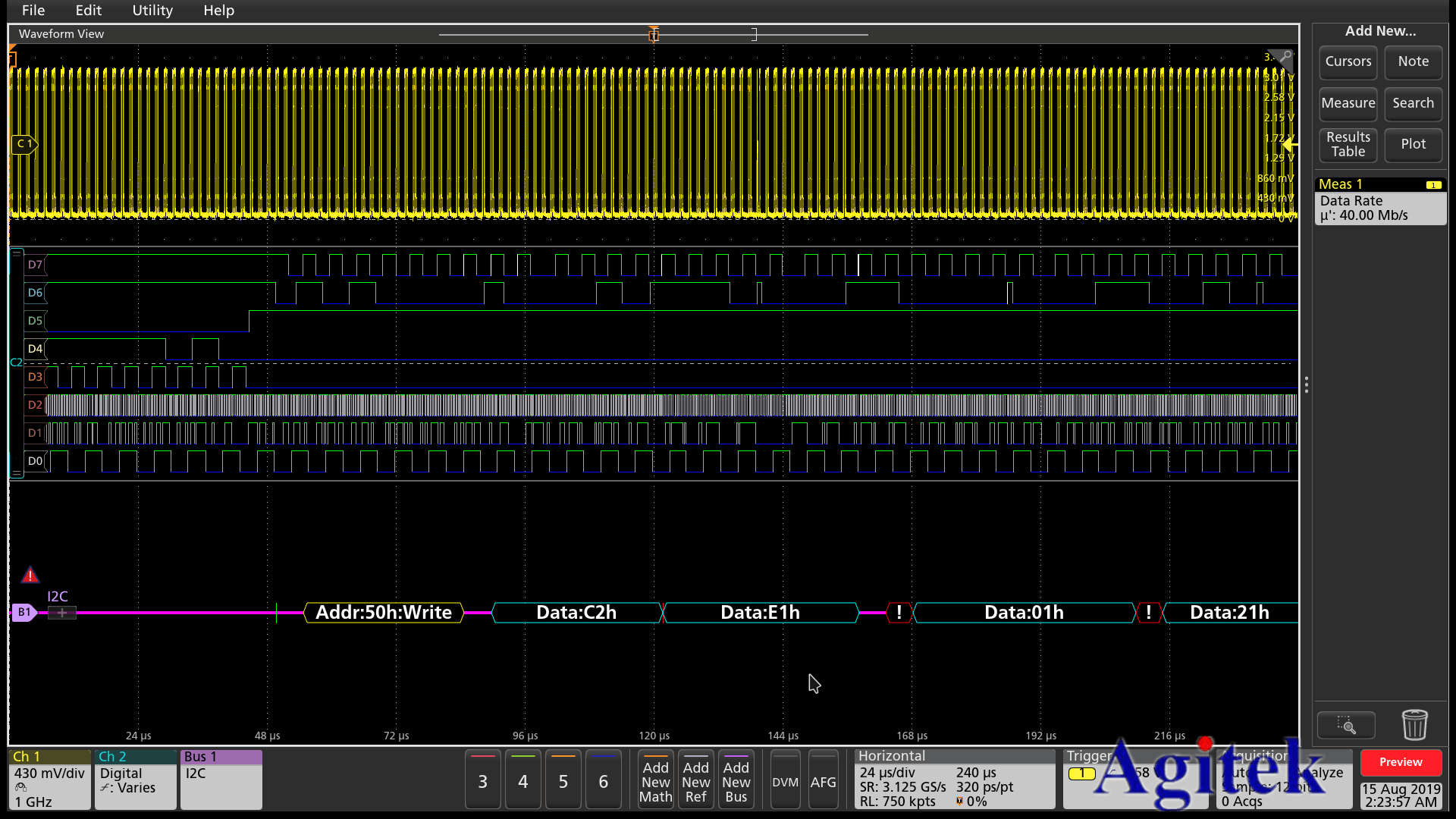

　　特異功能7： 模擬數字信號隨意切換功能

　　當代工程師每天都需要面對大量復雜的信號類型可能是模擬信號，數字信號，總線信號甚至是射頻信號，這些復雜信號為工程師的測試工作帶來了巨大挑戰。

　　泰克基于全新TEK049平臺設計的新一代示波器，提供了更多通道，傳統示波器最多4路模擬輸入，泰克新型示波器可以提供4路、6路或者8路模擬輸入通道，大大滿足工程師進行多路復雜信號同時測試的需求。此外其Flex channel 技術可以實現任意模擬通道連接一個TLP058探頭就可以轉換為8路數字輸入通道，真正做到靈活，自定義的示波器。更難得的是并不犧牲數字信號的測試能力，每條數字通道都具有和模擬通道一樣的存儲深度和采樣率，例如MSO5系示波器，數字通道具有每個通道標配62.5M存儲，6.25Gs/s 采樣率。

　　任意可切換示波器，大大提高測試儀器的靈活性，工程師可以自己定義信號測試類型，尤其6或者8通道的機型為工程師提供了同時觀測更多信號的可能，更快，更準，更省錢。

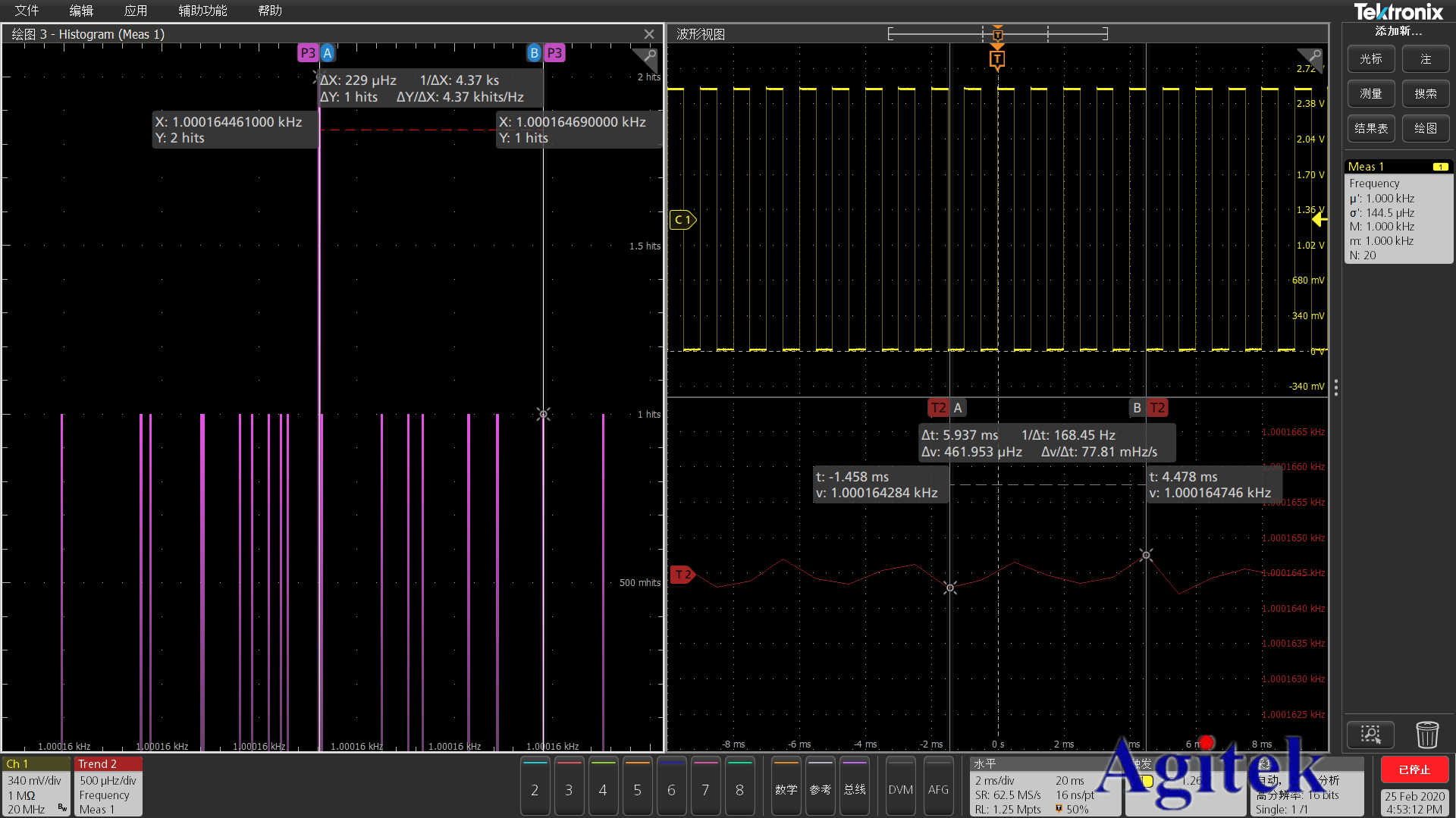

　　特異功能8：波形參數趨勢圖功能

　　工程師都知道示波器可以進行波形的自動測量，可以快速，準確的了解波形的主要參數。例如頻率，測試一個周期波形，通過自動測量馬上就可以知道波形的頻率是多少，讓工程師有更直觀的認識。但是對于很多周期信號，僅僅是測試一個數據已經不滿足需求了，工程師希望能了解波形在長時間內的變化，例如電源產品，尤其是大功率并網設備，需要對電壓波形頻率進行長時間的監測，行業規范要求并網設備的電壓頻率必須在49.5Hz -50.5Hz 之間，所以如果儀器有趨勢圖測試功能就可以輕松解決這個問題。

　　泰克新一代示波器4系列MSO示波器為測量項目可以進行趨勢圖的功能。可以長時間監控測試參數的變化，并且可以測量參數的正態分布，可以以圖表形式直觀的顯示，也可以直接保存該數據，以便后續分析。

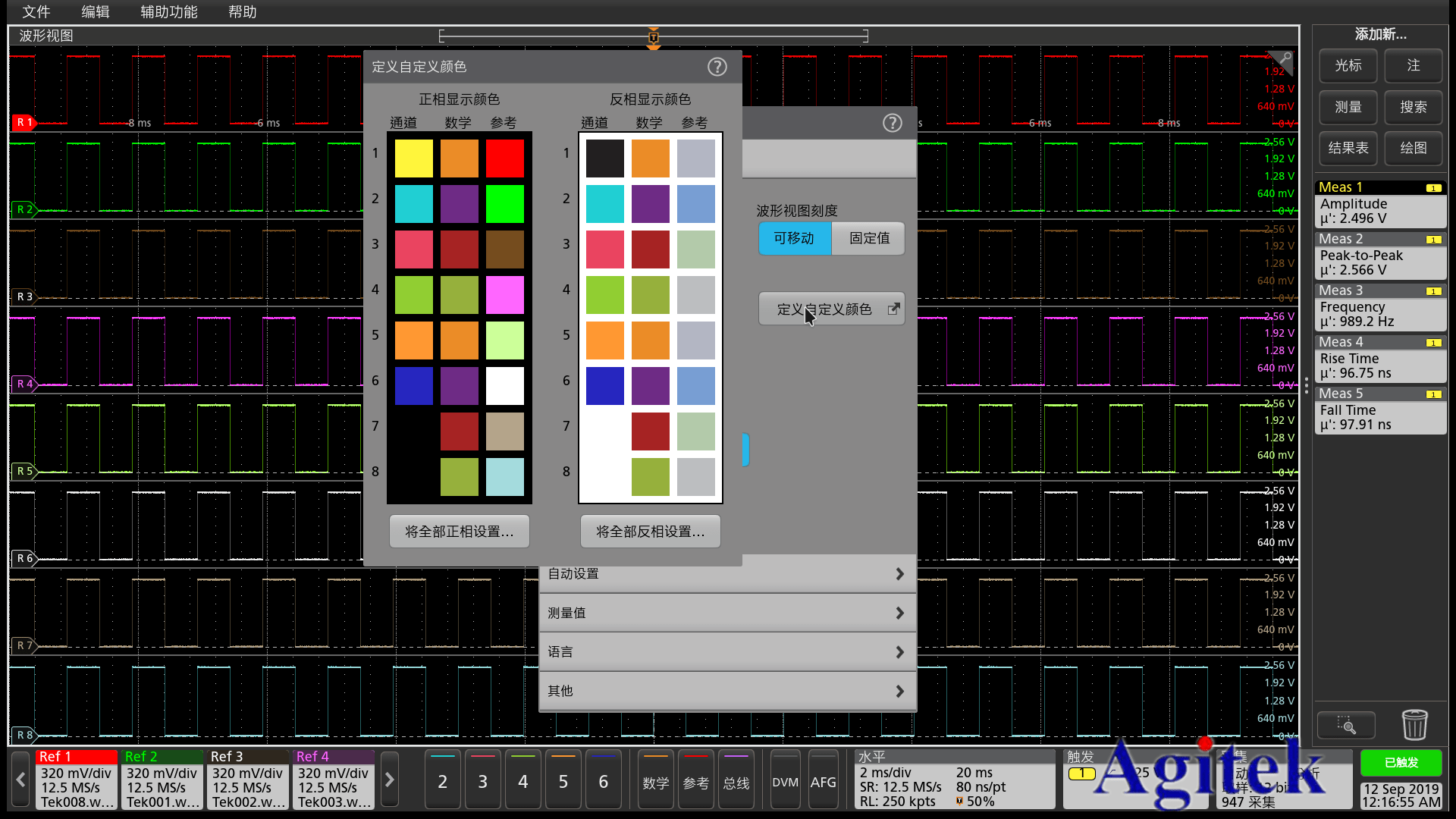

　　特異功能9：自定義通道及保存波形顏色和增加標注功能

　　可更改保存波形的顏色似乎是個非常小的功能， 但是卻能解決很多實際問題。例如工程師需要對前后兩次或多次波形進行交叉比對時，以前只能通過示波器的參考通道將波形(白色波形)調出和條件調整后的實測波形比對，如果是截圖做報告就會非常麻煩，因為打彩色，白色參考波形無法顯示，如果打印黑白圖，則很難能直觀區分參考波形和新測試波形。很多工程師沒有辦法只能將波形導出在Excel再生成波形再進行打印，浪費時間和精力，另外，因為是在Excel畫圖，可信度大大降低。如果您需要不止一個參考波形則更加麻煩。

　　自定義通道顏色(測試通道，參考通道，數學通道)輕松解決這個問題，示波器設置可直接打印放進報告。用戶可以自定義通道顏色。更改顏色，請單擊通道、數學或參考顏色以打開顏色菜單并選擇新顏色。如果顯示在正常模式下，波形立即改變為所選顏色。顏色菜單保持開放，讓您試驗不同的波形顏色。

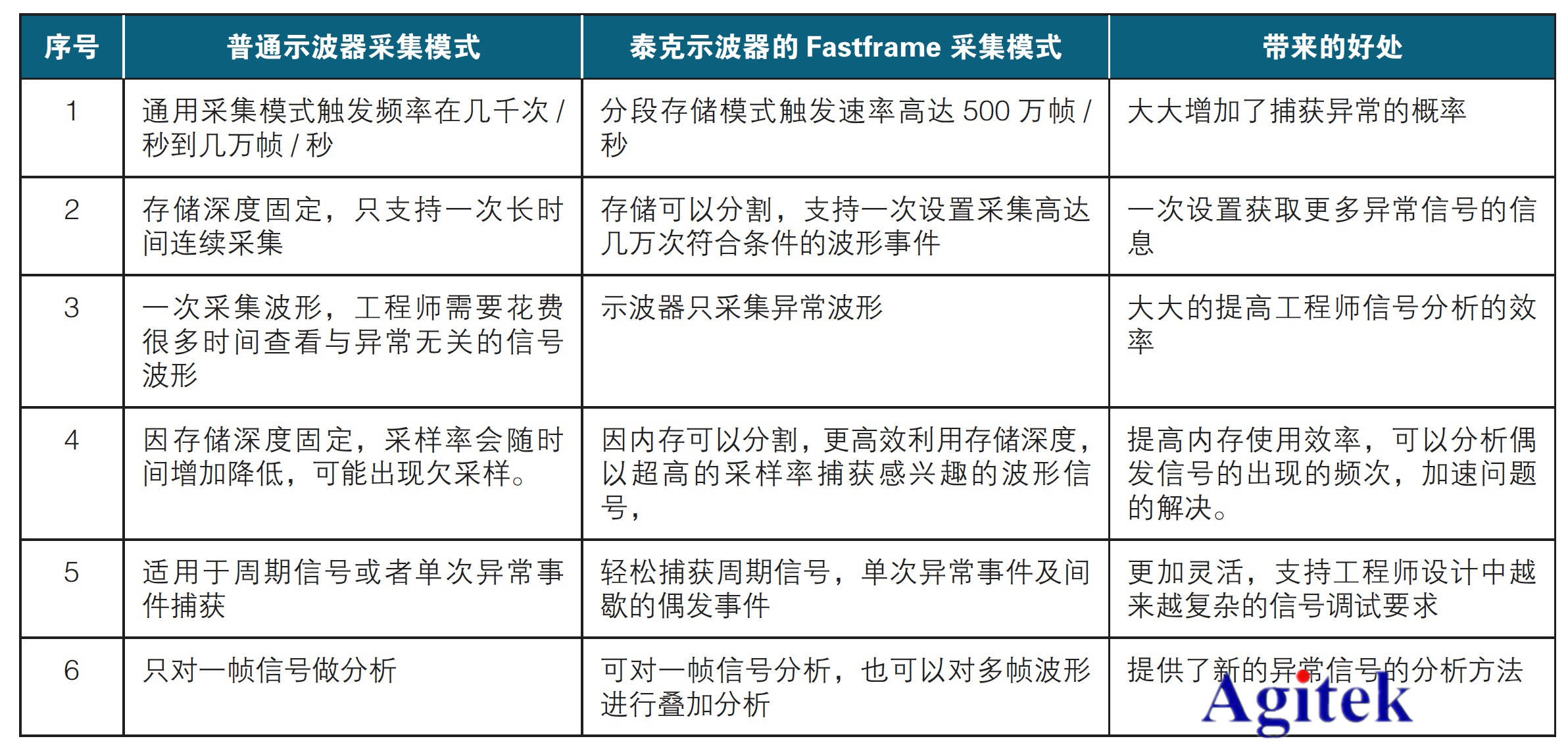

　　特異功能10：分段存儲功能

　　示波器由于有限的存儲深度，默認采集模式不得不在波形采樣率和捕獲時間進行妥協。使用更高的采樣率可以更快地填充儀器的內存，減少數據采集的時間窗口。相反，捕獲長時間的數據通常是以犧牲水平時間分辨率(采樣率)為代價的。

　　4/5/6系列MSO的分段存儲(Fast Frame?)模式提高內存使用率且保證波形細節來應對捕獲偶發信號的挑戰。該模式可以提供足夠的采樣率捕獲多個事件，以便進行有效的分析，并通過記錄長度的優化來保存和顯示必要的數據。

　　好了，關于泰克示波器的10大特異功能就介紹完了，快拿起手邊的儀器試一試吧，如果你還沒有泰克示波器，快來西安安泰測試進行了解，我司提供專業的泰克示波器代理銷售，專業的團隊為您提供專業的服務，更有專業的售后團隊為您的產品保駕護航。
