為泰克示波器選擇正確的示波器探頭

　　示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。泰克示波器是則這個領域的佼佼者，許多**單位、高等院校、研究所等都采用泰克示波器。而示波器探頭對測量結果的準確性以及正確性至關重要，它是連接被測電路與示波器輸入端的電子部件。

　　示波器探頭用于連接示波器和被測器件(DUT)，對于信號完整性來說，它們至關重要。市面上銷售的示波器探頭有成百上千種，如何選擇正確的那一款?這個問題并沒有唯一的答案，因為每一個設計都不一樣。但是，安泰測試提醒您，在做決定選擇泰克示波器探頭之前，您需要考慮一些不同的探頭特征。

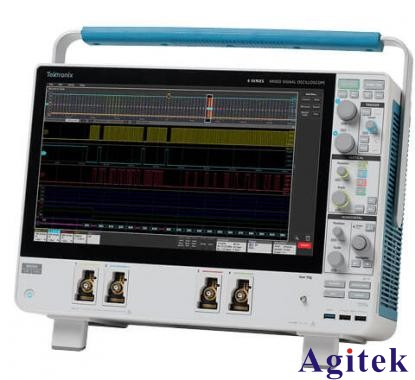

　　泰克示波器MSO64

　　帶寬

　　探頭的帶寬描述了探頭可以向示波器傳輸多高的頻率。如果探頭帶寬不夠，一樣會造成嚴重的信號衰減，探頭帶寬和示波器帶寬的選擇方法一樣。

　　衰減比

　　探頭具有不同(有時可切換)的衰減比，這將改變進入示波器的信號的大小。如果衰減比較高，可以檢查較高的電壓，但也會使示波器內部放大器的噪聲更大。衰減比較低意味著您看到的示波器噪聲更少， 但會有更多的負載效應，可能會使您的信號失真。

　　探頭負載效應

　　沒有一個探頭可以完美的重現你的信號，因為當你把探頭接到電路上，探頭就變成了這個電路的一部分。這種現象被稱為負載效應。給系統增加不必要的負載可能導致測量不準確，甚至改變信號的波形形狀!

　　· 電阻負載：最好保證探頭的電阻超過電源內阻的十倍，使幅度下降小于10%。。

　　· 電容負載：確保探頭的標定電容負載符合您的設計參數。

　　· 電感負載：使用盡量短的地線來減少電感負載(顯示為信號中的振鈴)。

　　無源探頭與有源探頭

　　無源探頭通常價格便宜、易于使用而且堅固耐用。無源探頭是一種通用且精確的探頭類型。它們通常會產生相對較高的電容負載和低的電阻負載。無源探頭在檢測帶寬小于600 MHz的信號時非常有用。

　　有源探頭使用有源元器件來放大或調節信號，需要電源才能工作。它們能夠支持更高的信號帶寬。有源探頭價格遠高于無源探頭的價格，而且不如無源探頭那么堅固耐用。有源探頭的負載效應通常小于無源探頭。

　　無源探頭非常適合于定性測量，例如檢查時鐘頻率、檢測錯誤等。有源探頭則在定量測量方面表現出色，例如輸出紋波或上升時間。

　　雖然有源探頭的成本高于無源探頭，但它們對測量精度有很大的影響。比如在給泰克示波器MSO64選擇探頭時，要結合測量需求、信號幅度等結合選擇。安泰測試有專業的團隊可以根據您的需求幫您選擇，通過4000-029-016與我們取得聯系。
